金相怎么看是否锻打过。

wusifen · 发表于 2013-11-5 09:04:17

请问金相怎么看是否锻打过。

liliangfangfang · 发表于 2013-11-5 09:28:28

金相深腐蚀后看是否有锻造流线，从而来判断是否锻造过

猎艳之王 · 发表于 2013-11-5 09:38:56

liliangfangfang 发表于 2013-11-5 09:28
金相深腐蚀后看是否有锻造流线，从而来判断是否锻造过

能否上图，图解一下。

liliangfangfang · 发表于 2013-11-5 10:09:42

猎艳之王发表于 2013-11-5 09:38
能否上图，图解一下。

我现在没有金相照片，你可以试做几个看看

qlf_126 · 发表于 2013-11-5 13:16:07

个人认为：一般经过锻打或是轧制的金相在锻打或是轧制方向上保留一定的方向性！

way004 · 发表于 2013-11-5 15:32:37

本人深有同感，锻打或轧制的坯料在金相实验时确实有流线

哎呦喂 · 发表于 2013-11-6 10:02:19

qlf_126 发表于 2013-11-5 13:16
个人认为：一般经过锻打或是轧制的金相在锻打或是轧制方向上保留一定的方向性！

同意楼上观点~~~~~~~~~

oliver · 发表于 2013-11-6 10:16:16

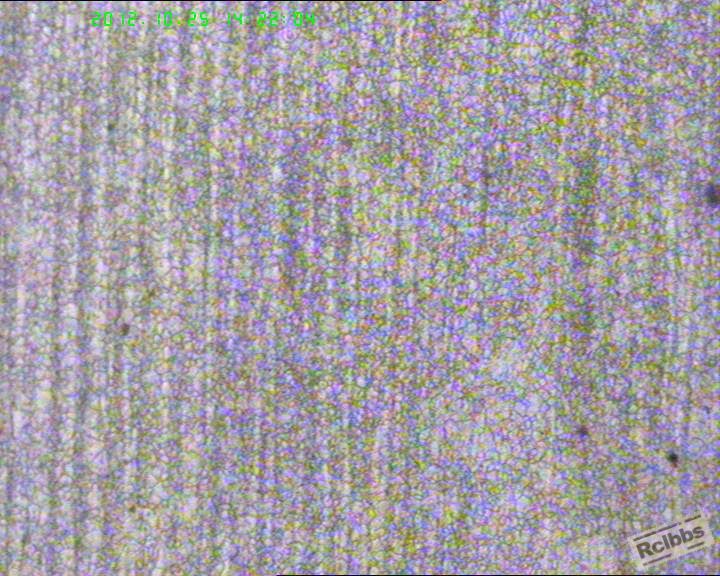

这边有个图供参考

jealin000 · 发表于 2013-11-6 11:07:31

不错，来学习一下

:):):):):)

lxlcs2 · 发表于 2013-11-6 12:48:36

liliangfangfang 发表于 2013-11-5 10:09
我现在没有金相照片，你可以试做几个看看

您好，请教您一个问题？冷碾扩的轴承套圈和车加工，锻打后的套圈，淬回火工艺有区别吗？显微组织有没有一些不同的地方呢

liliangfangfang · 发表于 2013-11-6 12:58:46

lxlcs2 发表于 2013-11-6 12:48
您好，请教您一个问题？冷碾扩的轴承套圈和车加工，锻打后的套圈，淬回火工艺有区别吗？显微组织有没有一 ...

冷碾也是在车加工后进行的，它的目的也就是增加致密度，金相上看不出来（个人观点）

tianya756 · 发表于 2013-11-6 17:14:49

锻后有金属流线。锻造经过了高温组织也有变化啊

bdgy · 发表于 2013-11-7 09:35:32

学习下本人对金相看的很少涨知识了哈

龙游河边人 · 发表于 2013-11-7 09:38:24

低倍看剖面的流线是否完整（跟形状是一致的）是判断是否锻造过的方法。如果采用轧制过的棒材精加工过的工件流线是直的而且是断的。

leekeychen · 发表于 2013-11-7 12:33:15

锻造流线，晶粒变化。。。。。

hexiaowei1530 · 发表于 2013-11-7 13:23:17

锻造主要作用就是破碎晶粒，改善组织，锻造到一定程度，流线也会变得不明显，如部分军用产品，如果产品锻比不够，那从金相上分析，必然是可以看出问题来的

oliver · 发表于 2013-11-7 16:25:59

楼上提到“锻造到一定程度，流线也会变得不明显”，这种情况下，腐蚀方法要做什么变更，以改善流线的显现？我经常碰到锻造变形量很大，但流线不明显的情况。

四石 · 发表于 2013-11-7 17:03:22

流线一般要准备较大的一块纵向样然后打磨后腐蚀
楼主说的金相是小试样
但是如果锻造过程各项锻比相当，或者锻比比较大、锻压速度比较快流线就不太明显？

meiyz · 发表于 2013-11-7 19:34:05

锻造流线的检查,是宏观的用肉眼观察的,我们以前是用1比1的盐酸把锻件从纵截面切开,煮30分钟.再清洗表面就可以清晰地看到明显的锻造流线了.;

hudili101 · 发表于 2013-11-8 08:43:59

学习了，不知要腐蚀多深才能见到流线。

		自动登录	找回密码
密码			免费注册

[讨论] 金相怎么看是否锻打过。
