渗碳件在使用过程中出现了表面缺陷，没见过

毛眉毛 · 发表于 2014-6-5 08:54:35

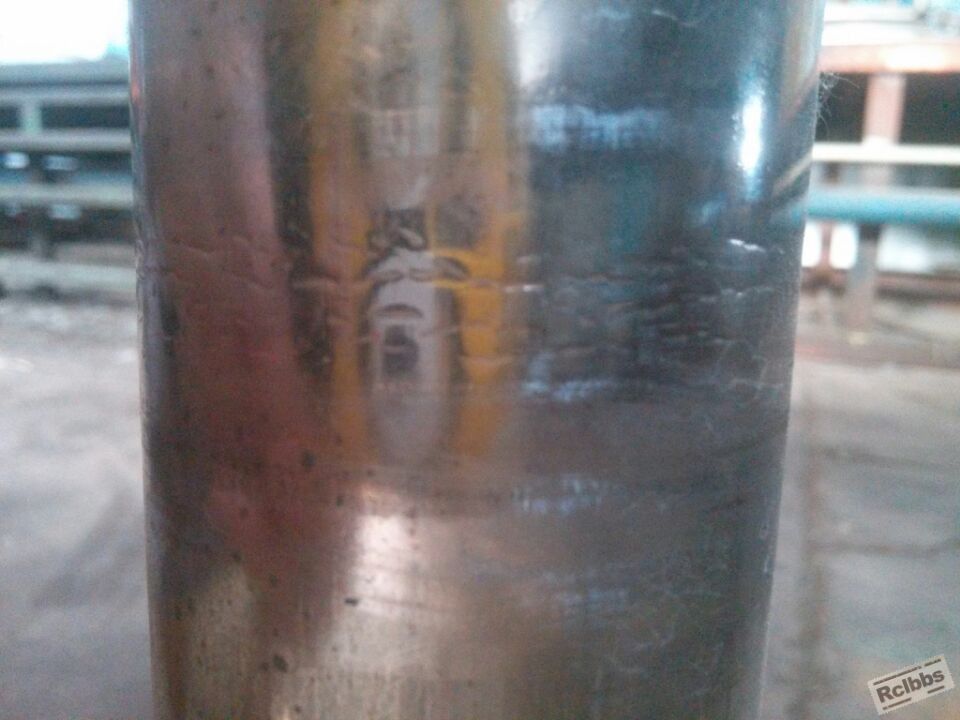

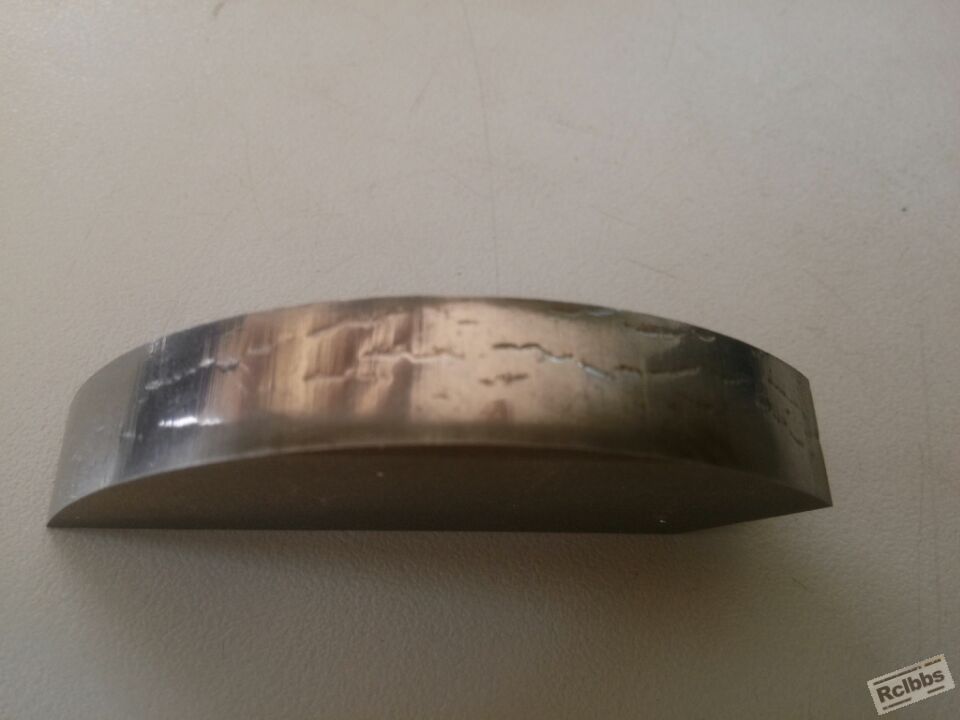

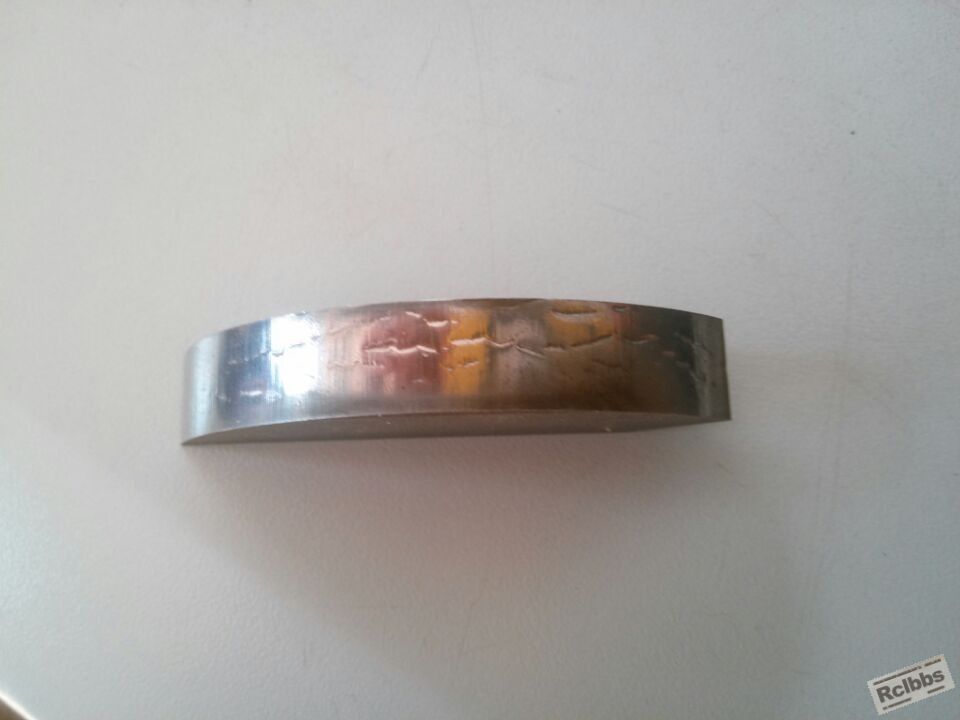

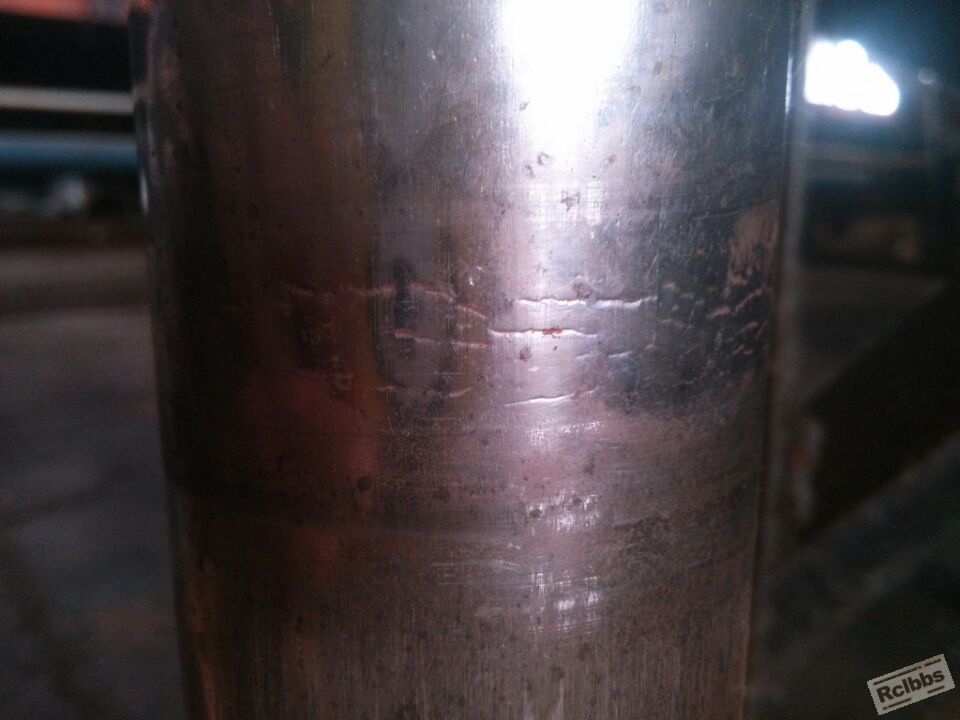

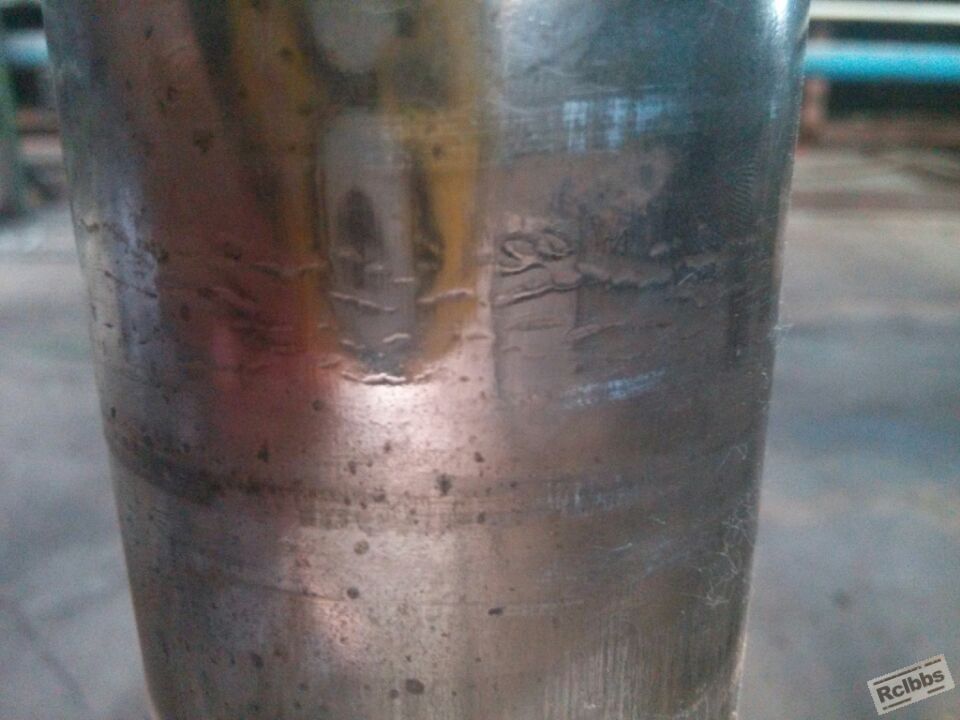

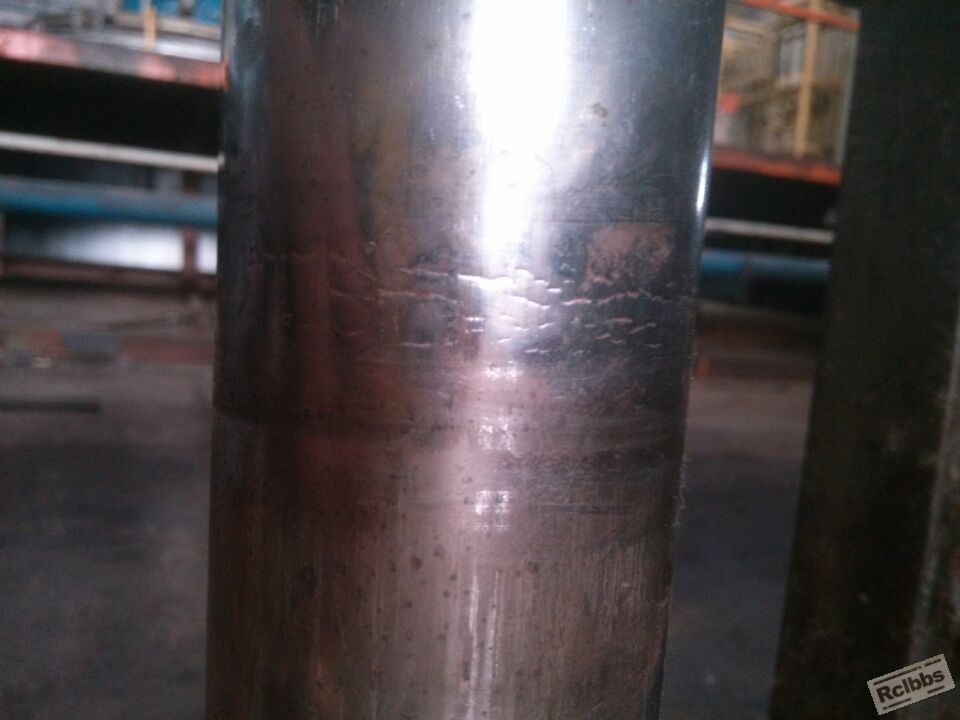

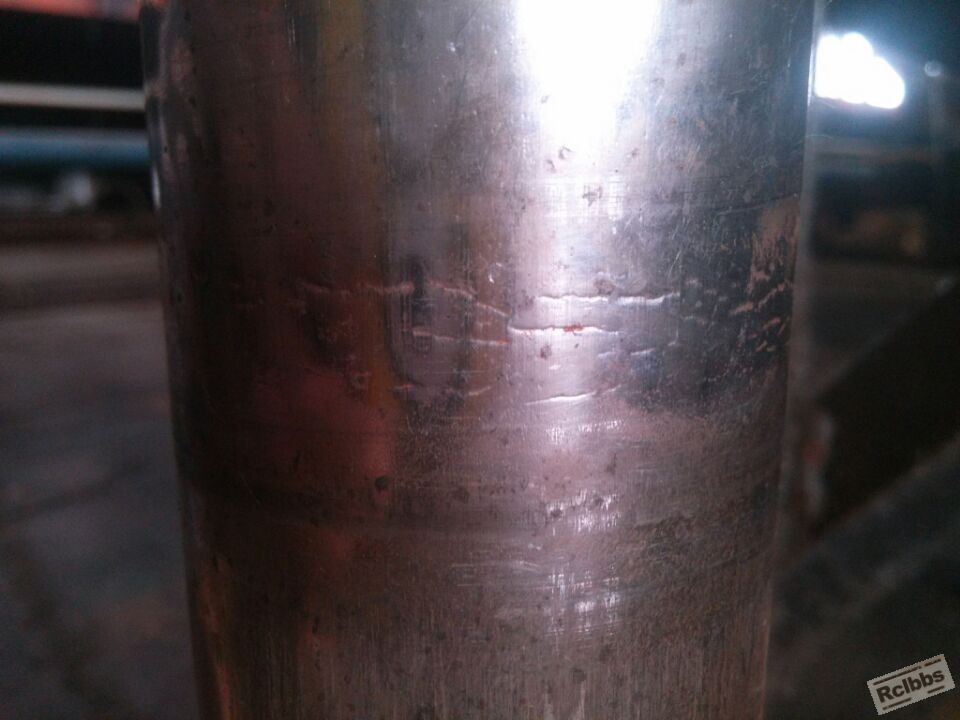

表面出现类似皱纹的东西，剖开之后皮下检测并不是裂纹，这种产品每个月都要做很多，而且已经做了很多年了，在这半年这种情况出现两根，没见过这种缺陷，有没有经验丰富的前辈鉴定一下。
工件为击打活塞。

cyj · 发表于 2014-6-6 07:55:34

这应该是表面脱碳所造成的。

问学 · 发表于 2014-6-6 13:45:16

是的，应是氧化皮。

西渡高速钢 · 发表于 2014-6-6 17:39:46

凡经使用，暴露出的早期失效，均属于失效分析的工作。

所以，分析该问题，请考虑：
1、使用情况；
2、机械设计与实际配合；
3、自身材料及热处理效果

毛眉毛 · 发表于 2014-6-7 09:20:16

cyj 发表于 2014-6-6 07:55
这应该是表面脱碳所造成的。

为什么脱碳会产生这样的表面缺陷？
出现的两根缺陷位置一样，都是在于密封圈接触的部位。

龙虾 · 发表于 2014-6-10 16:03:36

毛眉毛发表于 2014-6-7 09:20
为什么脱碳会产生这样的表面缺陷？
出现的两根缺陷位置一样，都是在于密封圈接触的部位。

如果没猜错的话，应该是液压破碎锤活塞。你检查一下表面硬度

龙虾 · 发表于 2014-6-10 16:06:19

表面硬度应该会低

毛眉毛 · 发表于 2014-6-11 09:05:34

龙虾发表于 2014-6-10 16:06
表面硬度应该会低

表面硬度60HRC，软点都没有

龙虾 · 发表于 2014-6-11 09:08:18

毛眉毛发表于 2014-6-11 09:05
表面硬度60HRC，软点都没有

是有缺陷的位置吗？你是如何测试的

毛眉毛 · 发表于 2014-6-11 09:11:17

龙虾发表于 2014-6-11 09:08
是有缺陷的位置吗？你是如何测试的

就在出现缺陷的区域打的，用的台式硬度计

junjingli123 · 发表于 2014-6-11 09:37:12

毛眉毛发表于 2014-6-11 09:11
就在出现缺陷的区域打的，用的台式硬度计

根据你提供的图片来看，在使用过程中产生这种表面缺陷，此缺陷不是裂纹，没有软点，从颜色看，应该是由于温度过高而产生的氧化皮，所以该工件本身没有问题，而是你的使用环境太差，使用过程中缺少冷却导致温度过高产生氧化。

龙虾 · 发表于 2014-6-11 09:40:03

你是渗碳件，材料是什么

是渗碳件，材料是什么？打一下硬度梯度

老热工 · 发表于 2014-6-11 22:05:20

是使用过程中的腐蚀因素造成的吧。别把这类问题归于热处理问题好不好？

巡洋舰 · 发表于 2014-7-8 17:23:26

击打活塞？外面是否电镀硬铬？如果是就不是热处理问题，应该是镀铬层出问题了。电镀层结合不好引起的。

yujunhui4 · 发表于 2014-7-22 20:27:35

看看是否锻造过烧了

:@:@:@

shishuming · 发表于 2014-8-8 13:05:32

是锻件吗？什么材质？我感觉原材料可能这个区域有补焊的可能。

热处理小字辈 · 发表于 2014-8-10 20:17:54

使用环境差，散热条件不佳，疲劳状态！

154616280 · 发表于 2014-8-11 03:10:34

很有可能是原材料的问题~热处理如果是氧化那也是表面一块块的~这怎么看都是一条线一条线的~工件如氧化出了炉子都很明显的~再说你这还机械加工过，不然怎么会是亮的~

赵晓光 · 发表于 2014-9-28 22:11:27

像是压痕，是否缺陷处原是屈氏体（因原材料缺陷引起淬火缺陷），看下金相。

2208569601 · 发表于 2014-10-6 22:56:23

明显是装炉的问题…………………………

		自动登录	找回密码
密码			免费注册

[讨论] 渗碳件在使用过程中出现了表面缺陷，没见过
