谈谈热处理各种校正方法的操作守则（6）

伯龙马

      如题
      6）热点校正法：用氧-乙炔火焰小面积加热零件变形的凸起部分，然后急速冷却下来（碳素钢用水冷，合金钢用油冷），使变形被矫正过来的操作。其     校正原理如图2-12所示，即零件局部加热过程，其加热部分欲膨胀但受到周围冷态基体的限制，使加热部分产生一定的压应力，从而产生压缩的塑性变形，随后由于急速冷却致使收缩，如此变形得以矫正。

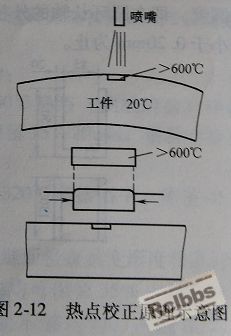

                                            图1  热点校正原理示意图
        热点校正法，广泛应用在硬度35～40HRC以上的零件上。例如，含碳（质量分数）0.35%～1.3%的碳素钢，经整体淬火、低温回火后的零件和渗碳淬火件以及表面淬火件均可用这种方法校正。实践表明，渗碳层和表面淬火层深度小于0.8～0.9mm时，变形不易被矫正。具有高硬度的零件采用热点校正法矫正变形效果最好。
       热点校正变形时，应注意以下要点：
       • 淬火零件须回火后再进行热点校正操作，否则，容易产生校正裂纹。
       • 合金钢零件最好加热到160～180预热后，趁热进行热点校正变形。也可在零件回火温度下进行校正，即边冷却边热点校正操作。
       • 热点校正法加热温度，一般在750～850℃。其加热时间不宜过长，通常加热时间为3～5s。否则，热影响区过大，将影响周围硬度。
       • 热点处的加热面积，视零件的有效截面而定，一般在φ10～φ20mm范围内，即零件有效截面越大，随之加热面积可相应增大。
       • 零件变形较大时，可采用多点校正，甚至在凸起一侧重新连续表面淬火一次。变形被矫正后进行一次低温回火，以便消除应力。
       • 采用热点校正法，尽量在零件的不重要部位进行，不得影响零件关键部位的使用性能。
       • 实践表明，热点校正与冷压校正联合操作，可收到更好矫正变形的效果。如图2-13为热点校正与冷压校正联合操作的典型案例：材料为45钢整体淬火和回火后硬度为40～45HRC，槽口胀大。为校正变形可用三种不同方式，如图1-27b、c和d所示。利用加热反敲和热点校正联合操作，可将环形零件椭圆度校正到0.20mm以下。如图2-14所示的外径φ604mm、内径φ430mm、厚度12mm的45钢圆环件，要求硬度35～38HRC；热处理后平面度变形小于5mm、椭圆度不大于0.20mm。淬火、回火后用加热反敲法将平面度矫正到0.5mm以下（由于后序磨削有加工余量，校平时允许有深度不大于0.4mm的凹坑）。然后用热点校正法矫正椭圆度，即在圆环长轴的外径两端处和短轴的内径两端处分别进行热点校正，使椭圆度小于0.20mm为止。
                                       图2  槽型零件热点加压校正示意图
                                       图3  热点法校正圆环件椭圆度示意图

            插图不清请参见马伯龙编著《热处理工艺设计与选择》一书第123--125页。
