帮忙看金相

xhg0923 · 发表于 2009-6-7 19:16:37

利用超频感应加热方式在线固溶管子规格为316l 25*0.5

谁能帮忙分析在组织和固溶效果哇？

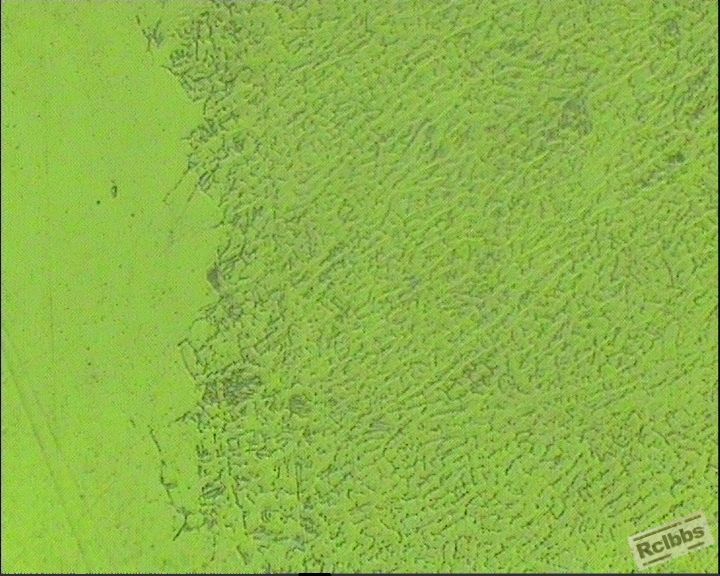

未进行固溶处理的钢管侧面金相组织（400倍）

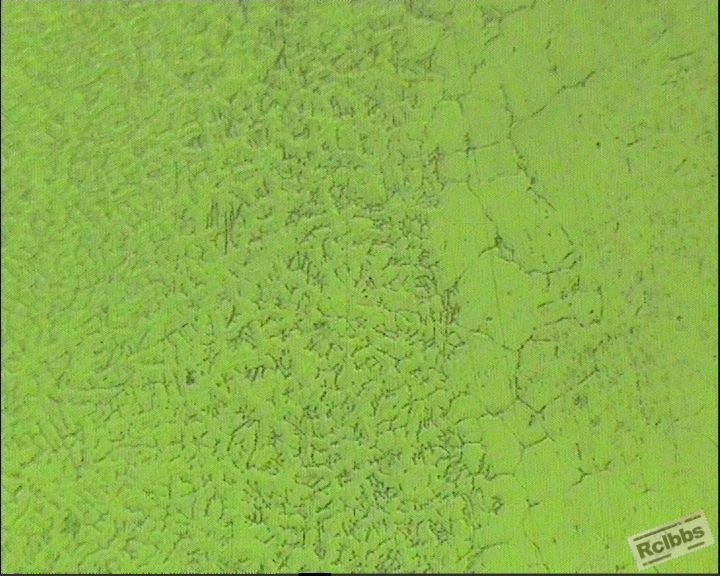

进行在线固溶处理过的金相组织（400倍）

[ 本帖最后由 xhg0923 于 2009-6-7 19:22 编辑 ]

xhg0923 · 发表于 2009-6-7 19:17:52

对了此为氩弧焊管组织图取的是焊缝交界处

wangqinghua196 · 发表于 2009-6-7 19:33:53

没有达到效果，还有树枝晶呢！

xhg0923 · 发表于 2009-6-7 19:41:38

奥能帮忙发张图进行对比下吗？

心有千千结 · 发表于 2009-6-9 09:37:34

图片效果太差了，看不出什么

风来疏竹 · 发表于 2009-6-17 13:02:16

同意3楼的分析，图片效果不好，不容易看得出，不妨再提供几幅图片让大家看看

风来疏竹 · 发表于 2009-6-17 13:15:03

316L在正常固溶状态下的组织应该是单相奥氏体

xhg0923 · 发表于 2009-6-17 19:26:09

其他拍图片都类似是学生做金相不是很拿手呢

风来疏竹 · 发表于 2009-6-17 19:48:17

影响图片的因素很多，磨样、磨样的力度、抛光、浸蚀、浸蚀剂的选用、浸蚀时间等各个环节和因素都很重要，没有好的样品很难作出正确的判断。个人观点。

		自动登录	找回密码
密码			免费注册

[讨论] 帮忙看金相
