各位！有没有关于钢的奇异退火的资料？

钢铁盒子 · 发表于 2009-12-25 19:36:02

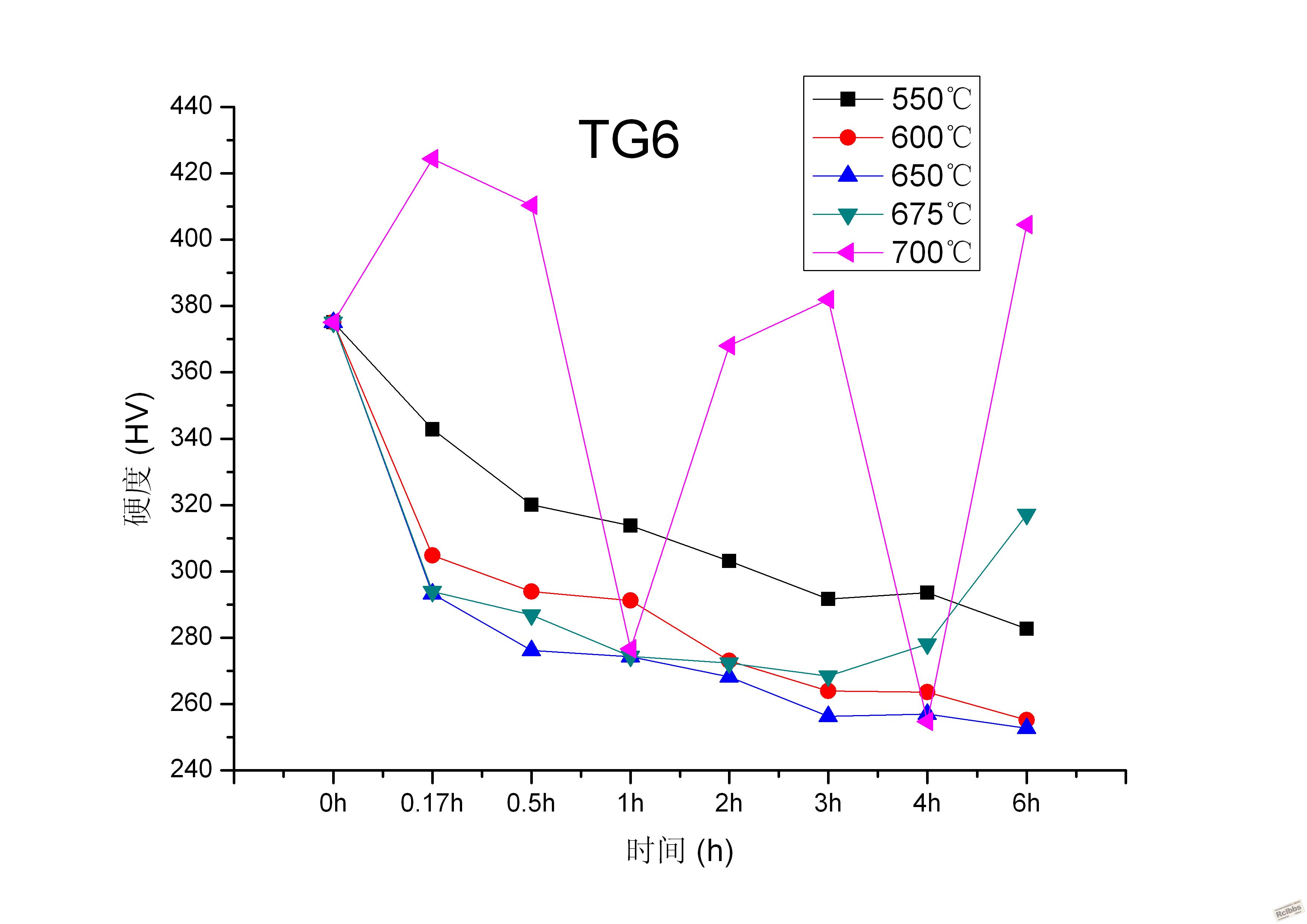

本人从事冷轧退火研究，得到如下实验结果，其中有奇异退火发生，相求这方面资料，如有了解这方面的大侠，请指导

song_zhp · 发表于 2009-12-25 20:46:06

我觉得这个课题该继续研究，能出成果。

钢铁盒子 · 发表于 2009-12-25 22:18:39

怎么没人会我贴啊？

钢铁盒子 · 发表于 2009-12-26 10:50:48

2# song_zhp

目前我手里的资料很有限，而且关于这方面的资料我也没查阅到。所以在这求助了

耿建亭 · 发表于 2009-12-26 15:58:38

1# 钢铁盒子
可以说一下材料牌号、材料规格尺寸、轧制工艺吗？

szchyuan · 发表于 2009-12-26 16:13:42

退火怎么会有硬度提高现象，是否晶粒细化？或形成马氏体？
前一种可能性较大，后一种基本无可能

钢铁盒子 · 发表于 2009-12-26 18:18:15

6# szchyuan

您说的第一种可能是很大，下一步我先看看晶粒尺寸的。能详细讲解一下退火晶粒细化的机理或是这方面的资料吗？

耿建亭 · 发表于 2009-12-26 21:43:06

轧制肯定会形成晶粒细化的，但700度以时间长短出现多个峰、谷，不可理解。

钢铁盒子 · 发表于 2009-12-27 11:44:13

8# 耿建亭

轧制是可以晶粒细化，可我做的是轧制后的退火，上图左边第一个点是扎态未退火状态，以后的点是退火做的，我昨天看到一篇关于“快速相变细化晶粒”的报道。我想更我这有很大联系，最起码可以说明10min硬度升高的原因。

wangqinghua196 · 发表于 2009-12-27 13:57:43

我感觉是试验过程中我温度误差的原因。

excellence · 发表于 2009-12-27 14:50:45

是比较奇特的现象，但我认为需要继续积累相对较多的数据后才能下结论。

钢铁盒子 · 发表于 2009-12-27 16:22:59

10# wangqinghua196

这个实验做了三个钢，还有另外两个钢种在700表现一样，只是不便在这公布。而且奇异点都重新做过二次实验，没有误差。

stanlyous · 发表于 2009-12-27 18:07:45

基本当你是在胡扯

耿建亭 · 发表于 2009-12-27 19:42:03

9# 钢铁盒子

10分钟硬度上升，可理解为质点的偏聚，晶粒的回复前段，后来硬度下降可认为晶粒的再结晶。后来的硬度再升，我连胡猜的胆量也没有了。
请楼主讲一下，我胡猜中了几分？
个人意见，不足为凭。

钢铁盒子 · 发表于 2009-12-27 20:58:15

14# 耿建亭

目前我也不知道，700的异常。前10min的硬度升高，怀疑是晶粒细化，但是只是猜想，还未做晶粒度，（以前用苦味酸试过，很难腐蚀出，几乎是晶界和组织同时出来，很难分辨。），有一点到可以解释，就是最后硬度急剧升高，金像中出现马氏体，说明是发生相变，奥氏体转变为马氏体。现在就是起初10min硬度升高和中间的波动很难解释。所以在这里，希望能得到大家的看法？你让我说你你猜对几分？对不起，我根本不知道。不敢妄加评论。

钢铁盒子 · 发表于 2009-12-27 21:00:27

11# excellence

是很奇特的现象，这方面应该有人研究过，只是很少。

T透的水滴 · 发表于 2009-12-27 21:04:25

呵呵，这个数据违背热处理理论，令人匪夷所思

钢铁盒子 · 发表于 2009-12-27 21:05:23

13# stanlyous

我才没闲工夫在这胡扯，更不想耽搁大家时间，况且我是拿的真是实验数据说话的，只是查不到值方面的资料，在这跟大家讨论一下，

钢铁盒子 · 发表于 2009-12-27 21:20:15

17# T透的水滴

存在的即是合理的，理论也是建立在客观规律上的。只有建立的理论不符合客观规律，没有客观发生违背人提出的理论的，我并不是质疑千百年来积累下的热处理理论，只是我们平常只关注的是普遍的规律，应该有例外的，或特例。

bill_bush · 发表于 2009-12-28 12:20:28

建议仔细再做几遍实验！看看实验结果是否有重复性！

如果能够重复这种情况！

那么再做进一步的实验规划！

很类似我以前做的实验！

当我再次做相同的实验时，发现后几次的实验结果跟最初的情况完全不同！ 本帖最后由 bill_bush 于 2009-12-28 12:21 编辑

		自动登录	找回密码
密码			免费注册

[求助] 各位！有没有关于钢的奇异退火的资料？

本帖子中包含更多资源
