请教下老师傅，心部这个组织是什么，怎么造成的

fydbbb1986 · 发表于 2024-5-12 15:07:22

材料：20Cr
渗碳温度：900度
保温时间：8小时30分
降温淬火，淬火温度：780度
回火温度：160度
回火时间：3小时

dzkyx1314 · 发表于 2024-5-13 11:25:01

按客户这个要求，那就是需要降温淬火才能满足芯部硬度要求，现在24HRC已经硬度下极限了，适当提高一点吧，800-810淬火就差不多了。
至于你说芯部做到48HRC会不会脆，这个和产品服役状态有关系。芯部为板马，韧性还是很好的。而且有人做过验证，齿轮芯部硬度在43HRC的时候，性能最佳。

感应热处理 · 发表于 2024-5-13 08:27:06

属于粗晶粒钢，工件，装炉，冷却，建议880淬火

fydbbb1986 · 发表于 2024-5-12 15:26:15

本帖最后由 fydbbb1986 于 2024-5-12 15:27 编辑

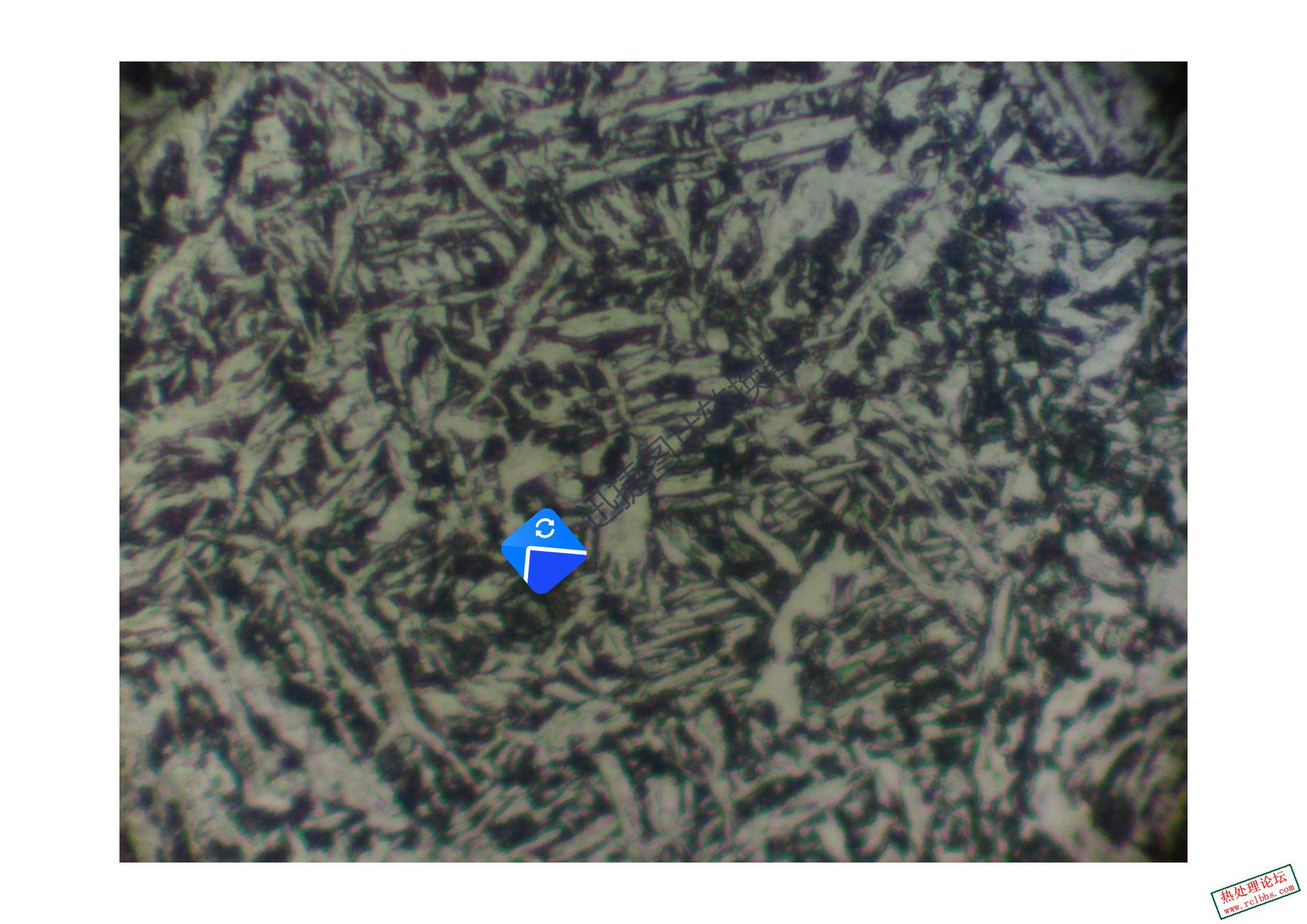

心部组织如图所示，这个区域硬度只有HRC24左右

dzkyx1314 · 发表于 2024-5-13 08:14:57

从图片看，这个组织主要是铁素体+贝氏体组织。

感应热处理 · 发表于 2024-5-13 08:23:20

淬火温度有点低呀，是吧？

han18256062547 · 发表于 2024-5-13 08:37:19

产品有效厚度多少

远山归人 · 发表于 2024-5-13 08:59:39

780°淬火温度太低了。我们840°淬火，芯部硬度可以到48HRC左右

远山归人 · 发表于 2024-5-13 09:01:19

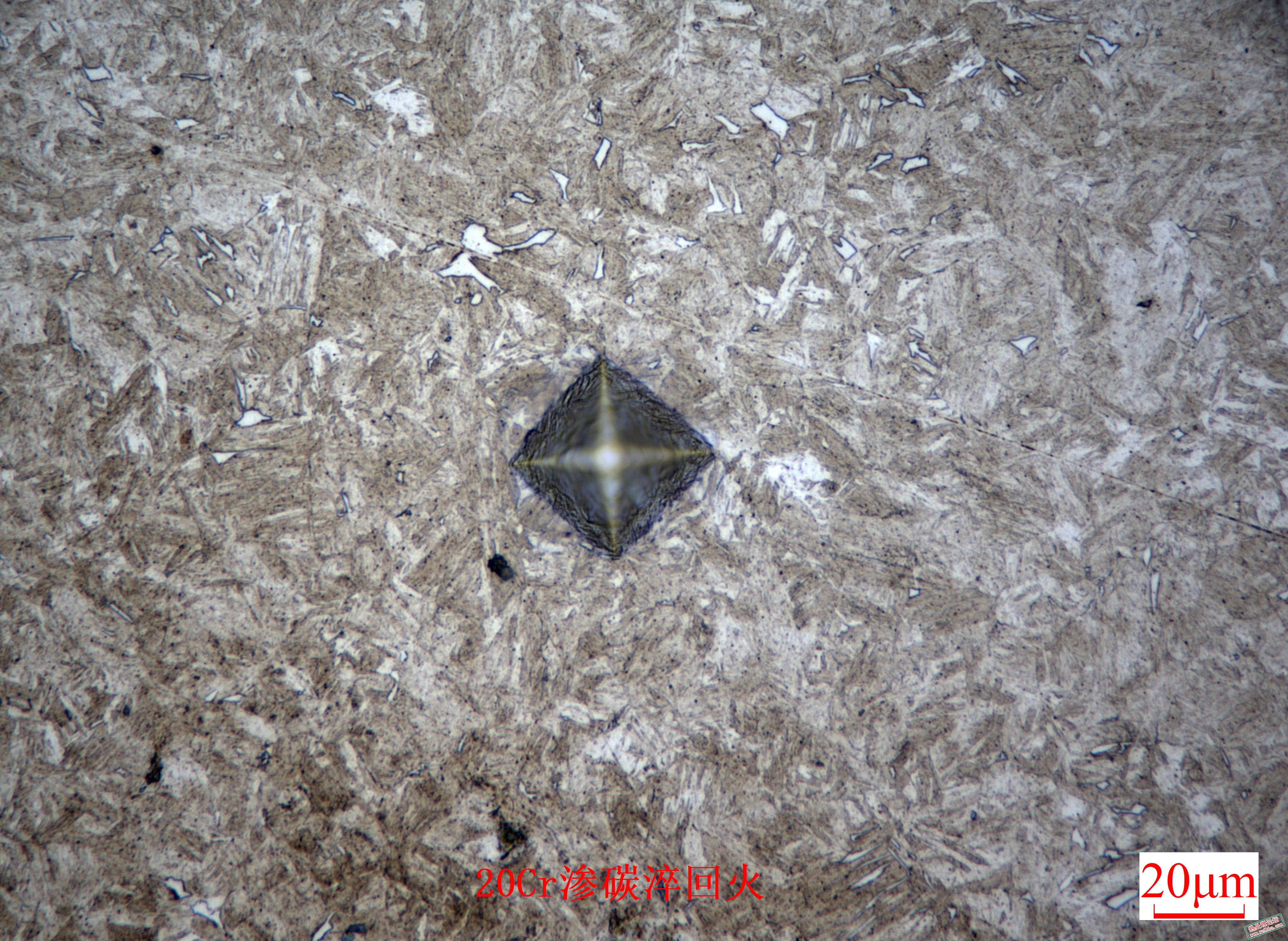

这是20Cr芯部组织图片，铁素体很少了

达瓦次仁 · 发表于 2024-5-13 09:40:59

零件尺寸是什么样？目前看淬火温度是偏低不少，但是看这个工艺又感觉是在考虑控制变形，所以得看零件尺寸和变形要求，结合起来分析

fydbbb1986 · 发表于 2024-5-13 09:42:41

han18256062547 发表于 2024-5-13 08:37
产品有效厚度多少

类似钢管，长度82毫米，壁厚8毫米，井式炉渗碳，盐水淬火，工艺较落后，见笑了

fydbbb1986 · 发表于 2024-5-13 09:43:17

达瓦次仁发表于 2024-5-13 09:40
零件尺寸是什么样？目前看淬火温度是偏低不少，但是看这个工艺又感觉是在考虑控制变形，所以得看零件尺寸和 ...

类似钢管，长度82毫米，壁厚8毫米，井式炉渗碳，盐水淬火，工艺较落后，见笑了

fydbbb1986 · 发表于 2024-5-13 09:44:07

感应热处理发表于 2024-5-13 08:23
淬火温度有点低呀，是吧？

产品比较小，不敢淬火温度放太高

fydbbb1986 · 发表于 2024-5-13 09:45:52

感应热处理发表于 2024-5-13 08:27
属于粗晶粒钢，工件，装炉，冷却，建议880淬火

产品比较小（心部要求：HRC24-40），搞到880，要超过图纸要求了吧，

fydbbb1986 · 发表于 2024-5-13 09:47:55

dzkyx1314 发表于 2024-5-13 08:14
从图片看，这个组织主要是铁素体+贝氏体组织。

收到，感谢您的指点，我是新手，今后还请多关照

fydbbb1986 · 发表于 2024-5-13 09:50:00

远山归人发表于 2024-5-13 08:59
780°淬火温度太低了。我们840°淬火，芯部硬度可以到48HRC左右

主要图纸要求HRC24-40，我也很头疼，48度会不会脆性太大啊

fydbbb1986 · 发表于 2024-5-13 09:51:54

远山归人发表于 2024-5-13 09:01
这是20Cr芯部组织图片，铁素体很少了

感谢您提供的参照。

达瓦次仁 · 发表于 2024-5-13 10:07:55

fydbbb1986 发表于 2024-5-13 09:43
类似钢管，长度82毫米，壁厚8毫米，井式炉渗碳，盐水淬火，工艺较落后，见笑了

钢管壁厚8mm，零件外形均匀对称的话淬火温度加一点问题应该不大，你这个既然出现了贝氏体应该是冷速不够造成的，要么增加淬火温度（适当提一点820度左右），要么就想办法提高盐水冷却速度，不知道你这个盐水是啥配方，我没做过盐水淬火，可以问一问论坛的其他大佬

fydbbb1986 · 发表于 2024-5-13 10:38:30

达瓦次仁发表于 2024-5-13 10:07
钢管壁厚8mm，零件外形均匀对称的话淬火温度加一点问题应该不大，你这个既然出现了贝氏体应该是冷速不够 ...

好的，谢谢您了

子玄 · 发表于 2024-5-13 19:29:25

热轧态材料，晶粒比较粗大，，可以加道细化组织的
