拿到一张零件图请前辈帮忙分析分析

心翔 · 发表于 2010-9-9 23:20:15

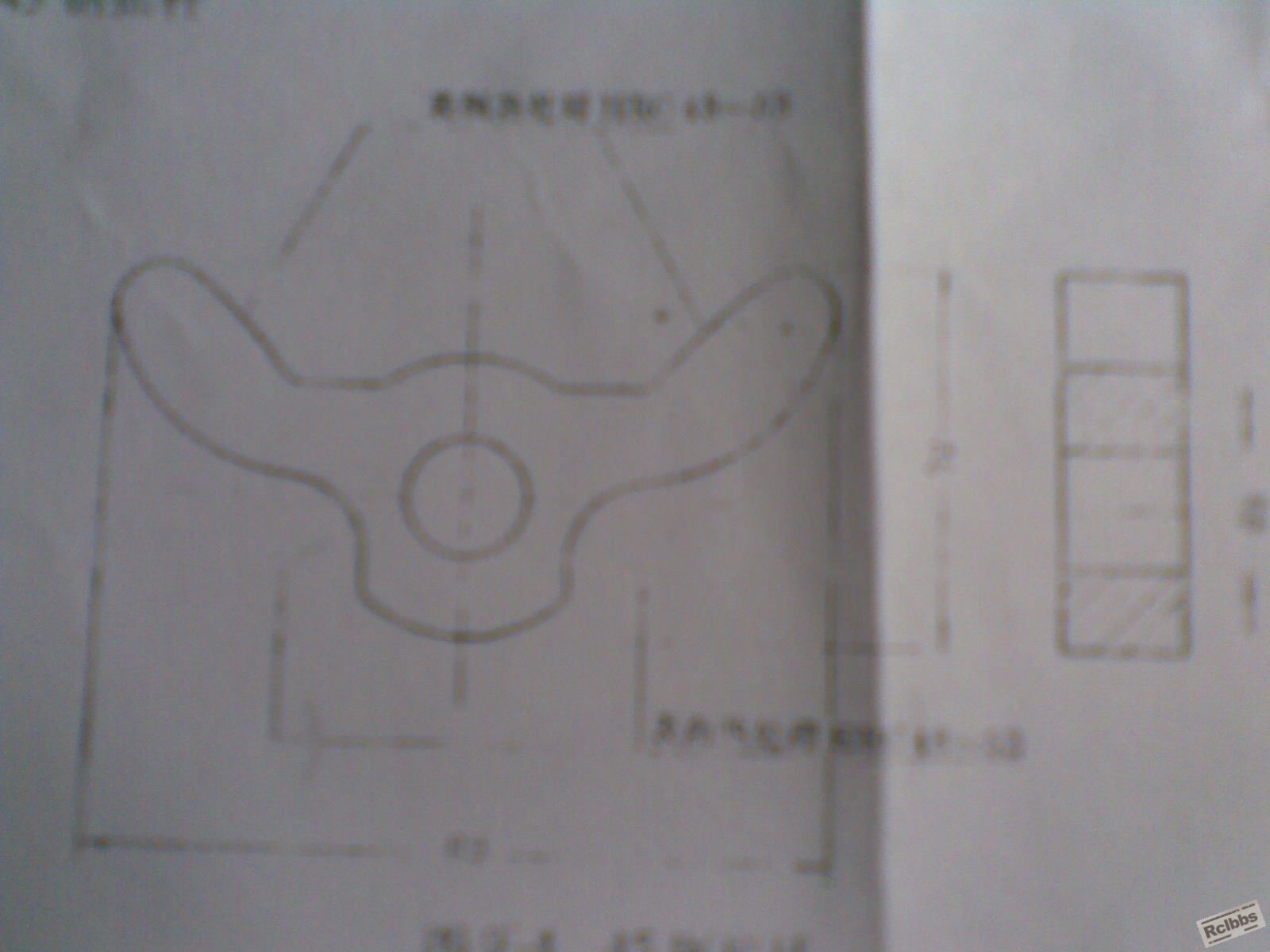

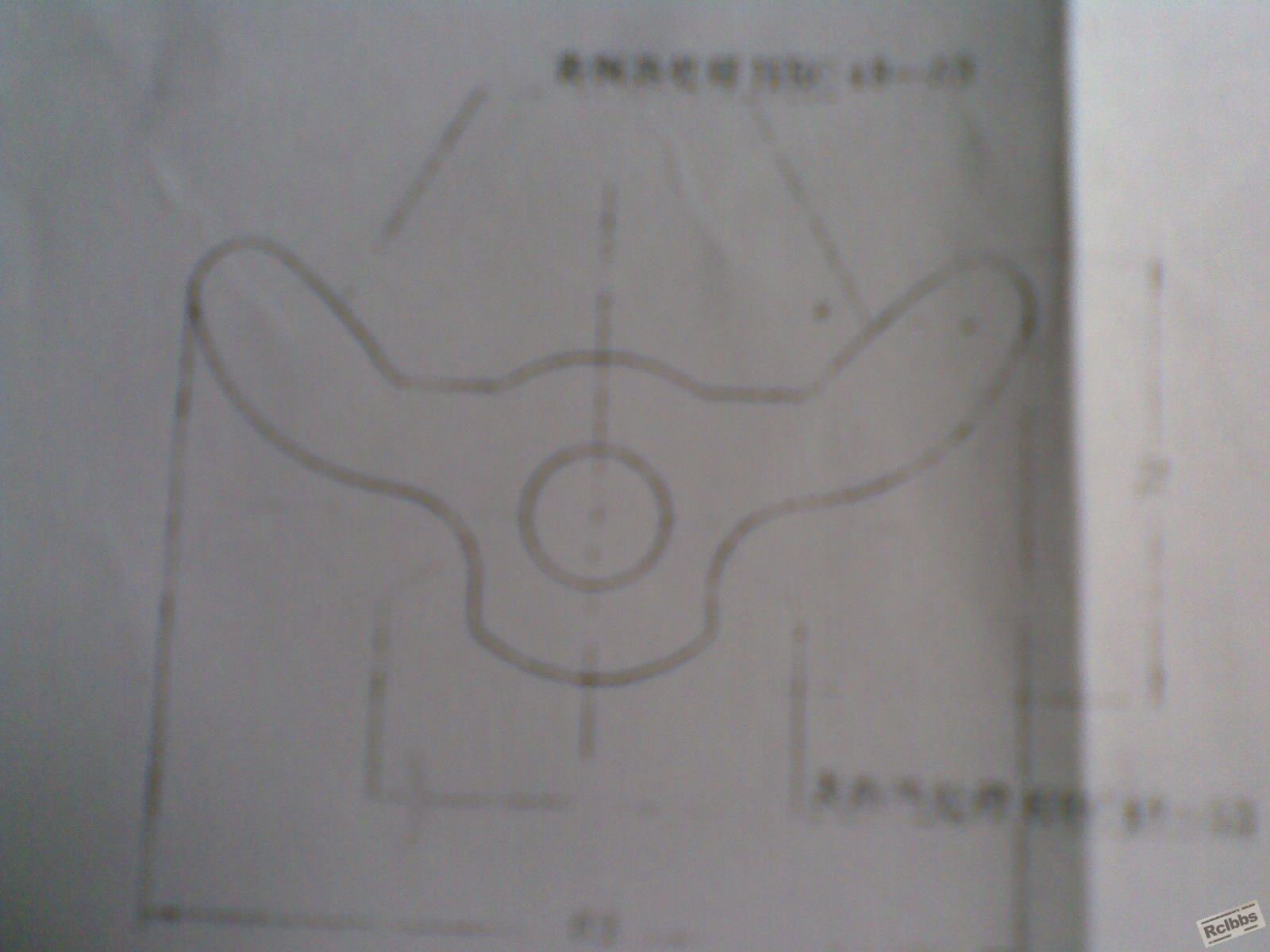

这个零件的名称为摇杆材料  45钢
表面热处理HRC48-53

横向最大（水平）尺寸  63mm
纵向最大（垂直）尺寸 32mm
厚度 8mm

请问这个零件是什么上面的有什么作用
失效形式是什么

谢谢各位前辈

心翔 · 发表于 2010-9-11 00:57:04

怎么没人见过这个零件？？？

qibao9891 · 发表于 2010-9-11 01:03:41

没见过，猜一下。

羊角尖磨损；孔内壁磨损，孔拉长椭圆；羊角塑性变形、折断。

carloyzy · 发表于 2010-9-11 14:49:27

这么小的零件还表面热处理？感觉调质后使用强度应该够。
但是，要求表面处理，估计失效形式是磨损吧

草原的风 · 发表于 2010-9-11 23:36:26

本帖最后由草原的风于 2010-9-11 23:37 编辑

见过类似的此零件，但是已经记不清具体是干什么用的，好像是自行火炮上的，类似拨叉的作用，卡定位用的，似乎是炮栓上输送炮弹机构的零件。但是你的零件厚度为8mm，我见过的好像是约20多，2个叉之间的角度是120。

Zhangyun001X · 发表于 2010-9-14 10:08:42

主要是羊角磨损，调质处理后，两个角高频淬火处理一下会好点。

银华 · 发表于 2010-9-14 11:16:31

估计是起拨叉的作用，拨动齿轮换挡用的。羊角两平面高频淬火。

fengzhonghenji · 发表于 2010-9-14 11:24:33

就钢材的牌号和硬度来看，应该是普通的调质钢，也就是要求高一点的拨叉一类吧
