回火炉炉丝接线

toyodh · 发表于 2010-11-15 20:58:45

本帖最后由 wangqinghua196 于 2010-11-15 21:03 编辑

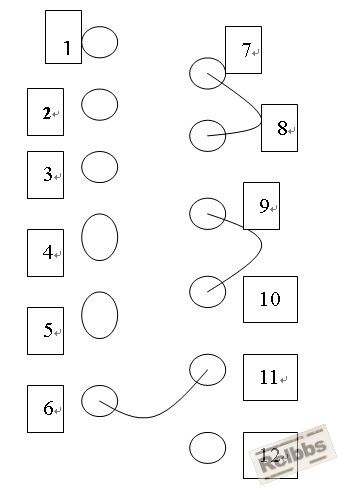

75KW井式回火炉,由于搬家时疏忽大意，把炉丝连接线拆了，但没记住接线位置。这是炉丝接线柱位置示意图，现在只保留了3根连接线，只知道是6组炉丝，两根两根串联，但不知如何串联（由于取出里面防护胆有困难，也看不到炉丝具体情况）请各位专家给看看，这线如何连接？请告诉几号与几号接线柱连接?谢谢！

wangqinghua196 · 发表于 2010-11-15 21:22:29

本帖最后由 wangqinghua196 于 2010-11-15 21:43 编辑

回复 1# toyodh

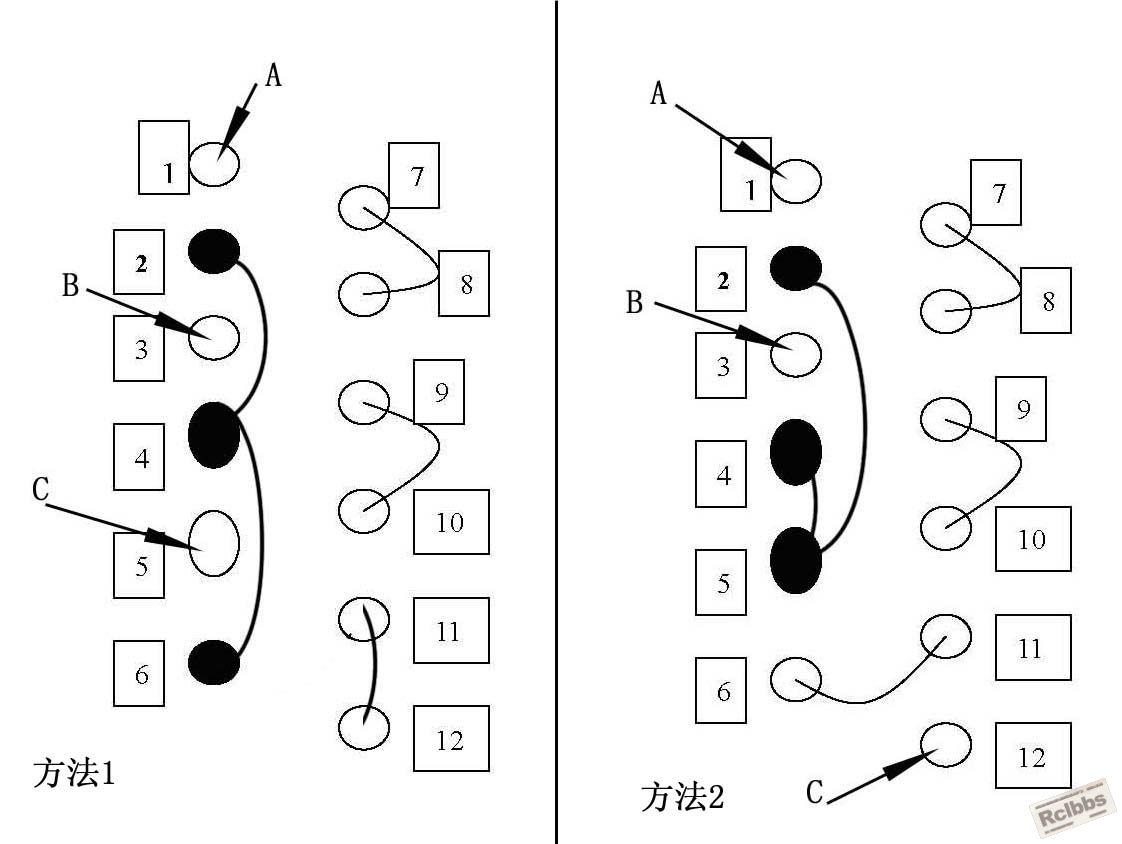

请指正，是Y接法。

txljh8 · 发表于 2010-11-15 21:33:15

本帖最后由 txljh8 于 2010-11-15 21:35 编辑

回复 toyodh

请指正，是Y接法。
wangqinghua196 发表于 2010-11-15 21:22

支持版主两种接法，原炉可能是右边接法（2—4,4—5，引出线1、3、12）。

wangqinghua196 · 发表于 2010-11-15 21:38:10

本帖最后由 wangqinghua196 于 2010-11-15 21:39 编辑

是的，是我作图贪图省事，所以直接用2-5、4-5的方式了。但是多用了点连接线了。

zhang · 发表于 2010-11-15 21:40:17

估计是Y形接法，接起来很简单。你先把7-8、9-10、6-11拆掉，用万用表确认是否1-7、2-8、3-9、4-10、5-11、6-12是一组，如果是，再把7-8、9-10、6-11接起来，然后把1、3、5短接，2、4、12为电源输入即可。

toyodh · 发表于 2010-11-16 10:30:54

非常感谢各位的指导!谢谢！

长生草 · 发表于 2010-11-18 22:13:22

见过的75KW回火炉都是双星并联的，这种两组串联构成单星的是第一次见到。这样的缺点就是如果有一处炉丝断开就会有三分之一的区间没有温度。

txljh8 · 发表于 2010-11-18 22:39:32

回复 8# 长生草

双星并联的多用于高温炉，双星串联多用于低温回火。各有千秋！

心灵之约 · 发表于 2010-11-19 00:54:58

回复 7# 玮玮

版主不公平，见到PLMM 手就软了。

wangqinghua196 · 发表于 2011-7-17 16:29:05

心灵之约发表于 2010-11-19 00:54
回复 7# 玮玮

今天看此贴，看到您的提醒，不公平要改正，不过我没有理解您的意思，您再细介绍一下，我理解了后，马上改正到公平线上来！
