新做了个感应圈,大家看能达到图示要求吗?

hzxhc86 · 发表于 2010-12-4 18:16:14

前天已经发贴咨询过了,现在新做了个感应圈.

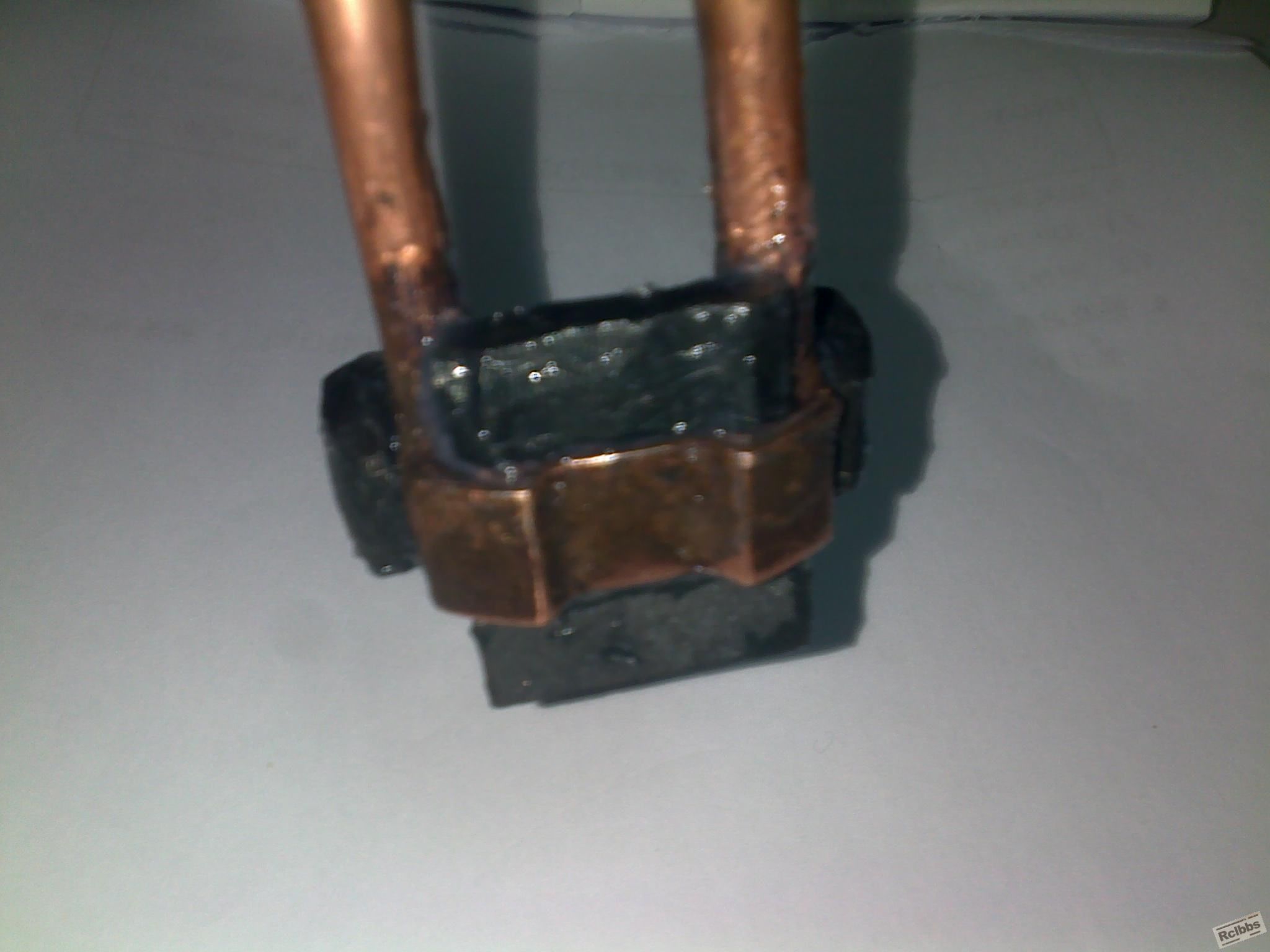

图1: 感应圈正面: 上下两面加导磁体

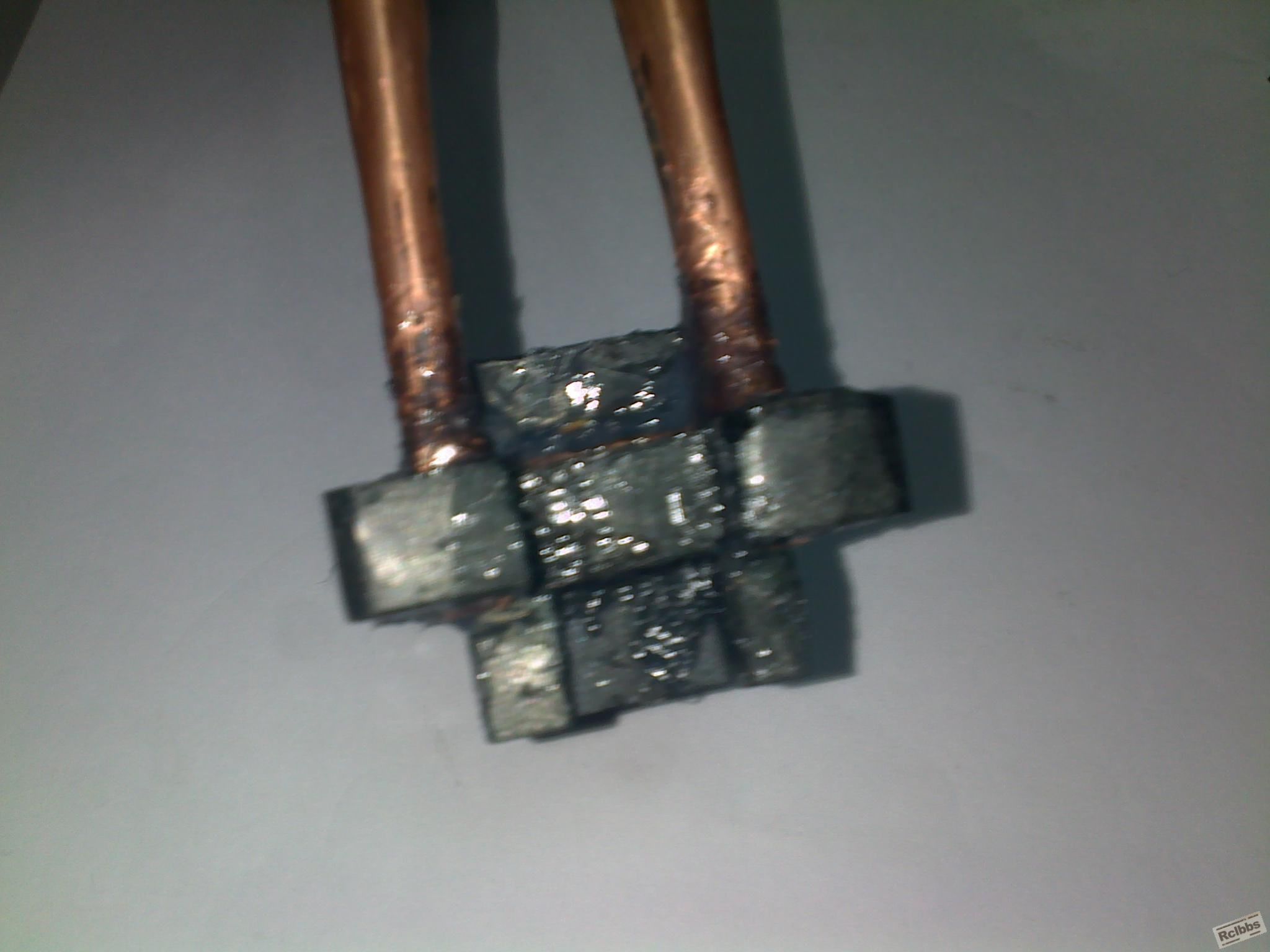

图2: 感应圈背面:后面,两侧加导磁体

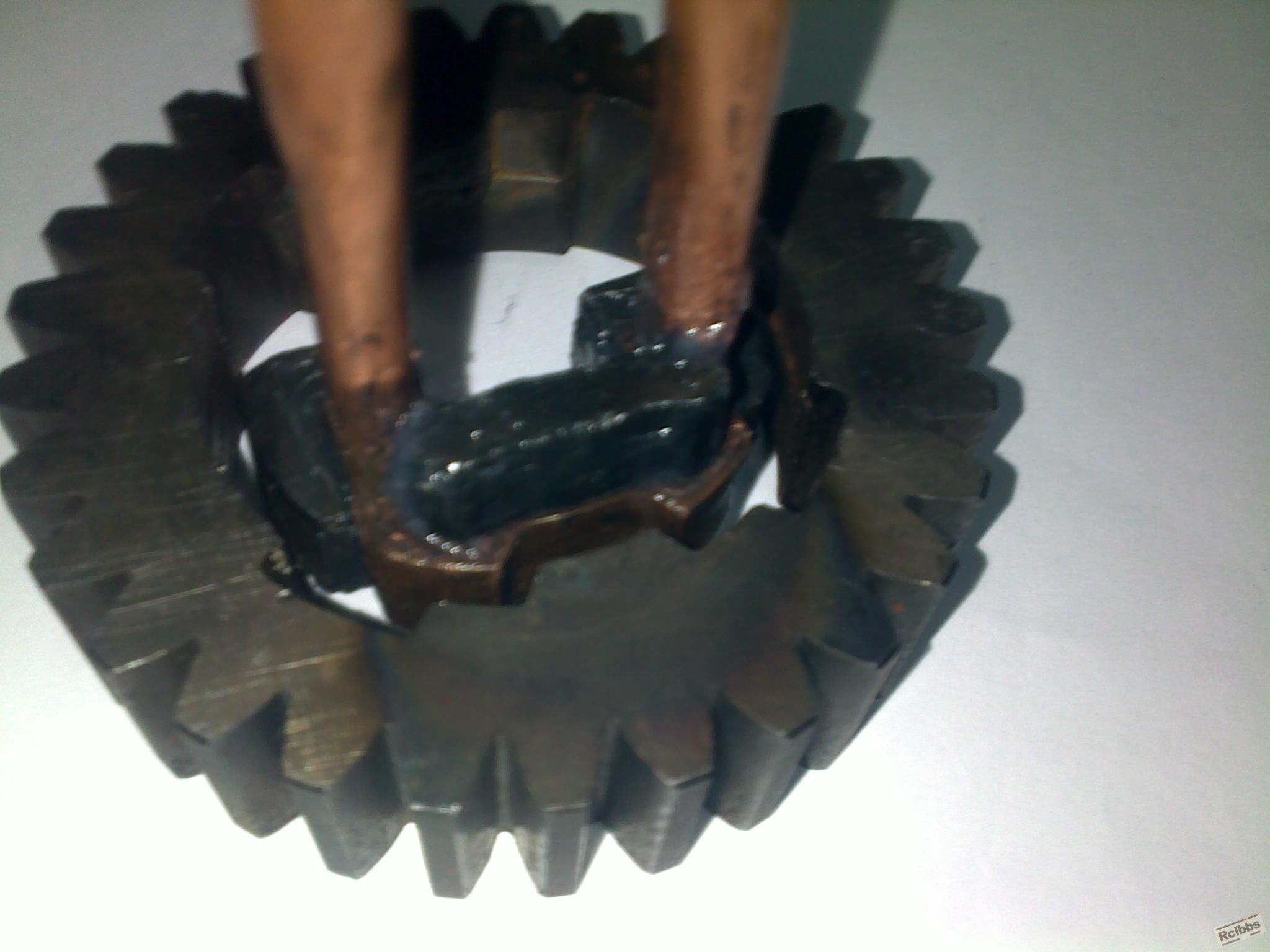

图3: 感应圈与加工零件,高频时的位置图
图4: 高频要求达到的大概效果,层深大一点没关系.

大家帮忙看一下,这样的结构可以达到图4的要求吗?能烧的红吗?

yongyuan · 发表于 2010-12-4 19:24:01

本帖最后由 yongyuan 于 2010-12-4 19:29 编辑

看图。你的导磁铁好像难以起到作用的。边角一定是温度太高。过火面比较大了。

hzxhc86 · 发表于 2010-12-4 19:59:11

回复 2# yongyuan

你的意思是: 这样淬的面积太大了,...比图纸淬硬区域更大?

不需要太懂 · 发表于 2010-12-4 20:21:58

外圆齿不淬火？

txljh8 · 发表于 2010-12-4 20:26:59

回复 3# hzxhc86
“高频要求达到的大概效果,层深大一点没关系”
1。楼主图3显示：可以加热的吧。
2。两侧可以不放置导磁体（热传导作用能使两侧获得良好加热）。

hzxhc86 · 发表于 2010-12-4 21:47:32

回4楼外齿不淬火的.
回5楼, 图3是原来淬的,不是这个感应圈淬的.

明天下午,我尝试一下.希望好用.

wkee · 发表于 2010-12-5 10:04:56

估计你的感应器效果不怎么样，工件裂纹的可能很大！

hzxhc86 · 发表于 2010-12-5 12:18:02

回复 7# wkee

一针见血啊!!!

这个工件一开始我们是外协加工的,就是因为热处理单位出现了问题.
淬硬层深.硬度等都太高了.
出现了一批活出现裂纹报废.
所以才想自己做..试着控制一下.

txljh8 · 发表于 2010-12-5 13:06:33

本帖最后由 txljh8 于 2010-12-5 14:35 编辑

回复 wkee

一针见血啊!!!

这个工件一开始我们是外协加工的,就是因为热处理单位出现了问题.
...
hzxhc86 发表于 2010-12-5 12:18

“这个工件一开始我们是外协加工的,就是因为热处理单位出现了问题.淬硬层深.硬度等都太高了.”、“高频要求达到的大概效果,层深大一点没关系”凡事都是相对的。

woxxant · 发表于 2010-12-5 16:13:31

学习学习!刚刚上路,多指教

LYMBUSINESS · 发表于 2010-12-10 00:25:51

中间不要加导磁体我的意思是针对中间突出来部分加热的导磁体不用
磁场分布在中间比较多。加热时用小功率慢慢来看看加热效果主要看热量分布是否均匀如果看到两侧温度合适中间温度过高了千万要注意了这样中间部分很容易在淬火后脱落的。
