齿轮热处理

sy1987121 · 发表于 2010-12-19 18:31:13

45#

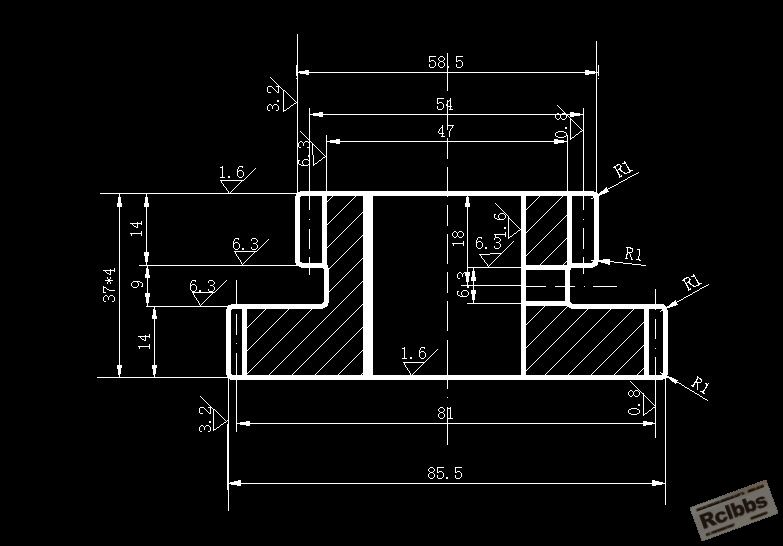

这么大的齿轮用多大的箱式回火炉井式炉和高频蘸火炉
工装卡具怎么弄
还有正火的温度应该在多少度之间

周建国 · 发表于 2010-12-19 18:48:18

你的产品属于小件类的，一般的井式回火炉，加热炉都可以处理。。45钢的预备处理用正火吗？如果考虑后续的高频淬火处理还是调质为好。一般的正火温度在820---840度之间。

sy1987121 · 发表于 2010-12-19 18:54:29

回复 2# 周建国

那井式回火炉的温度应该是多少加热温度呢！~
应该用哪种的冷却介质和冷却方式呢！~

周建国 · 发表于 2010-12-19 19:01:08

回复 3# sy1987121

不知你的45钢齿轮在正火后是否需要调质处理，如果正火后的后续工序为机加工，最后为高频的淬火，那么井式回火炉的作用就是回高频淬火后的回火处理，这要看你的技术要求是多少了。。如果正火后还需调质处理，那么在箱式炉或井式炉内淬火加热温度为820----840度，保温后水冷，用560---600度的温度在回火炉内高温回火处理。

cnszgong · 发表于 2010-12-19 19:02:04

不知道你产品的最后热处理要求是多少？比如硬度？硬化层？

sy1987121 · 发表于 2010-12-19 19:46:39

回复 5# cnszgong

我的技术要求是齿部热处理HRC45-50
整体调质到硬度220-250HBS
锻造- -正火-高频淬火-调质-车-精车-开齿-磨孔-磨齿-喷砂-检查

cnszgong · 发表于 2010-12-19 19:51:52

回复 6# sy1987121

您的加工次序有误
应该是锻造- -正火-车-调质-精车-开齿 -高频淬火-磨齿-喷砂-检查
个人意见供参考

离别钩 · 发表于 2010-12-19 19:52:40

回复 4# 周建国

水冷有一定风险

sy1987121 · 发表于 2010-12-19 19:57:39

那什么冷却最好呢！~
冷却时间和温度是多少呢

霜月 · 发表于 2010-12-19 20:04:18

回复 6# sy1987121
我认为加工流程可以调整为：锻造- -粗车--调质--精车--开齿 -高频淬火--喷砂--磨齿--检查

sy1987121 · 发表于 2010-12-19 20:13:58

回复 10# 霜月

那冷却介质和冷却温度应该是多少呢！~

霜月 · 发表于 2010-12-19 20:28:18

调质时加热温度周版已给出，冷却介质可用盐水或PAG水基淬火剂。

cnszgong · 发表于 2010-12-19 20:35:44

调质时可用清水冷却

		自动登录	找回密码
密码			免费注册

[求助] 齿轮热处理

本帖子中包含更多资源

浏览过的版块
