菜鸟求教：粉末冶金链轮生产中实际问题啊？

juv3 · 发表于 2011-5-12 15:37:06

本帖最后由 wangqinghua196 于 2011-5-26 08:12 编辑

产品种类：粉末冶金链轮
材料：Fe-Cu-C
密度：≥6.9g/cm³
淬火部位：链轮齿部
淬火要求：齿部表面硬度≥65HRA；层深：0.5-1.5（检测位置是齿槽以下，不是齿尖）；0.5层深处硬度：HV0.2≥550
问题描述：问题很简单啦，当齿部厚度为4mm毫米的时候是满足要求的；但是最近有部分产品齿部厚度有8mm，
问题就出来了，淬火后齿部中间位置几乎没有硬度和层深，调整了很久依然没解决。

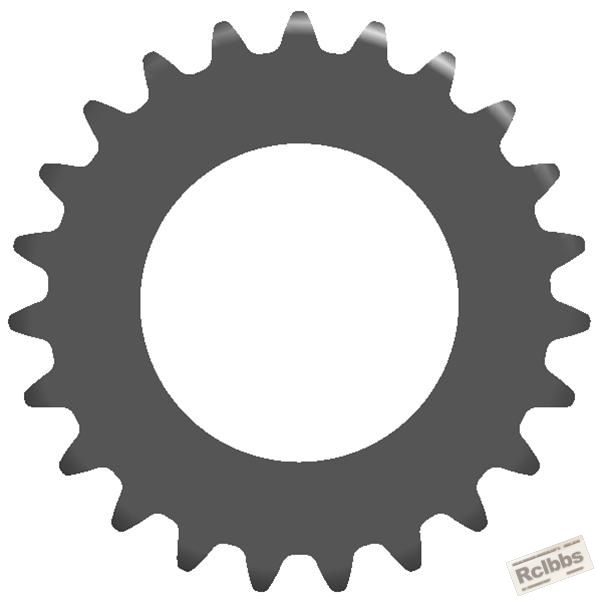

图片：

txljh8 · 发表于 2011-5-12 16:00:20

调整了很久是线圈调整、加大功率、延长时间吗？

孤鸿踏雪 · 发表于 2011-5-12 16:24:48

调整了很久是线圈调整、加大功率、延长时间吗？
txljh8 发表于 2011-5-12 16:00

我怎么没有看出来楼主的链轮是感应加热淬火呢？

txljh8 · 发表于 2011-5-12 16:46:21

回复 3# 孤鸿踏雪
淬火要求：齿部表面硬度≥65HRA；层深：0.5-1.5（检测位置是齿槽以下，不是齿尖）；0.5层深处硬度：HV0.2≥550
我也是据上猜测。
楼主也不出来说明清楚，到底是怎么处理的？

赵昌保 · 发表于 2011-5-12 16:46:24

调整了很久是线圈调整、加大功率、延长时间吗？是感应淬火？

juv3 · 发表于 2011-5-13 08:36:27

本帖最后由 juv3 于 2011-5-13 08:38 编辑

是高频感应淬火
线圈大小高度，功率参数、淬火时间都调整了。不行啊。。。。。。。。

线圈是比齿顶圆稍大的铜圈，难道要是仿形的？那么小的齿槽也不好做啊

txljh8 · 发表于 2011-5-13 09:18:33

“线圈是比齿顶圆稍大的铜圈，难道要是仿形的？那么小的齿槽也不好做啊”
最好是仿形的，线圈制作有点麻烦，却可以保证淬火质量。

juv3 · 发表于 2011-5-13 10:13:45

还是回到那个问题，齿厚8mm中间无硬度层深咋整啊，齿厚4mm没问题啊

txljh8 · 发表于 2011-5-13 10:20:25

回复 8# juv3
做仿形感应器提高淬火线圈的热效率，“自然”就解决了。

juv3 · 发表于 2011-5-13 10:57:48

回复 9# txljh8

专家，咋防啊。产品是转动的啊。线圈仿形了怎么转动啊

李坚 · 发表于 2011-5-13 11:08:18

加快链轮淬火转速，增加加热时间，选PAG介质试一试！

gongan2008 · 发表于 2011-5-13 11:33:35

我想是你的设备频率太高的原因，看图片设备频率应该选在10000hz以下最好

txljh8 · 发表于 2011-5-13 11:53:10

回复 txljh8
专家，咋防啊。产品是转动的啊。线圈仿形了怎么转动啊
juv3 发表于 2011-5-13 10:57

在你的前几个帖子中没有说到产品旋转啊！
仿形线圈静止加热可以满足要求，只是对线圈、工装、调试要求较高。

juv3 · 发表于 2011-5-13 13:22:13

静止加热的话，对线圈及间隙要求很高吧。我们公司这点水平不合适。。
主要是我就是没想明白为啥4mm的齿没问题，8mm就有问题。加大功率就ok了啊
出来的8mm齿中间就好像根本没受热一样

现在他们在用中频，，，

txljh8 · 发表于 2011-5-13 14:20:04

回复 14# juv3
由于感应电流的集肤效应，频率越高电流透热深度越浅，淬硬层越浅：高频适用于浅层、中频适用于中深层感应加热淬火，如果有中频设备效果应该好一些。

juv3 · 发表于 2011-5-16 10:45:41

回复 15# txljh8

0.5-1mm的层深也是高频的范围吧，在现有的产品转动高频淬火的基础上有没有其他办法呢

txljh8 · 发表于 2011-5-16 10:58:30

回复 16# juv3
就这么几个有限的可变量（线圈、导磁体、间隙、功率、时间），看来只有现场调试人员去摸索了。

LYMBUSINESS · 发表于 2011-5-16 23:57:46

放低频率加大功率或者预热两次在淬火就图片而言简单

杨文松111 · 发表于 2011-5-17 05:20:52

可变量（线圈、导磁体、间隙、功率、时间）

zhishan945 · 发表于 2011-5-17 18:14:32

变压器摘一向输出重新调下反馈
