6缸曲轴感应器设计

北国之春 · 发表于 2011-8-10 00:02:41

有做曲轴感应淬火的热处理同仁，能否介绍一下感应器的设计方案或发图片的方式都可以，先谢谢大家参与。

mvp · 发表于 2011-8-10 15:27:46

技术保密。。。呵呵。估计知道的不会给

gongan2008 · 发表于 2011-8-15 18:00:16

曲轴淬火已经是成熟的工艺。干了几十年了，谈不上什么设计技术难题了

爱在旅途 · 发表于 2011-8-15 22:20:38

可以找厂家定感应器时，他们会给你们设计的！只要你将图纸给他们就可以了！

oyp99 · 发表于 2011-8-15 22:25:40

一些特殊的东西不要指望在这有人会告诉你，还是自己想法子吧！

北国之春 · 发表于 2011-8-16 16:30:08

论坛求助设计方案或图片也可以，找厂家设计花费很大，希望能得到有识之士的帮助，只要有图片就可以。

北国之春 · 发表于 2011-8-16 16:39:24

希望3#能够支援一下，首先表示感谢，加热视频、图片都可以。有技术方案最好，如怕泄密，可以放到我的邮箱bxcbcw@163.com

ZX771 · 发表于 2011-8-18 19:55:50

北国之春发表于 2011-8-16 16:39
希望3#能够支援一下，首先表示感谢，加热视频、图片都可以。有技术方案最好，如怕泄密，可以放到我的邮箱

我九十年代从事内燃机配件热处理。当时与二汽（东风）配套，我在车间担负购置的中频设备平面布置、水路设计安装，此外一个艰巨的任务就是：厂里技术处点到我参加专机组从事感应器设计，当时随同到了二汽生产现场从外观看了感应器。里面的结构是无法查看的，此前我多方寻找过资料，只在《热处理手册（第一版）》看了一幅有效圈的立体图，虽然图画得粗糙但是基本原理还是能够看明了的。
明白了原理后经过观摩，看到的就算看到了，看不到的可以从看到的推想出来。回来后我比较顺利地完成了任务。感应器制作后第一次试验并没有完全成功，引来一片大惊小怪原因也只有我知道，也还只有我顶着非议做了适应性修改，没有费什么事很快就成功了，虽然我没有享受到成功的快乐，但是内心还是有一种骄傲：多家与二汽（东风）配套的厂家，只有我这里没有购买二汽的图纸及感应器，是用自己设计制作的，曲轴剖检结果也是很好的。

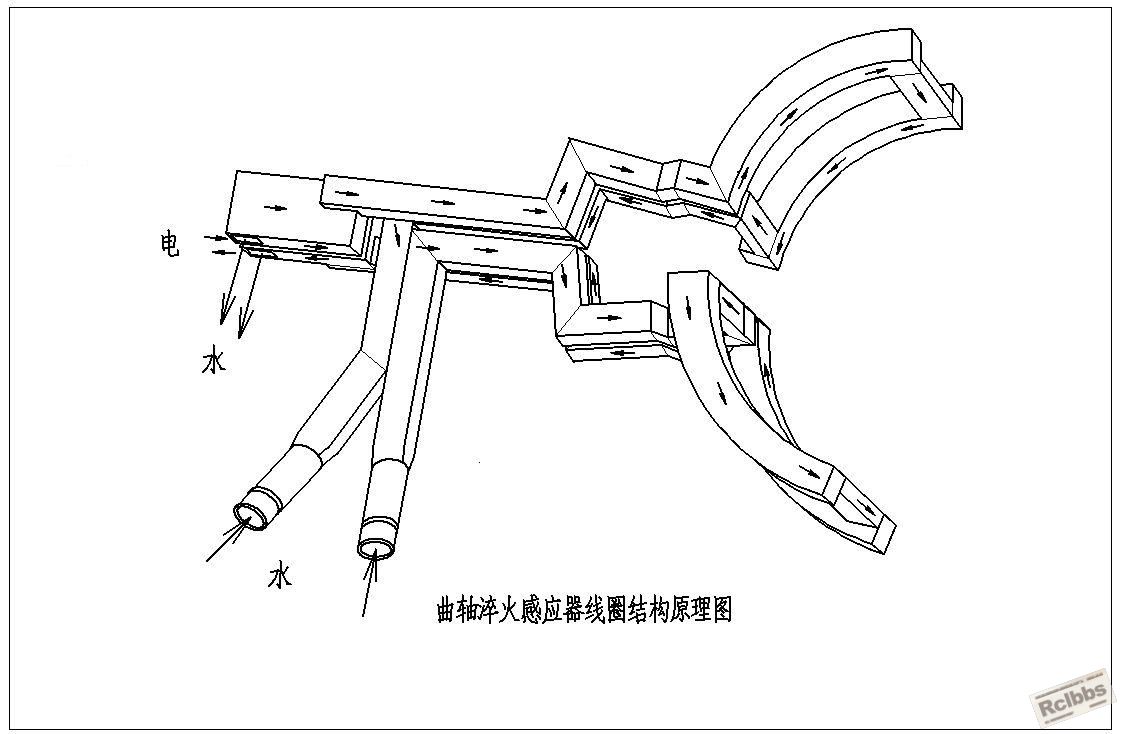

由于我在这方面摸爬滚打过留下些许情结，经过一番功夫回忆绘了一幅有效圈的立体图，好像新版的《热处理手册》已没有这种图了。先把原理弄懂其它问题会迎刃而解的：

北国之春 · 发表于 2011-8-19 16:14:43

您好8#的邹工很高兴认识您，看到您描述的过去，想到了我自己，真是深有同感，我也是这样，第一次做感应器的时候，也是叫别的同时笑谈，不过也成功了。不过这次想知道它的在机床上加热原理，希望您能多帮忙。谢谢

hanjiang0917 · 发表于 2011-8-19 22:00:13

8楼的师傅，小第希望能知道线圈的短路点在那，希望赐教，谢谢

ZX771 · 发表于 2011-8-20 12:50:17

hanjiang0917 发表于 2011-8-19 22:00
8楼的师傅，小第希望能知道线圈的短路点在那，希望赐教，谢谢

这种线圈实质是两个曲面加热感应圈串联起来的，这个图上所示的冷却水是分两路进出的，电路上的连接的点在图示的出水管前段，是在这里焊接实现线圈两部分的串联的。

txljh8 · 发表于 2011-8-20 16:00:19

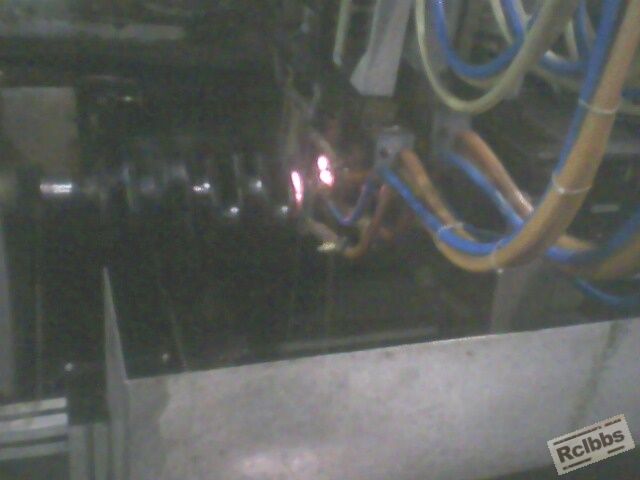

发两张图片

hanjiang0917 · 发表于 2011-8-20 20:36:11

l老兄还是不太清楚，希望有一个简易图看一下，我是想学习一下，我做的是汽车轮毂与万向节，想多了解一些知识，希望赐教，谢了

sczgcjl · 发表于 2011-8-20 20:49:50

可以给你做一只，举一反三，告诉我尺寸13990057706

北国之春 · 发表于 2011-8-21 20:42:02

请问12楼热处理专家组工件与感应器是通过工件旋转方式加热淬火的吗？还是通过工件旋转和感应器移动同时来完成的呢？请教曲轴的中频淬火方法，希望您能赐教。谢谢

lanxueren05 · 发表于 2011-9-17 22:13:23

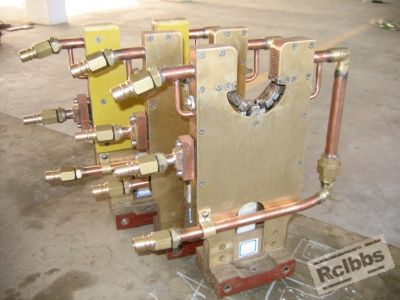

此地无银三百两
看我的图像
可以参考一二

北国之春 · 发表于 2011-9-18 11:42:32

您好，这图片不错，就是有点漏水，

:D:D

北国之春 · 发表于 2011-9-18 11:44:15

如果有更多的感应加热图片给我分享一下，

就太好了:victory:

happysky100 · 发表于 2011-9-18 19:56:29

曲轴感应淬火已经是真成熟的典型工艺了
半圈感应器也很常见的

happysky100 · 发表于 2011-9-18 19:57:14

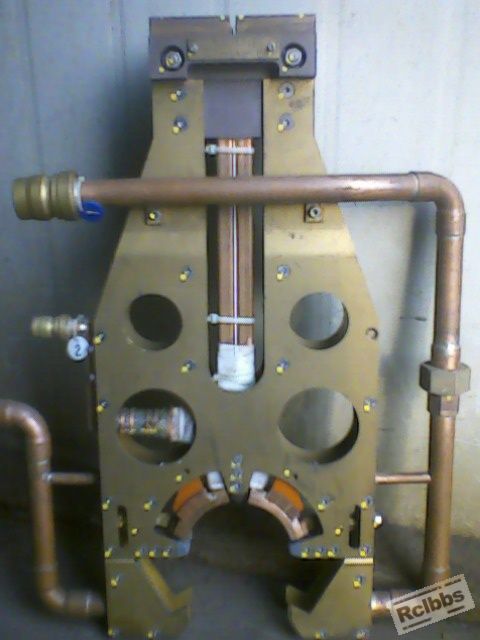

这是目前最典型的曲轴感应器，希望能对你有帮助
