锻件等温正火后有带状还有混晶是何原因

孤鸿踏雪

带状组织和混晶多与原材料有关，后续的锻造和正火对其改善不大。

gchanrchl

    20CrMoH的饼类锻件等温正火：加热温度920 940 940，等温温度580 580 580，中间风冷。结果金相不合格：有带状还有严重混晶。
    请问是何原因，忘高手赐教。

追求卓越

孤鸿踏雪 发表于 2011-12-3 08:14
带状组织和混晶多与原材料有关，后续的锻造和正火对其改善不大。

同意带状组织多与原材料有关，混晶多与原材料有关值得商榷。锻造加热时过热缺陷（尤其是用反射炉加热时）是否也会形成局部混晶？

追求卓越

请注意一下，未正火前心部与外部的组织是否有较大的区别？是个别还是比例非常高？指混晶

gchanrchl

追求卓越 发表于 2011-12-3 19:57
请注意一下，未正火前心部与外部的组织是否有较大的区别？是个别还是比例非常高？指混晶

是的，外部的有时较好，但越往心部带状、混晶越严重。

gchanrchl

gchanrchl 发表于 2011-12-3 23:18
是的，外部的有时较好，但越往心部带状、混晶越严重。

第一次正火出来的，还有粒B。

qibao9891

带状、偏析等本身就容易产生混晶。
而心部混晶另一个可能原因是，锻造加热时，心部透热不佳，锻造温度偏低。这是锻造的常见缺陷。
所以要判断原因，还需查一下锻造工艺过程是否合理。
如果锻造工艺无不当之处，支持孤鸿版主意见。

gchanrchl

qibao9891 发表于 2011-12-3 23:33
带状、偏析等本身就容易产生混晶。
而心部混晶另一个可能原因是，锻造加热时，心部透热不佳，锻造温度偏低 ...

谢谢！如果锻造没法改善，请问可否通过加长加热时间和加高温度来达到消除以上缺陷的目的。

夏日凉风

gchanrchl 发表于 2011-12-7 18:12
谢谢！如果锻造没法改善，请问可否通过加长加热时间和加高温度来达到消除以上缺陷的目的。

混晶可以。偏析从原材料带来的，锻造和热处理能改善，要想消除有难度。

故乡的云

孤鸿踏雪 发表于 2011-12-3 08:14
带状组织和混晶多与原材料有关，后续的锻造和正火对其改善不大。

带状组织有两种情况造成，一个是冶炼的不均匀，另一个是锻造的不均匀造成。混晶应该锻造的不均匀、锻后加热保温不规范、或者就是锻后热处理不规范造成。请赐教!

故乡的云

很多人认为热处理是可以改善带状组织和混晶的，其实没有分析透要解决的这个带状组织和混晶是怎么造成的，查出病根才能对症下药，如果是单纯锻造引起的带状和混晶通过热处理手段可以得到改善。但是若是原材料引起的就困难了！！！请楼主上传相片学习，谢谢！

孤鸿踏雪

故乡的云 发表于 2011-12-13 22:55
很多人认为热处理是可以改善带状组织和混晶的，其实没有分析透要解决的这个带状组织和混晶是怎么造成的，查 ...

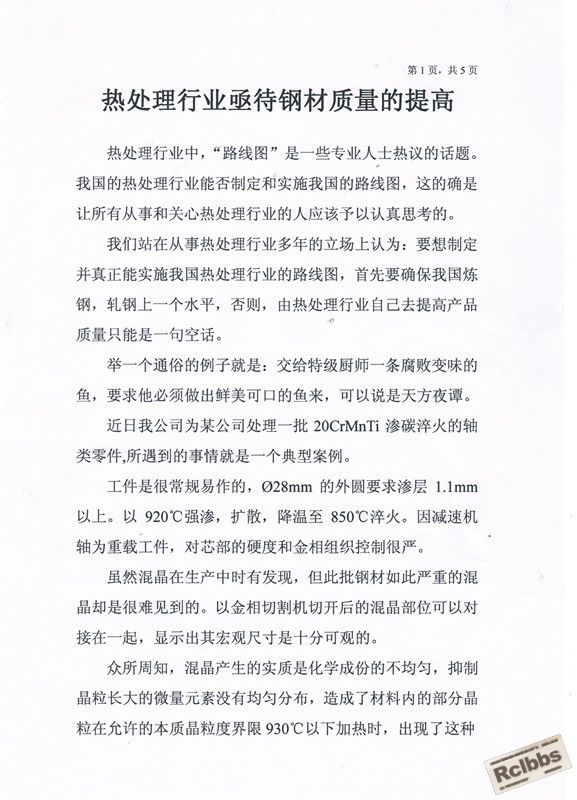

热处理能否改善带状组织？能多大程度地改善？看看这个帖子http://www.rclbbs.com/forum.php? ... 1&fromuid=31405

孤鸿踏雪

故乡的云 发表于 2011-12-13 22:52
带状组织有两种情况造成，一个是冶炼的不均匀，另一个是锻造的不均匀造成。混晶应该锻造的不均匀、锻后加 ...

看看这个

gchanrchl

故乡的云 发表于 2011-12-13 22:55
很多人认为热处理是可以改善带状组织和混晶的，其实没有分析透要解决的这个带状组织和混晶是怎么造成的，查 ...

难咯，那是公司的东西。不给外带，我描述下把：P+F的晶粒黑白的排成一条一条的，中间有些黑的（p）个头特别大，是普通的30-100倍左右.

故乡的云

孤鸿踏雪 发表于 2011-12-14 09:46
看看这个

带状组织形成的原因:
　　金属材料在冶炼浇注后绝大部分要经过压力加工方可成为型材。但是，加工后的材料容易得到沿着变形方向珠光体和铁素体呈带状分布的组织，即形成带状组织。形成带状组织的原因各不相同，归纳起来大致有2种原因：
　　a．由成分偏析引起的带状组织。即当钢中含有磷等有害杂质，压延时，杂质沿压延方向伸长。当钢材冷至Ar3以下时，这些杂质就成为铁素体的核心使铁素体形态呈带状分布，随后珠光体也呈带状分布。这种带状组织很难用热处理的方法加以消除。
　　b．由热加工温度不当引起的带状组织，即热加工停锻温度于二相区时（Ar1和Ar3之间），铁素体沿着金属流动方向从奥氏体中呈带状析出，尚未分解的奥氏体被割成带状，当冷却到Ar1时，带状奥氏体转化为带状珠光体，这种组织可以通过正火或退火的方法加以消除。
个人理解，请指教！

故乡的云

孤鸿踏雪 发表于 2011-12-14 09:46
看看这个

带状组织的危害
　　带状组织的存在会使金属的力学性能呈各向异性，沿带状组织的方向明显优于其垂直方向。压力加工时易于从交界处开裂
1、带状组织对于原材料而言，主要表现为材料的各向异性，通常纵向强度高于横向强度；
2、对于需要后续热处理的零件，带状组织轻则会导致热变形过大，重者会造成应力集中，甚至出现裂纹。这是因为，零件在奥氏体化过程中，高碳的区域容易奥氏体化，而贫碳的区域则需要更高的奥氏体化温度，从GS线的成份温度变化可以看出其规律（比如在0.0218成分点和0.77成分点，其AC3温度相差多大），带状组织的主要危害在于组织遗传和应力集中。
    如果很严重的带状组织，正火是解决不了问题的，最好进行高温扩散退火，1050度以上加热，使碳原子均匀扩散才能消除。
个人理解，请指教

爱在旅途

混晶通过二次正火或者多次正火可以改善，而带状通过热处理方式很难改变的，除非通过长时间的扩散退火来减低等级

fengdl119

应该和偏析有很大的关系
