4Cr13这个组织正常吗?

jackson · 发表于 2012-7-11 08:17:40

各位:

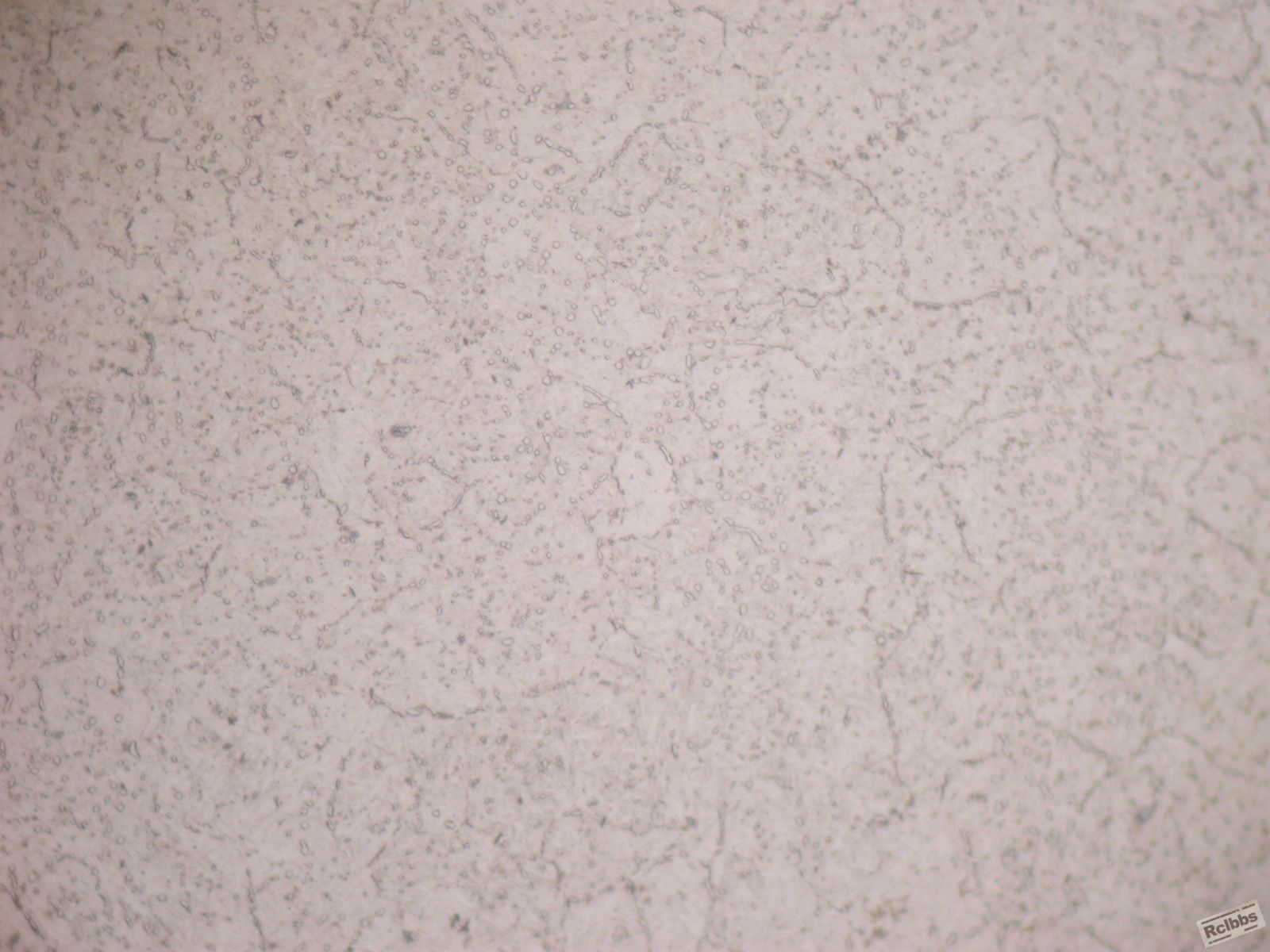

如题所示.金相组织如上图.

有网状碳化物.

经光谱分析检测到, 合金成份中有一定的Mo和V.

有哪位大侠做过这种材料的热处理?

jackson · 发表于 2012-7-11 08:19:18

顺便自己先问几个问题:

材料厚度? 20mm

奥氏体化温度 1025度

一次淬火, 两次回火, 硬度在53-55HRC.

aaron01 · 发表于 2012-7-11 08:24:08

本帖最后由 aaron01 于 2012-7-11 08:33 编辑

jackson, 这个材料你以前没做过吗？这个网状的是晶界，不是二次碳化物，中间是球状未溶的碳化物，前面做的是球化退火处理。你之所以硬度做不起来是奥氏体化温度低了，那么多球状碳化物没有溶入奥氏体中，当然影响硬度。
淬火温度可以用到1060-1085C，淬火硬度都可以达到60HRC以上了。

aaron01 · 发表于 2012-7-11 08:32:06

本帖最后由 aaron01 于 2012-7-11 08:32 编辑

这个材料也没问题，美标440C里也含钼和钒，国内这个牌号叫9Cr18MoV

热处理老宋 · 发表于 2012-7-11 08:53:03

我给用户搞过，是做海上石油钻井平台钻杆。

我心飞翔eric · 发表于 2012-7-11 09:01:05

确实有部分碳化物呈未封闭的网状，不过不是连续的，还可以了。
4Cr13奥氏体化温度一般选择1050～1100，尽量使得碳化物更多的溶入奥氏体，这样，淬火后的硬度就可以上来了。

jackson · 发表于 2012-7-11 11:02:48

aaron01 发表于 2012-7-11 08:24
jackson, 这个材料你以前没做过吗？这个网状的是晶界，不是二次碳化物，中间是球状未溶的碳化物，前面做的是 ...

网状的应该是碳化物, 我仔细看了.

关于这个材料, 有没有相应的这个组织标准?

aaron01 · 发表于 2012-7-11 11:18:38

jackson 发表于 2012-7-11 11:02
网状的应该是碳化物, 我仔细看了.

关于这个材料, 有没有相应的这个组织标准?

如果你看到的网状是白色的球状碳化物连接起来的，那还是前期热处理的事啊。
标准的话，你参考440C好啦。

我心依然 · 发表于 2012-7-11 11:30:04

aaron01 发表于 2012-7-11 08:32
这个材料也没问题，美标440C里也含钼和钒，国内这个牌号叫9Cr18MoV

1.不是4Cr13吗？怎么又变钢种了？能指教我吗
2.4Cr13硬度做那么高有什么好处呢，钢厂的预硬处理一般在30---36HRC,我不明白用户为什么愿意做到53HRC以上那
请指教

jackson · 发表于 2012-7-11 13:15:32

aaron01 发表于 2012-7-11 08:24
jackson, 这个材料你以前没做过吗？这个网状的是晶界，不是二次碳化物，中间是球状未溶的碳化物，前面做的是 ...

确定硬度可以达到60HRC以上吗?

是用油淬吗?

jackson · 发表于 2012-7-11 13:24:44

我心依然发表于 2012-7-11 11:24
1.不是4Cr13吗？怎么又变钢种了？能指教我吗
2.4Cr13硬度做那么高有什么好处呢，钢厂的预硬处理一般在 ...

化学成份如上所示.

最高硬度能到多少?

jackson · 发表于 2012-7-11 13:25:56

aaron01 发表于 2012-7-11 11:18
如果你看到的网状是白色的球状碳化物连接起来的，那还是前期热处理的事啊。
标准的话，你参考440C好啦。

这个材料的化学成份如上表.
和440C不一样的.

aaron01 · 发表于 2012-7-11 13:34:09

提示: 该帖被管理员或版主屏蔽

shenfuhai · 发表于 2012-7-11 19:47:38

博士,你应知道呀,市场上现在4cr13成分的基础上加少量的钼和钒，，就称其为改良2083料；其它的你都知道了呀。

shenfuhai · 发表于 2012-7-11 19:48:42

jackson 发表于 2012-7-11 08:19
顺便自己先问几个问题:

材料厚度? 20mm

这个要求完全可以满足。没有什么特殊的。

jackson · 发表于 2012-7-12 08:41:15

shenfuhai 发表于 2012-7-11 19:48
这个要求完全可以满足。没有什么特殊的。

有没有人用油淬的? 硬度最高是多少?
有没有人用水淬的? 硬度最高是多少?

金相组织里面有不连续的网状碳化物吗?

redeagles · 发表于 2012-7-12 09:43:16

为什么我们这里做的要求只有》40即可，我们是密封环！由于是ZG件，一般都只做风冷，做油冷做一次裂一次！你的这个4Cr13怎么V那么高，我昨天刚做了一个，硬度不均匀，高度地方有42低的地方只有20多点，有效厚度30mm，你们的硬度怎么做那么高还保证不裂的？（求指教）
我打了一下成分，我们这里的这个V只有0.03的样子，MO的含量有0.4,Cr 13.2 Ti，Mn，Ni都是微量元素（我们这的光谱仪打不出碳份）

redeagles · 发表于 2012-7-12 09:47:46

这个材料为什么回火2次?硬度会上去？能上去多少？

shenfuhai · 发表于 2012-7-12 19:40:42

jackson 发表于 2012-7-12 08:41
有没有人用油淬的? 硬度最高是多少?
有没有人用水淬的? 硬度最高是多少?

油淬,硬度大约在hrc60左右。

水淬，没有做过。你如果有结论了，请给分享呀。

jialong111 · 发表于 2012-7-12 20:09:31

我们网带炉 950 摄氏度 70 80分钟，油淬，硬度50HRC左右

		自动登录	找回密码
密码			免费注册

[讨论] 4Cr13这个组织正常吗?

本帖子中包含更多资源

本帖子中包含更多资源

本帖子中包含更多资源

浏览过的版块

aaron01 aaron01 当前离线积分 8351 IP卡签到天数: 220 天 [LV.7]常住居民III	发表于 2012-7-11 13:34:09 来自手机 \| 显示全部楼层提示: 该帖被管理员或版主屏蔽

	回复顶踩使用道具举报显身卡
