天津鼎元燃气式悬挂曲轴调质生产线专题

天津鼎元 · 发表于 2009-4-28 17:42:25

炉前全景，需要改进的上下料方式（测试版本）。

炉尾全景

回火炉

淬火槽及升降装置

回火水雾冷却室

检修轨及道岔

积放链驱动装置

炉顶悬链中封密封的很好，850度时手可以轻松放置风幕上面任何地方。

管路排布

设备全景俯瞰

[ 本帖最后由天津鼎元于 2009-4-28 17:48 编辑 ]

laoyang · 发表于 2009-4-28 20:59:28

设备看着不错，我的感觉设备外观的油漆有点单调，

其实只要设备好用，颜色无所谓是吧。

divine · 发表于 2009-5-2 10:34:13

我们也不想这么单调！颜色是客户提出来的。这个车间所有的炉子颜色都是这样的了！

kp007 · 发表于 2009-5-2 13:52:07

曲轴的直线度要求还是比较高的，你们就那样堆放起来吗？个人认为有周转小车就好啦
最长能调质多长的工件？

lyforge · 发表于 2009-6-9 19:07:49

据了解，国内真正意义上的第一条曲轴悬挂调质线就是天津五院设计完成的，该炉子具有调质＋正火的双重功能，加热采用国产辐射管，集放式悬链结构，每件小车载重600Kg，节拍为12分钟，可调，淬火槽采用双槽结构，目前仍在使用，由于加热段温度升温较慢，实际使用过程中未能达到设计要求

天津鼎元 · 发表于 2009-7-10 08:51:04

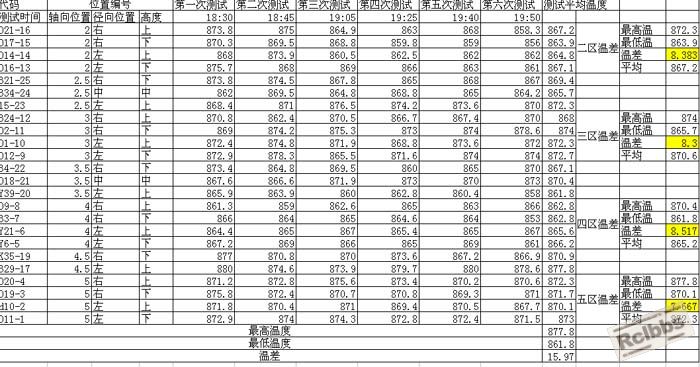

最后统计结果，淬火炉2345区总体温差小于16度，各区温差小于9度。

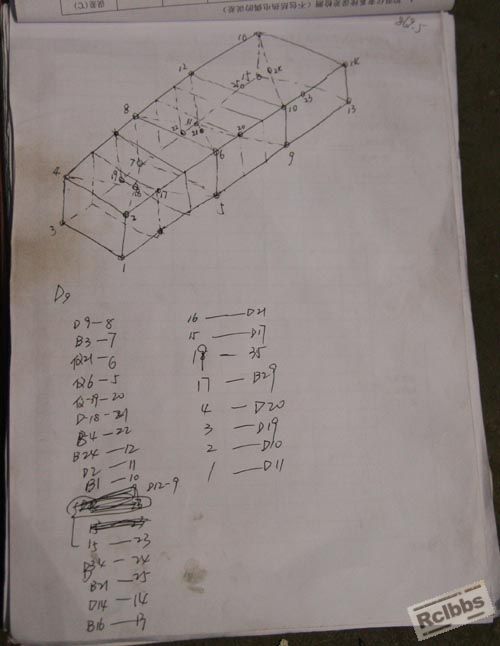

测试偶分布图

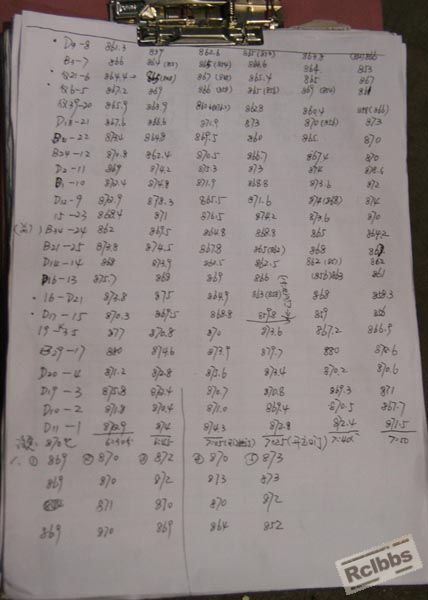

原始记录

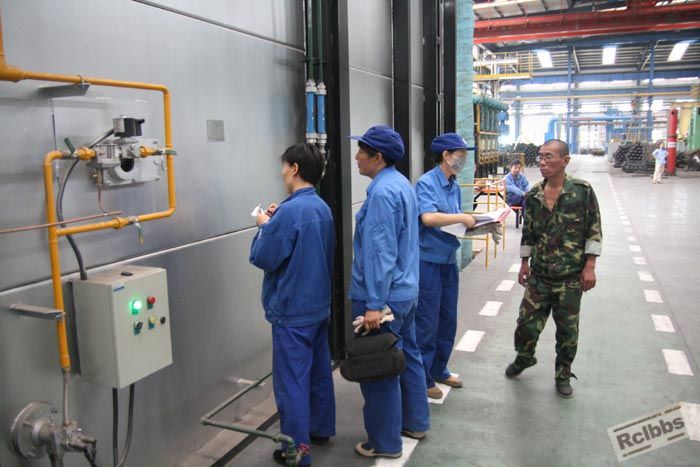

一机集团检测中心人员检测中。。

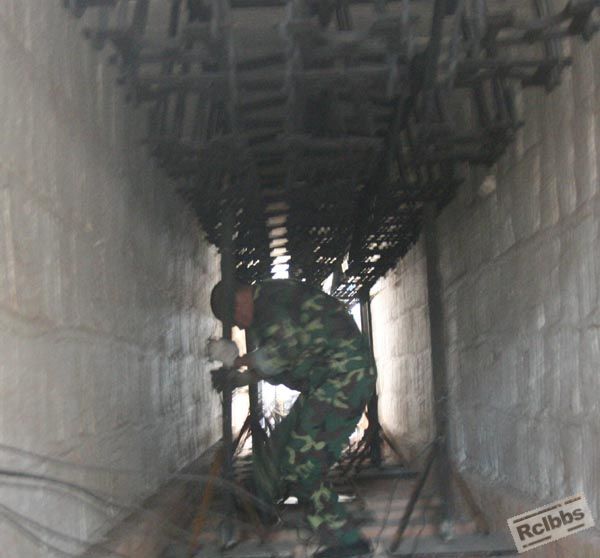

安装检测偶

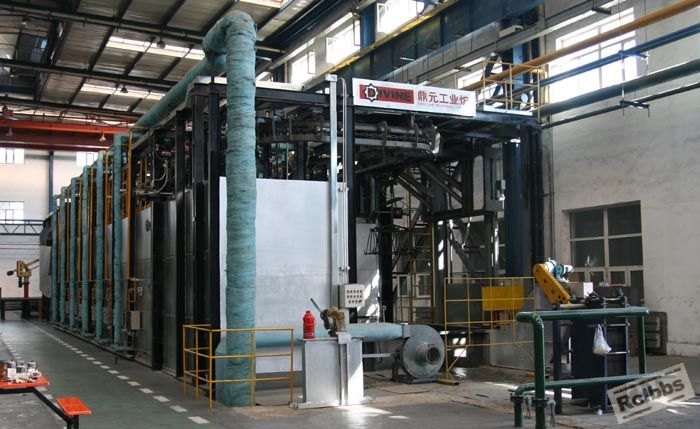

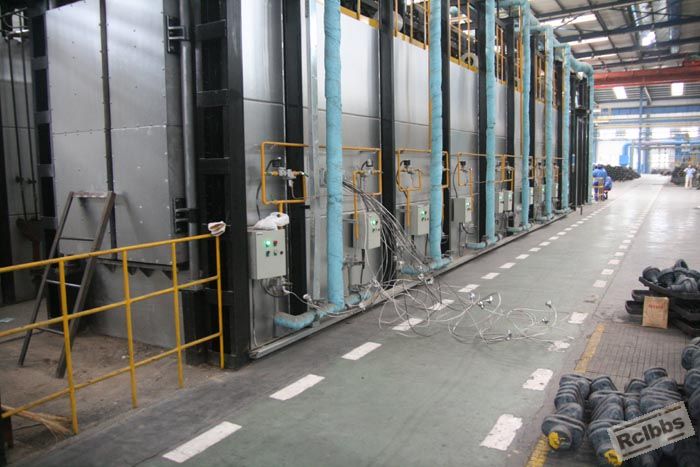

设备全景-后

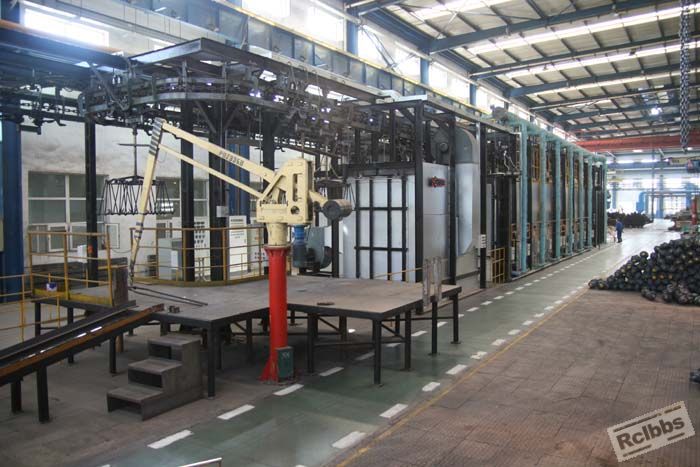

设备全景-前

[ 本帖最后由天津鼎元于 2009-7-10 08:56 编辑 ]

天津鼎元 · 发表于 2009-7-10 09:04:16

除了加热一区不检测，2345各区四个角，以及相连的中点对角、中点都在检测范围内！

一机检测中心的人告诉我们，她们从来没有检测过这么长的炉子，而且效果这么好，作为燃气加热热处理炉，在如此严格的检测下，能达到温差小于9度。

我们技术部的同事在炉门设计、烧嘴布置、热电偶位置选择、烟道排烟布置以及悬链密封设计上确实没有白费心思！

[ 本帖最后由天津鼎元于 2009-7-10 09:10 编辑 ]

divine · 发表于 2009-7-10 10:37:43

我公司大型悬挂式燃气加热调质线通过了包一机检测中心所进行的五点温场测试.

[ 本帖最后由 divine 于 2009-7-10 10:46 编辑 ]

divine · 发表于 2009-7-10 10:58:04

原帖由 lyforge 于 2009-6-9 19:07 发表
据了解，国内真正意义上的第一条曲轴悬挂调质线就是天津五院设计完成的，该炉子具有调质＋正火的双重功能，加热采用国产辐射管，集放式悬链结构，每件小车载重600Kg，节拍为12分钟，可调，淬火槽采用双槽结构，目前仍 ...

如你所说，这条线安装在了洛拖。加热段升温慢不是主要问题，影响升温速度的因素很多，有材料的传热系数，炉子的密封效果，加热功率匹配等。只要升温速度不影响产能，不造成大的热能损失，达到了合同的要求，这个炉子同样算是合格的。
我公司为南昌齿轮锻造厂做的悬挂调质线同样具备正火＋调质的功能，同样采用了双淬火槽。空炉升温不到两小时即可达到工作温度，满载生产，工件半小时就可完成加热。加热管一年来只换了两支。

[ 本帖最后由 divine 于 2009-7-10 11:01 编辑 ]

天津鼎元 · 发表于 2009-7-10 23:25:15

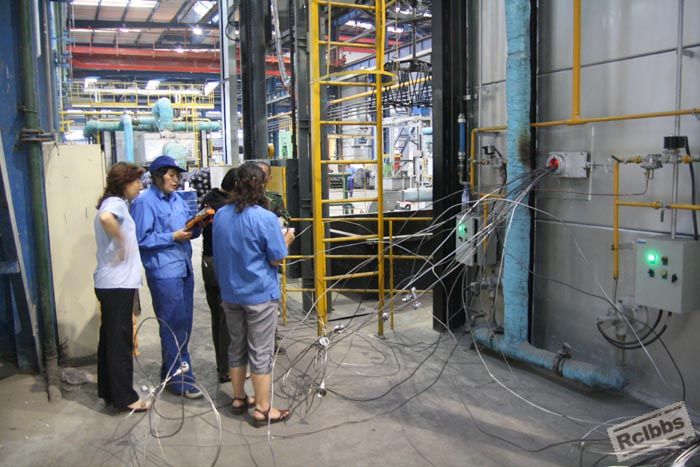

检测现场

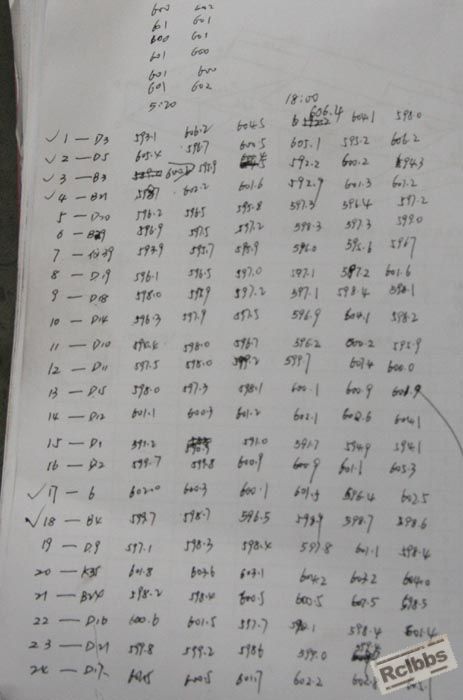

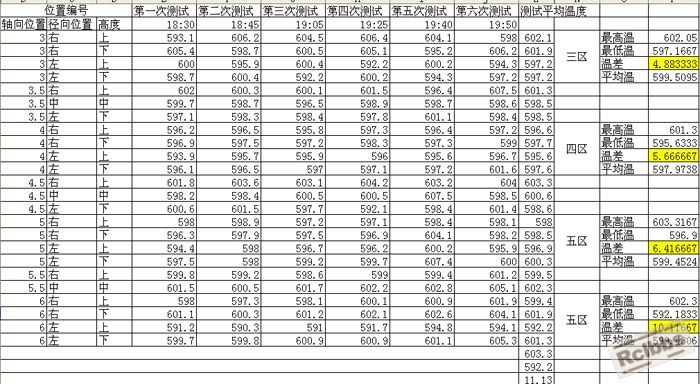

原始数据

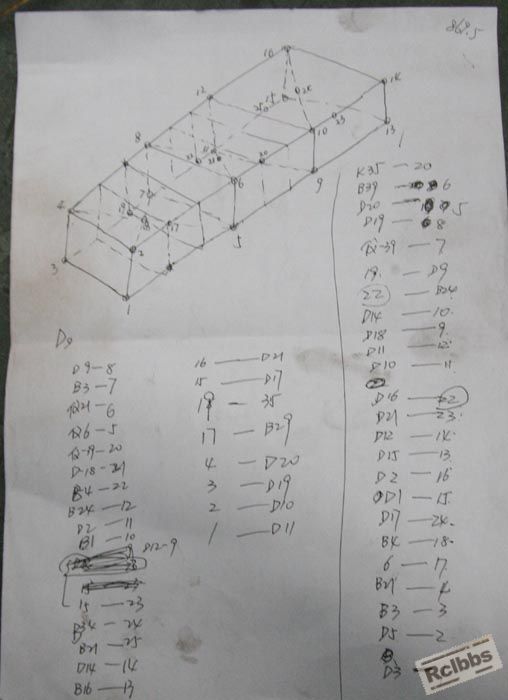

热偶分布图

检测结束了，两个炉子检测费巨贵！幸亏是一次通过，否则还要花钱！

结果还是很满意的，只有6区，因为温度低，且炉内没有件，因此炉内负压，出料炉门往炉子里灌空气，因此六区下面的温度比较低，六区温差比较大，但仍在技术协议要求范围内。

天津鼎元 · 发表于 2009-7-11 08:01:52

测试结果显示：

对于870度设定温度的淬火加热炉，即使空炉状态，进出料门也有微正压，因此炉门密封对温场均匀性影响并不大，各区温差都能小于9度。

对于600度设定温度的回火加热炉，一般是下部微负压（对于比较高的炉膛，下部的负压更大），这时炉门密封尤其是下部密封对设备的进出料段温度均匀性就有比较大的影响了。2345各区温差都小于7度，6区出料端左下角温度偏低是因为测试偶从该处窥视孔进入，窥视孔不完全密封所导致。

大型连续式燃气加热炉只要设计合理，温差应该可以达到10度以内的电炉水平。

有个问题：原来以为600度会有比较大的温差，可是结果确相反，怎么回事？

yuejunsong · 发表于 2009-7-17 14:30:36

整个热处理车间有多台热处理生产线,地面以下是预先做好的烟道,并且厂房外有很高的烟囱,以利于烟气的排放.

多来米 · 发表于 2009-7-17 22:11:01

要顶一下。

GUJIANGHUA · 发表于 2009-7-20 02:00:45

这么大的炉保养及维修人员厂家有培训过吗

zhengnanshan · 发表于 2009-8-21 21:22:01

这设备已经建了几年了，本来早就应该完成了，根据我所知道的，应该是技术支撑没到位，所以一直拖了好久才完成的。另外这种炉子早就改成电炉了，用电清洁、可靠，便于维修。

stove · 发表于 2009-8-23 18:56:31

35# zhengnanshan
我觉得这种大型设备用气更经济些！特别是在一些天然气资源丰富的地区。

yuejunsong · 发表于 2009-9-17 16:08:02

35# zhengnanshan

不是技术问题，我们为南昌齿轮锻造厂制作的悬挂式正火调质生产线早就生产了，电加热的。 本帖最后由 yuejunsong 于 2009-9-17 16:12 编辑

zybzyb · 发表于 2009-9-18 23:22:58

我们有一台德国进口的悬挂式抛丸机，由于使用较长时间，悬挂式轨道已磨损严重，我很想借用你们那种悬挂式环链，德国进口的悬挂式滚轮，国内质量达不到那标准，我是搞热处理设备及清理设备的，对你们的设备很感兴趣，我们有一条西安电炉所设计的摆动线要进行大修改造。很想与你联系，我的网址：zybzyb60@163.com

zybzyb · 发表于 2009-9-18 23:33:18

很想知道你们悬挂架在炉内中间过道是用什么来密封的，是通水来密封的吗，能用多长时间？

divine · 发表于 2009-9-21 07:55:39

39# zybzyb

是通过鱼鳞盖板来密封的。吊架在淬火时并不入水，使用寿命很长的！
