楼主: kwkw103

[求助] 求助-轴热处理断裂分析!急盼!!!!多谢!!!

  [复制链接]

该用户从未签到

发表于 2011-2-12 21:30:08 | 显示全部楼层
北京中仪天信科技有限公司
请搂住补充该轴的外径、内径、长度等数据,并告知热处理方法。
    初步观察,有以下印象:
1、断裂形式为 ...
两湖两广两河山 发表于 2011-2-12 08:41



    感觉分析的有道理!!

该用户从未签到

发表于 2011-2-13 14:12:04 | 显示全部楼层
确实是很有意思的一个断裂,我的看法是一定存在原始缺陷,再野蛮的装卸,把这么粗的一根轴摔断成这么整齐断面的两截,也是不可思议的,更何况45钢淬不透的,不可能全部淬成马氏体,摔成脆断的两截。
不知道硬度多少?新鲜断裂时截面是否存在局部黄锈现象?或有的地方有褐色陈旧痕迹?
断裂分析因为样品的唯一性,所以对断口的详细描述和记录非常重要,建议对不同区域取样进行扫描电镜断口观察,例如里圈,外圈,里外圈的结合处都应该做断口分析,看断口是什么性质。
还有详细的工艺过程要描述一下,不能问什么答什么。
有没有可能大轴淬火过程冷却时间过长完全冷透了?如果是这样就好解释一点。

该用户从未签到

 楼主| 发表于 2011-2-14 08:34:36 | 显示全部楼层
回复 42# gtn1314


  多谢专家意见,意见在找资料,肯定不是因为装卸摔的,如果这么大根轴摔都摔断了,那还谈什么使用多少年呢。。。

签到天数: 121 天

[LV.7]常住居民III

发表于 2011-2-14 08:39:18 | 显示全部楼层
断裂位置内孔是否有台阶?如有,台阶过渡是否圆滑?

签到天数: 489 天

[LV.9]以坛为家II

发表于 2011-2-17 08:50:49 | 显示全部楼层
不同行业的不同中等直径的轴产品(直轴或台阶轴),都有这样的案例,断裂部位与圆角无联系,且都是一批产品中发生一件,基本都在在热处理-精加工至成品,在随后的搬运放置时断开。

签到天数: 23 天

[LV.4]偶尔看看III

发表于 2011-2-17 13:53:12 | 显示全部楼层
从该轴断口看,断裂从里面开始,因此,虽然你探伤没有裂纹,但是分哪种探伤,如果是表面探伤,你无法排除原来就有裂纹。
如果热处理前没有裂纹,那么应该是淬火裂纹,你应该给出该轴的尺寸,技术要求和检验结果。同时不能排除延迟断裂。希望你能将检验结果告诉大家

该用户从未签到

发表于 2011-2-17 14:18:41 | 显示全部楼层
从断口看,我感觉是脆性断裂,与热处理有很大的关系,,而且有早期裂纹

签到天数: 30 天

[LV.5]常住居民I

发表于 2011-2-17 14:21:00 | 显示全部楼层
是不是早期裂纹,加上野蛮装卸过程中的外力,就断开了, 期待真相

签到天数: 489 天

[LV.9]以坛为家II

发表于 2011-2-22 08:53:28 | 显示全部楼层
这类轴的断裂一般有以下特征:
1、“正断”特征明显;
2、常在一批轴中如此断裂仅一根;
3、直轴或台阶轴均有这种案例,其中台阶轴不是断在细径处,而是断在粗径处;
4、断裂位置并无几何尺寸或结构的突变,与圆角、阶梯等不相关;
5、断裂均发生在调质后的加工或搬运过程中。中频淬火“进行中”也有类似个案。

签到天数: 23 天

[LV.4]偶尔看看III

发表于 2011-2-22 13:26:44 | 显示全部楼层
回复 49# 两湖两广两河山


    按你所说应该是延迟断裂,回火不及时导致或回火不好导致

签到天数: 489 天

[LV.9]以坛为家II

发表于 2011-2-22 16:34:59 | 显示全部楼层
较粗-较长-直轴的这种断裂方式,分析已经证明(资料保密)基本是钢锭冒口等缺陷带入产品,所以在一批轴中仅出现一件断裂。
1、在材料开坯以及锻造成形过程中已在缺陷处产生内裂,淬火时因热应力和表层马氏体转变的体积变化,将内裂扩展至正断。
2、在材料开坯以及锻造成形过程中未产生内裂,淬火时因热应力和表层马氏体装变的体积变化,过渡区形成很大的拉应力,在材料心部偏析区(材料结构薄弱处)发生正断。轴颈较粗处比较细处这种拉应力更大。

评分

参与人数 1热处理币 +5 收起 理由
gtn1314 + 5 听起来有一定道理。

查看全部评分

该用户从未签到

发表于 2011-2-23 09:11:27 | 显示全部楼层
回复 51# 两湖两广两河山


    严重支持,我们也遇到过,嘿嘿
  都是锻件,批次就断一根
  最现实的例子来源于轧制钢材,有心的可以观察一下,具体不详细描述,主要观察扎材的两端和中间的区别,毛坯或者热处理后都可以

该用户从未签到

发表于 2011-3-3 21:32:12 | 显示全部楼层
各位老师好!
此轴为31.5MN水压机柱塞,断裂部位外径800mm、内径400mm。锻造厂主要生产实心毛坯,正、回火后粗加工外圆至表面粗糙度6.3,按照JB/T3963压力容器锻件超声波探伤标准检测,在该柱塞断裂部位未发现缺陷存在。转交给加工、热处理厂,因不是同一个单位,无法知道加工及热处理情况。
随后我将图纸发上来,烦请各位老师帮我们分析一下!谢谢!

该用户从未签到

发表于 2011-3-3 22:12:24 | 显示全部楼层
断裂的很平,呵呵,应力太神奇了

签到天数: 793 天

[LV.10]以坛为家III

发表于 2011-3-4 08:07:54 | 显示全部楼层
不知楼主用的什么探伤,探伤也有一定的局限性,这种横向裂纹有些是探不出来的.那么大的件调质只是表面很浅的一层,不起什么作用吧.
那么平整的断口应该是原来就存在缺陷的.

签到天数: 489 天

[LV.9]以坛为家II

发表于 2011-3-7 08:43:11 | 显示全部楼层
这种横向裂纹是探得出来的-斜角探头UT。

该用户从未签到

 楼主| 发表于 2011-3-7 10:58:24 | 显示全部楼层

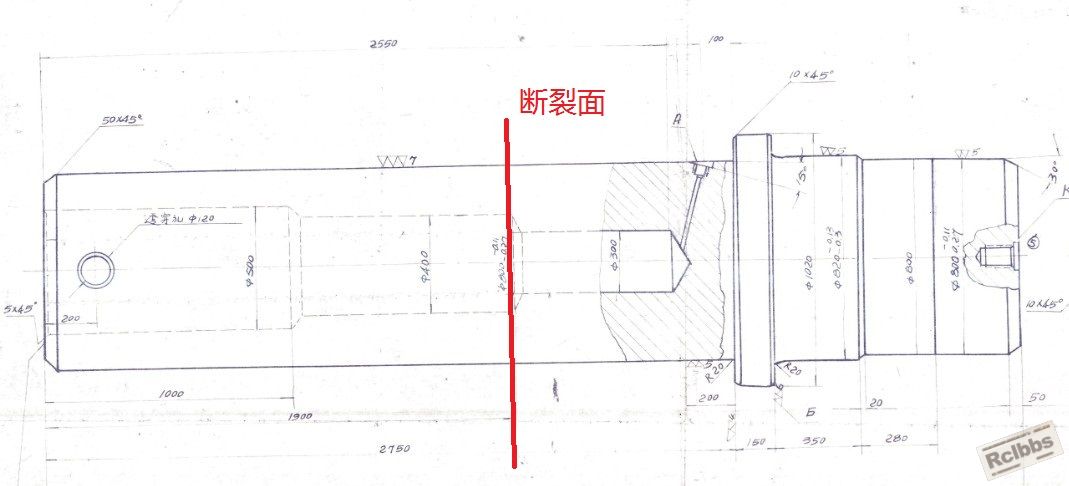

下面传上轴的尺寸形状
双击图片可放大看。。
请不要怀疑探伤水平,直探头,斜探头,高频,低频探头全扫查,若有内部环形或i其他裂纹存在,很明显能发现的,请各位分析点其他的。,

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

签到天数: 1875 天

[LV.Master]伴坛终老

发表于 2011-3-7 11:35:03 | 显示全部楼层
本帖最后由 txljh8 于 2011-3-7 11:38 编辑

回复 57# kwkw103
建议根据断裂力学中断裂韧性,核算该直径材料的临界裂纹尺寸(内孔相当于“裂纹”、局部存在应力集中)。

签到天数: 1875 天

[LV.Master]伴坛终老

发表于 2011-3-7 21:19:21 | 显示全部楼层
具有:1。回火脆性断裂宏观特征
      2。冷脆金属低温脆断(冷脆转折温度)宏观特征
      3。第二相质点致脆断裂宏观特征

该用户从未签到

发表于 2011-3-7 21:34:31 | 显示全部楼层
是脆性断裂,可以检验一下原材料的非金属夹杂及偏析,也可能是热处理后回火不充分,应力未得到消除
