20CrMnTi渗碳淬火心部组织异常!（图片）

yanmingh · 发表于 2007-11-9 15:40:40

工件：材料20CrMnTi，有效厚度30mm；
热处理：预先正火，井式炉930渗碳后随炉降温至840（炉温没条件测）直接淬火，等温淬火油，有油搅拌和冷却器。
检查结果：表面硬度63~64HRC，M 5级，残A 4级，C 2级。基本上合格。

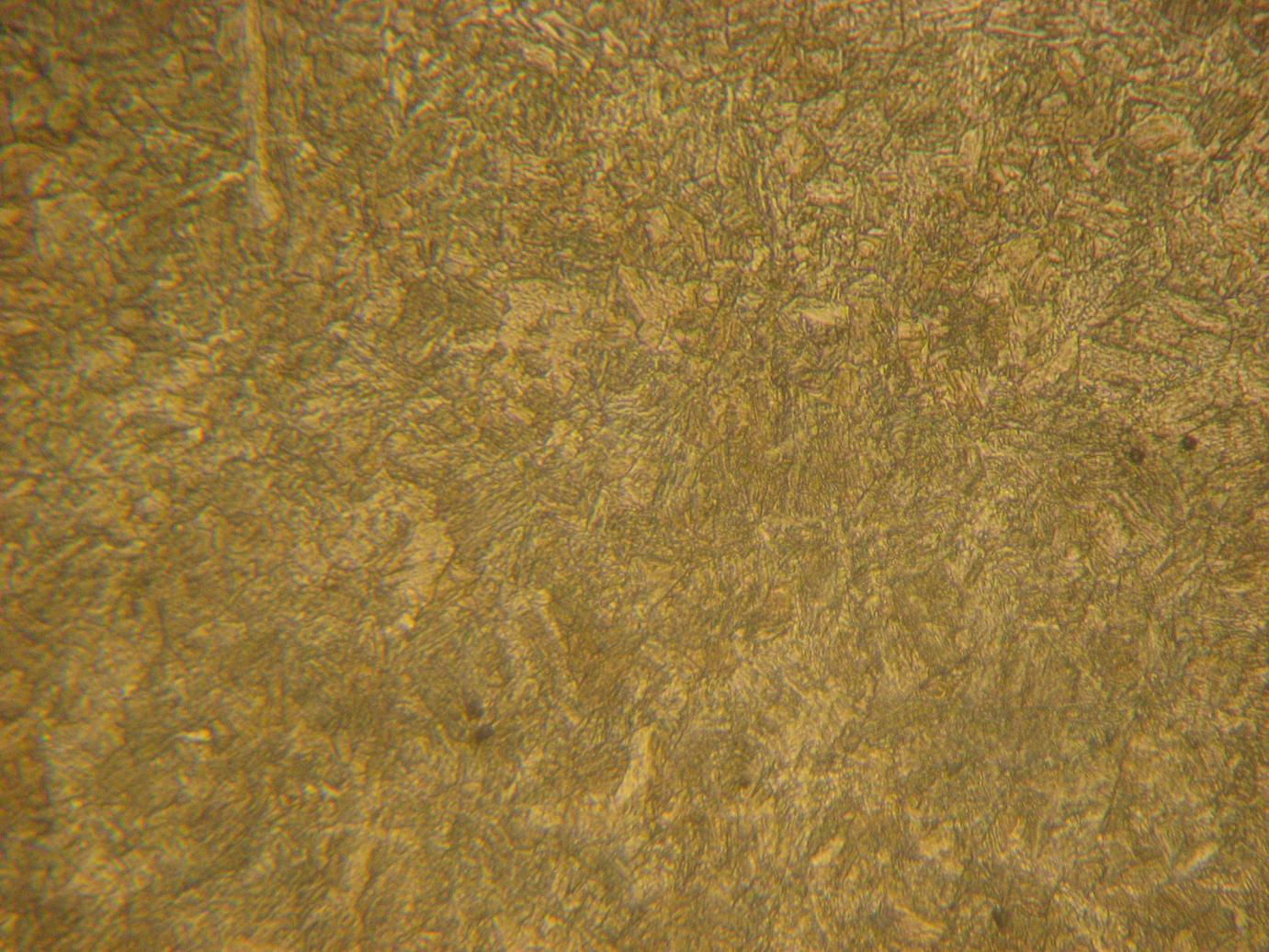

心部硬度30~32HRC ，组织如图，（不太清楚，数码相机在简易显微镜下手持拍的。），心部组织好象比较复杂，有低M 、S、F 、甚至P 。
请教各位高人这是怎么回事呢？是油的冷却性能不好，还是炉温低了？

stigershu · 发表于 2007-11-9 19:45:44

有较多的条状F存在，为冷却不足造成的饿

sdjjx · 发表于 2007-11-9 19:54:57

铁素体应该是先共析铁素体，是淬火温度较低所致，可能是炉温不准，显示的温度不是实际温度。还有可能是空气中冷的时间较长产生的。
另外，油的冷却性可能差一些，搅拌速度是不是很强烈。

霜月 · 发表于 2007-11-9 20:19:08

炉温没有问题，这是30mm厚的20CrMnTi零件采用等温淬火油冷却的结果，建议改用快速淬火油或一般的冷油。

天天小非 · 发表于 2007-11-13 15:44:05

心部组织粗大,说明淬火温度高.另外冷速不够造成该组织.检查一下材料的淬透性和淬火介质问题

yanmingh · 发表于 2007-11-13 16:53:38

组织不是粗大。是有点乱！

周建国 · 发表于 2007-11-14 19:01:53

回复楼主，心部组织异常。从你的心部组织看有M,F,S,甚至P.典型的淬火冷却不足造成的。建议检查一下装炉方式，油冷却性能的检测。

5723 · 发表于 2007-11-14 20:42:52

心部魏氏组织，渗碳温度高，冷却速度慢造成的。

fanchao · 发表于 2009-11-6 20:50:49

原材料未正火

JFD3 · 发表于 2009-11-8 20:11:59

应该用20CrMnTiH料

limeihua20 · 发表于 2009-11-9 11:21:21

炉有问题吧。建议查查。。

fuweimouse · 发表于 2009-11-10 20:32:25

冷却不足或是原材料化学成分有问题导致材料淬透性不够

世人 · 发表于 2009-11-14 21:17:40

楼主：20CrMnTi是生产齿轮吧？该材料经渗碳后渗碳层大约1.5mm左右，因此表面硬度很高。而该材料心部硬度一般很低，这是正常的。齿轮表面要耐磨而心部要有足够的韧性寿命才能长。

JSNZF · 发表于 2009-11-18 20:05:13

怎么这心部组织有人说冷却不足有人说淬火温度高。到底是那一种啊

ZX771 · 发表于 2009-11-18 21:10:58

图片基本上能清楚表现渗碳淬火后的心部组织：低碳马氏体+贝氏体，至于楼主所说的F 、P似乎不明显或并不存在。渗碳淬火心部组织中的游离F只允许限量存在，经观察认为图中的浅色片状物不是F，而是方向正好面对着视线的马氏体或贝氏体的块片，可以用加深腐蚀的方法加以验证，如真是F的话就耐腐蚀不会变色。

cqitstudent · 发表于 2009-11-19 13:59:49

弱弱的问句，你们说的S是什么东西啊？

HRC · 发表于 2009-11-19 22:41:37

S是索氏体。
感觉此组织很正常，只有少量的铁素体，呈细条状。

junjingli123 · 发表于 2009-11-19 23:08:24

心部组织是不太正常，导致硬度偏低，一般来说20CrMnTi这种材料渗碳淬火回火后，心部硬度应该达到33-48HRC的，这主要与两个方面有关，一是淬火介质，二是原材料的淬透性，建议从这两个方面着手解决，可以先检验一下去原材料的淬透性，然后用快速淬火油淬火试一下

ZX771 · 发表于 2009-11-20 12:41:18

这张图片渗碳淬火后的心部组织属正常，没有过量游离铁素体。若硬度在合格范围则无需多虑，如果硬度还不够可加强冷却或采用保证淬透性材料比如20CrMnTiH。

fkdingding · 发表于 2009-11-20 15:24:42

感觉挺正常的啊？
