大家一起来讨论下水管的断裂失效分析

hxylanmei

鑫润 发表于 2012-11-22 13:37
正如您所说，问题当出在B处支架上，断口没了你还可以对焊接等组织做个金相分析啊

说的是，正在制样，一会就能出结果了，估计没什么问题。

鑫润

正如您所说，问题当出在B处支架上，断口没了你还可以对焊接等组织做个金相分析啊

hxylanmei

发动机台架试验100+小时，水管断裂，管子材料E195（1.0034）。水管只有2处与支架用螺栓把紧，见下图的A和B处。

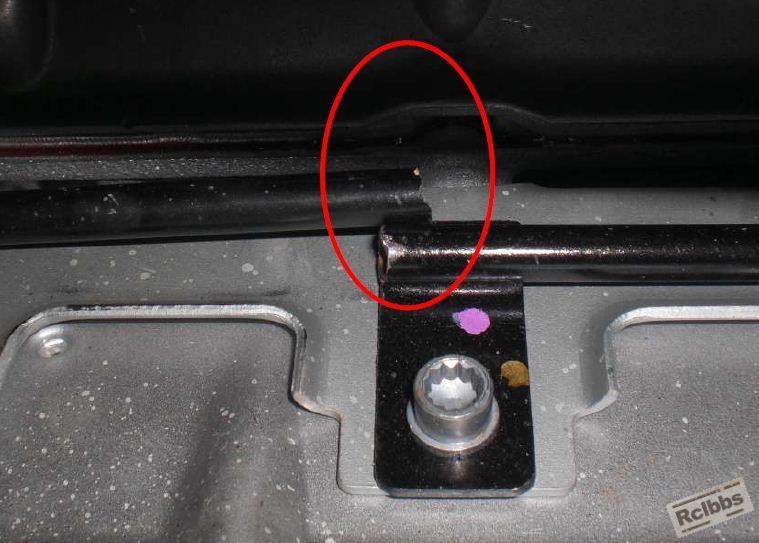

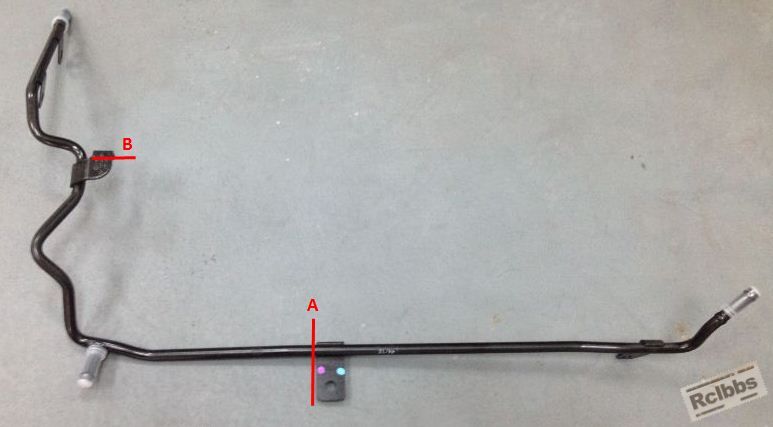

Overview 和A处断口

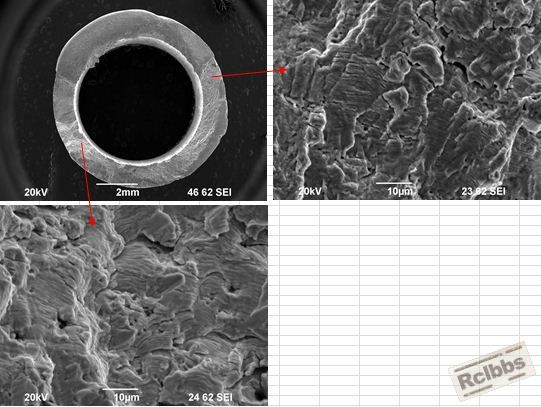

对A处断口用扫描电镜观察，发现疲劳辉纹。断口部分位置已经磨损了。初步判断为管整体受外力周期性震动，导致疲劳断裂，无应力集中。
A处扫描电镜观察


观察失效水管，随后发现B处把紧螺栓处已断裂，断口磨损严重无法分析，自我反省了一下，此处应该在一拿到件第一时间就发现的，却粗心大意，A处断口都整完了才看到。

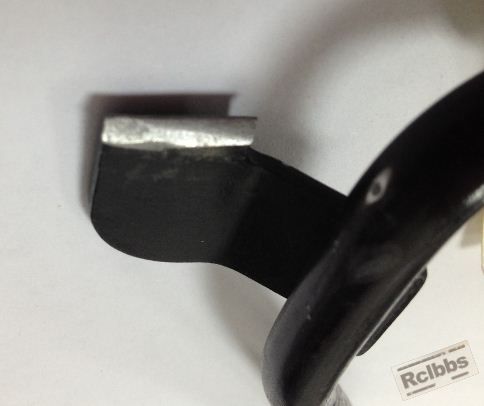

B处断口，已全部磨损。


B处应先断裂后导致管随着台架运转而进行周期性震动，最终导致A处断裂。

材料检验合格，包括A和B处的材料硬度与焊接质量，图片不上了。

总结得不太好，坐等各位专家指导。
