求分析30CrMnTi淬火组织

热工女将 · 发表于 2012-11-30 18:24:22

我感觉组织为回火索氏体+少量铁素体

子玄 · 发表于 2012-11-29 22:02:16

工艺要求那硬度，按道理就是500左右回火了。

子玄 · 发表于 2012-11-29 21:41:35

难道是冷的不彻底的自回火？淬火不可能这个硬度。不象没淬硬的组织啊。

琉璃苣的微笑 · 发表于 2012-11-29 21:44:56

子玄发表于 2012-11-29 21:41
难道是冷的不彻底的自回火？淬火不可能这个硬度。不象没淬硬的组织啊。

我也感觉到奇怪呢，我看着也感觉不像是马氏体啊。工艺要求就是这个硬度。等明天我打一下硬度看看吧~~

mt402 · 发表于 2012-11-29 21:26:46

是回火索氏体+少量铁素体，没看到有回火屈氏体。我们单位一直做30CrMnTi的，是淬火加上400度的回火，一般硬度控制在HRC38-42。

琉璃苣的微笑 · 发表于 2012-11-29 21:31:50

mt402 发表于 2012-11-29 21:26
是回火索氏体+少量铁素体，没看到有回火屈氏体。我们单位一直做30CrMnTi的，是淬火加上400度的回火，一般硬 ...

可是我们公司没有回火处理，就只淬火处理了，怎么能得到索氏体？

子玄 · 发表于 2012-11-29 19:46:33

应该是回火T和S，我看得不是很准，等高人来给最终答案！

琉璃苣的微笑 · 发表于 2012-11-29 19:33:11

子玄发表于 2012-11-29 19:23
应该是回火组织，还有30CrMnTi一般不是只有30CrMnSi或20CrMnTi吗？

是回火索氏体吗？还是回火马氏体？

琉璃苣的微笑 · 发表于 2012-11-29 19:34:00

子玄发表于 2012-11-29 19:23
应该是回火组织，还有30CrMnTi一般不是只有30CrMnSi或20CrMnTi吗？

我也不是很了解不过我们公司确实是一直用30CrMnTi，肯定是不会错的

琉璃苣的微笑 · 发表于 2012-11-29 19:18:37

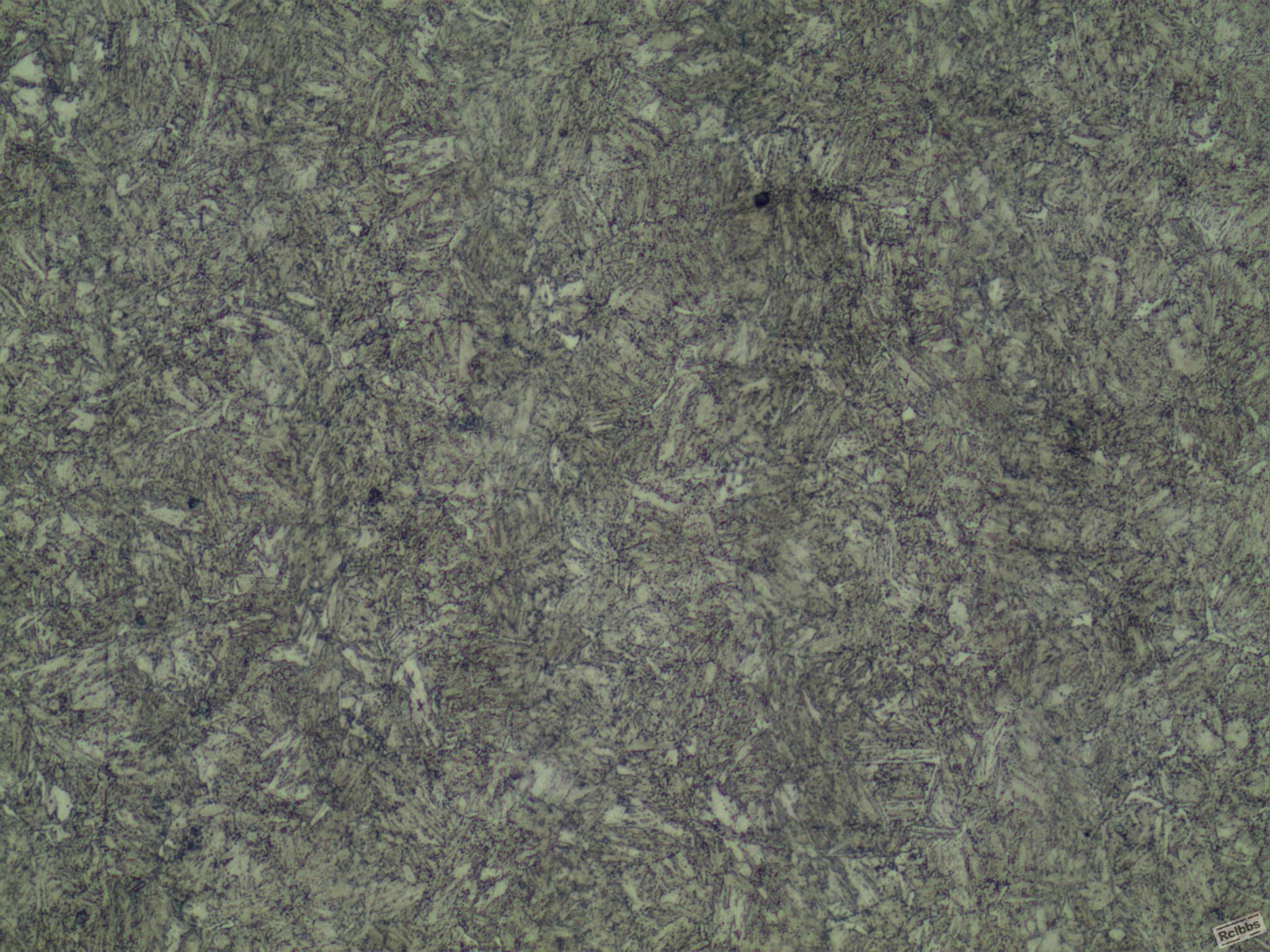

今天看了一个30CrMnTi的金相，其热处理方式为淬火处理，要求其硬度为HRC35-40.目前只有这些资料，求大家帮忙看一下以下组织是淬火马氏体吗？我不是很能确定~~

此图为500倍的

谢谢啦~~

子玄 · 发表于 2012-11-29 19:23:05

本帖最后由子玄于 2012-11-29 19:23 编辑

应该是回火组织，还有30CrMnTi一般不是只有30CrMnSi或20CrMnTi吗？

		自动登录	找回密码
密码			免费注册

[求助] 求分析30CrMnTi淬火组织
