高锰钢离心铸造---金相分析（问题出在哪儿）

devildoevil · 发表于 2012-12-24 11:03:45

是啊，现在机械性能肯定是不合格的啊

devildoevil · 发表于 2012-12-13 22:57:54

本帖最后由 devildoevil 于 2012-12-13 23:00 编辑

最近开发了一个新产品，离心铸造高锰钢

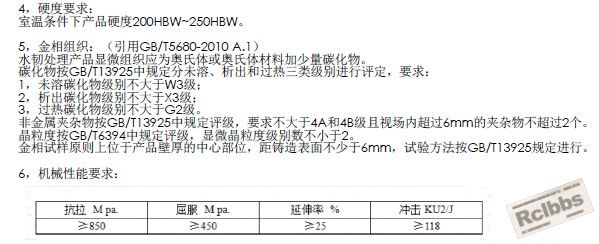

要求：

金相：

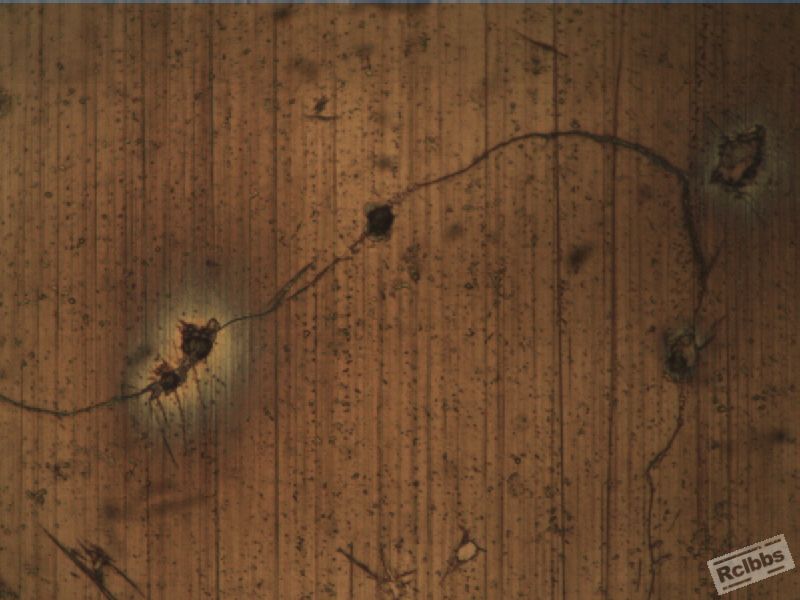

400X

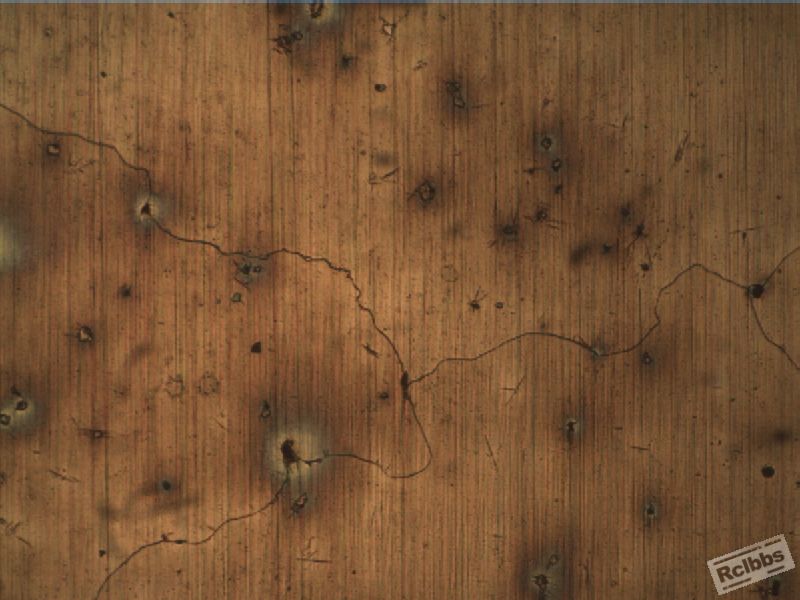

100X

实际成份：

硬度实际值：209BHN

问题：

1，请帮忙分析这个金相是不是满足要求？
2，我个人认为是不满足要求。
3，请问产生问题的原因？
4，应该从什么地方着手处理这个问题！

如果有能做离心铸造的单位可以联系我：这个项目年销售大概1000W的样子。

ZX771 · 发表于 2012-12-14 08:17:02

请参照这个标准：GB/T 13925-1992 铸造高锰钢金相，就以上金相照片看属于单一奥氏体相，应该是正常组织。建议试样再做好一点，在100倍下看看晶粒大小。

leomet · 发表于 2012-12-14 19:39:07

現在機械性能不合格嗎?

		自动登录	找回密码
密码			免费注册

[求助] 高锰钢离心铸造---金相分析（问题出在哪儿）

本帖子中包含更多资源
