同一零件不同部位硬度要求不同的处理

zhk · 发表于 2013-7-2 15:30:11

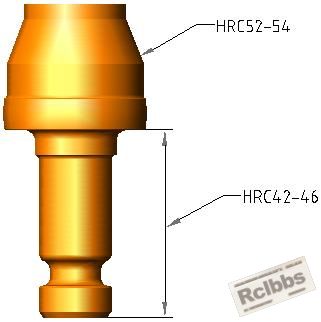

请教Φ33×Φ17的42CrMo材质的阶梯轴零件，可否做到大端HRC52-54，小端HRC42-46？

看海的鱼 · 发表于 2013-7-2 15:33:43

局部感应淬火，可以提高表面硬度。但差别太大的就不晓得了。。。

esom · 发表于 2013-7-2 16:28:53

如果是表面高频淬火的话很好办，先做小端+高温回火，再做大端+低温回火

找漏洞 · 发表于 2013-7-2 20:18:24

提示: 作者被禁止或删除内容自动屏蔽

uu263 · 发表于 2013-7-3 15:45:11

只要表面硬度还是整体硬度？要求没说清楚

zhk · 发表于 2013-7-8 12:20:37

uu263 发表于 2013-7-3 15:45
只要表面硬度还是整体硬度？要求没说清楚

不好意思，要求的是整体硬度。

楼外楼 · 发表于 2013-7-8 13:16:03

STEP1：零件整体热处理（淬火+回火），调整硬度到HRC42-46。
STEP2：对大头部门D33部分进行中频淬火（必要的话加低温回火），得到HRC52-54。
备注：阶梯轴连接处可能会有轻微的自回火。

05362866637 · 发表于 2013-7-8 13:26:35

表面淬火，用2种比例的淬火液

uu263 · 发表于 2013-7-8 20:03:42

zhk 发表于 2013-7-8 12:20
不好意思，要求的是整体硬度。

仅是避免硬度的话，小端可以加大余量，不过也费刀。

hexiaowei1530 · 发表于 2013-7-9 13:22:39

9楼的办法和我想的差不多，锻后进行热处理，然后再进行加工

muouyu · 发表于 2013-10-29 15:07:58

整体做到高硬度回火，低硬度部分高频回火

离别钩 · 发表于 2013-10-29 15:51:43

先整体淬火250℃回火，然后将下半部分浸入420℃盐浴，透热即可出盐浴空冷（或水冷）。可以通过计算算出或实验确定加热时间，只是有个硬度的过度区域。

zhk · 发表于 2013-10-31 15:17:43

多谢了，先试试看结果咋样

长不胖HY · 发表于 2013-11-1 00:55:18

本帖最后由长不胖HY 于 2013-11-1 00:57 编辑

muouyu 发表于 2013-10-29 15:07
整体做到高硬度回火，低硬度部分高频回火

高频不容易控制好温度.如果是大批量生产，可用中频自动化生产线回火.少量的话12楼办法可行.

王红军 · 发表于 2013-11-3 22:31:56

我赞同4楼的说法。

wzxdandan · 发表于 2013-11-7 17:19:46

工件形状不规则，又要求整体硬度而不是一定的硬化层，个人感觉感应加热淬火不合适。

		自动登录	找回密码
密码			免费注册

找漏洞找漏洞当前离线积分 1120 IP卡该用户从未签到	发表于 2013-7-2 20:18:24 \| 显示全部楼层提示: 作者被禁止或删除内容自动屏蔽
找漏洞找漏洞当前离线积分 1120 IP卡该用户从未签到
	回复支持反对使用道具举报显身卡

[求助] 同一零件不同部位硬度要求不同的处理
