[求助] 齿轮裂纹(渗碳后发现)产生的原因

[复制链接]

该用户从未签到

发表于 2013-7-9 09:21:19 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司

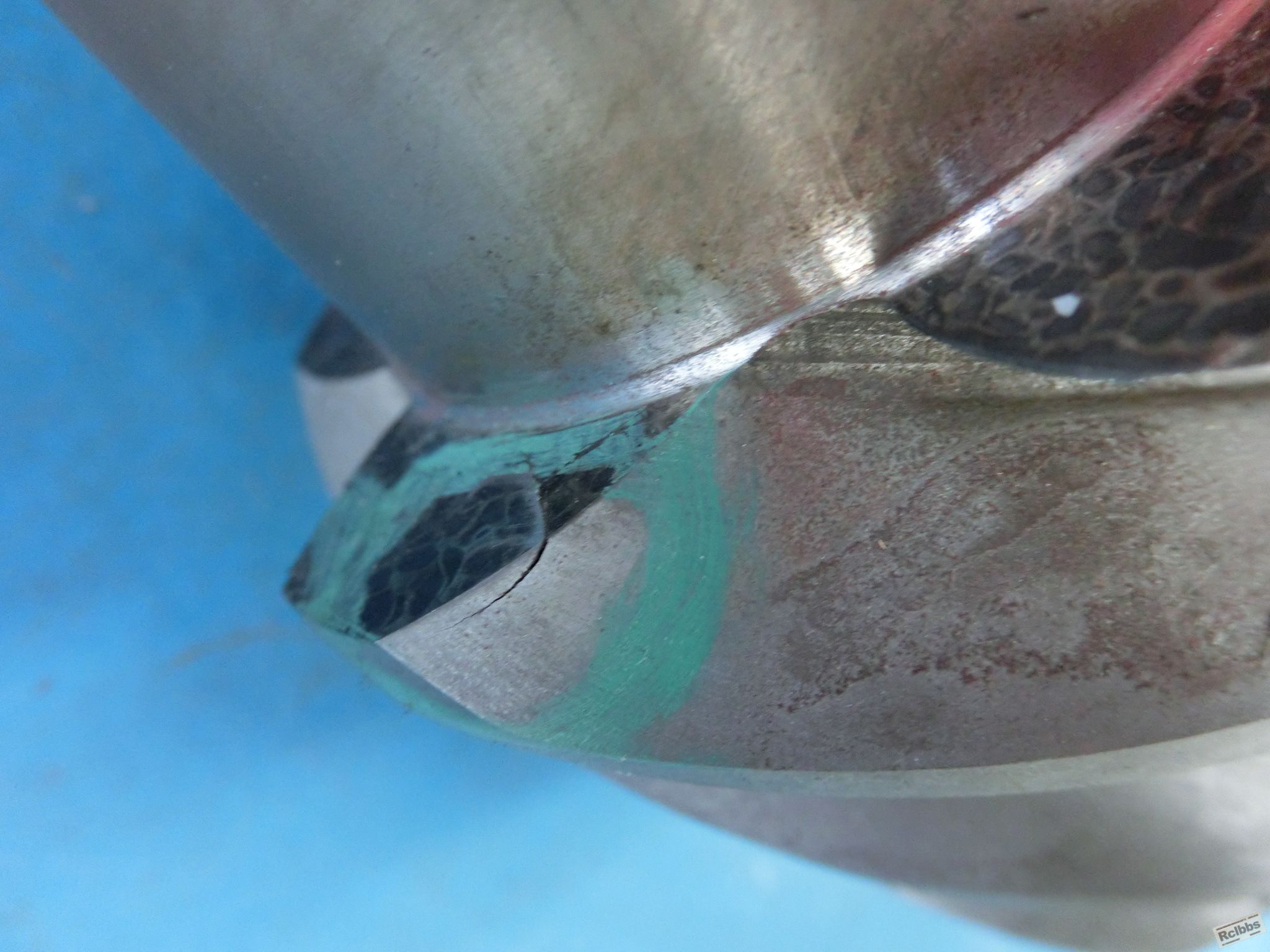

我司近期生产的一批齿轮,有1件在齿部发现裂纹(具体见图),想求各位大侠分析裂纹产生的原因。我司齿轮采用的是双推盘连续炉渗碳,富化气是丙烷。

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

评分

参与人数 1热处理币 +10 收起 理由
stove + 10 热处理技术@分享活动!帖子已由论坛微博(微.

查看全部评分

签到天数: 11 天

[LV.3]偶尔看看II

发表于 2013-7-9 15:14:21 | 显示全部楼层
说实话,这张图看不太清楚,最好是有裂纹处标注一下。
回复 支持 反对

使用道具 举报

签到天数: 5 天

[LV.2]偶尔看看I

发表于 2013-7-9 16:20:06 | 显示全部楼层
该产品是457还是485?
回复 支持 反对

使用道具 举报

签到天数: 5 天

[LV.2]偶尔看看I

发表于 2013-7-9 16:28:49 | 显示全部楼层
个人意见,我认为你这个应该是原始组织在锻造时就已经出现组织轻微裂纹了,热处理时在热应力和组织应力作用下裂纹进一步放大,从而造成上面的现象,建议楼主检验一下同一批量的毛坯,最好能探伤一下。。
回复 支持 反对

使用道具 举报

签到天数: 313 天

[LV.8]以坛为家I

发表于 2013-7-9 16:41:13 | 显示全部楼层
从一张照片不敢妄言。
建议多角度拍几张照片,再将处理过程、简单检验数据说明一下。
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-7-10 08:31:44 | 显示全部楼层
卯金刀 发表于 2013-7-9 16:20
该产品是457还是485?

是153的(速比6.833)
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-7-10 08:35:01 | 显示全部楼层
卯金刀 发表于 2013-7-9 16:28
个人意见,我认为你这个应该是原始组织在锻造时就已经出现组织轻微裂纹了,热处理时在热应力和组织应力作用 ...

我们初步分析也是材料裂纹,同批次的齿轮全检,未发现有类似现象。要是将有裂纹的部位割下来做金相,能看出问题吗?
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-7-10 08:37:14 | 显示全部楼层
金华热处理 发表于 2013-7-9 15:14
说实话,这张图看不太清楚,最好是有裂纹处标注一下。

这张是我所选的最清晰的一张了,裂纹处有用绿色记号笔圈出,裂纹的样子有点像铸造的冷隔。
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-7-10 09:05:37 | 显示全部楼层
裂纹处金相观察,如果裂纹两边有渗碳层,说明是材料裂纹,没有,则是淬火裂纹。
回复 支持 反对

使用道具 举报
