金相显微镜用单反相机拍摄的放大倍数如何确定

gho200447

现在实验室配的显微镜用的是佳能1100d单反相机 相机固定台上有2.5x和4x两种放大倍数 是不是用2.5x和10x的物镜就是25倍放大？

jinanfengzhi

显微镜和相机连接处的适配镜是多少倍数的？还有如果在电脑上显示还和显示器尺寸，以及您的相机的芯片尺寸：1/2 、1/3还是2/3的？诸多因素吧.
例如：
1、光学总放大倍率=目镜的倍率X物镜放大倍率（如有附加物镜，也要把附加物镜算上）；
2、数字总放大倍率=物镜X摄像目镜放大率X数字放大率 （如有附加物镜，也要把附加物镜算上）。
    以体视显微镜为例：当体视显微镜目镜的倍率为10倍，变倍体变倍范围是：0.7X-4.5X，附加物镜为：2X。那它的光学放大倍率为：10乘0.7乘2得到这款显微镜的最低倍率为：14倍，那最大倍数为：10乘4.5乘2等于90倍，那这款体视显微镜的光学总放大倍率就是14倍到90倍。

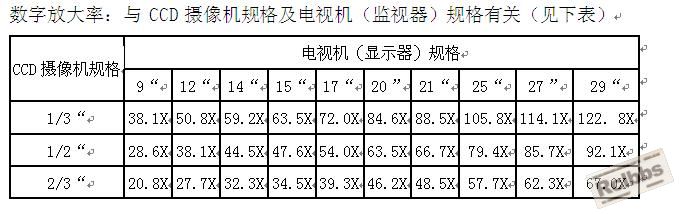

    那么显微镜的数码放大倍率计算是多少呢？比如显示器的尺寸为17寸，用的是1/3的显微镜摄像头，那对照下面的表显微镜摄像头的数字放大倍率是：72倍。那显微镜的数码放大倍率安计算公式计法是：以上面体视显微镜的配置算，变倍体是0.7X-4.5X,附加物镜是2X。摄像目镜为1（如摄像目镜无倍数不用加入计算）。按照公式：物镜X摄像目镜放大率X数字放大率，数码放大最小倍率为：0.7乘2乘1乘72等于：100.8倍，数码放大最大倍率为：4.5乘2乘1乘72等于：648倍.那数码放大倍数范围就是100.8倍到648倍.
     其它的生物显微镜、金相显微镜、偏光显微镜、单筒显微镜、视频显微镜等各种显微镜均按照这样的方法计算。

pyl

不错，学到了东西！

wrcluomo

这么复杂呀,其实很简单,就是根本没法确定在屏幕上的准确倍数,数码相机的头是会动的,不是固定的.还有其他N多影响因素.如果只针对你的计算机,把相机调到一个固定模式,放个卡尺在显微镜上自己量吧,量出来多少就是多少.一般解决这个问题通用的做法是用软件标定,然后求出屏幕或打印机一个DPI相当于多少UM,然后换算出你要的倍数.

jinanfengzhi

jinanfengzhi 发表于 2013-7-11 13:47
显微镜和相机连接处的适配镜是多少倍数的？还有如果在电脑上显示还和显示器尺寸，以及您的相机的芯片尺寸： ...

wrcluomo

这只是理论上的,实际上不可能通过这个得到的.很简单的来说,10X物镜,理论上他放大就是10X吧,不过那个物镜是玻璃磨出来的,他能正好是放大10X倍吗?以此推,缩小镜,摄像头,屏幕点距,等,最后还是要以物镜测微尺来计算的.进口显微镜好不?他软件上带的默认标尺你用物镜测微尺校校看,还是有些许差距的.
