裂纹深度方向末端出现此情况，各位怎么看？

冷艳锯 · 发表于 2013-7-25 10:56:39

同意HRC高工的观点，淬火裂纹，裂纹里面是抛光介质。
淬火裂纹也是沿着组织缺陷走的，比如说晶界。所以，不一定就是直的。

qlf_126 · 发表于 2013-7-23 09:50:35

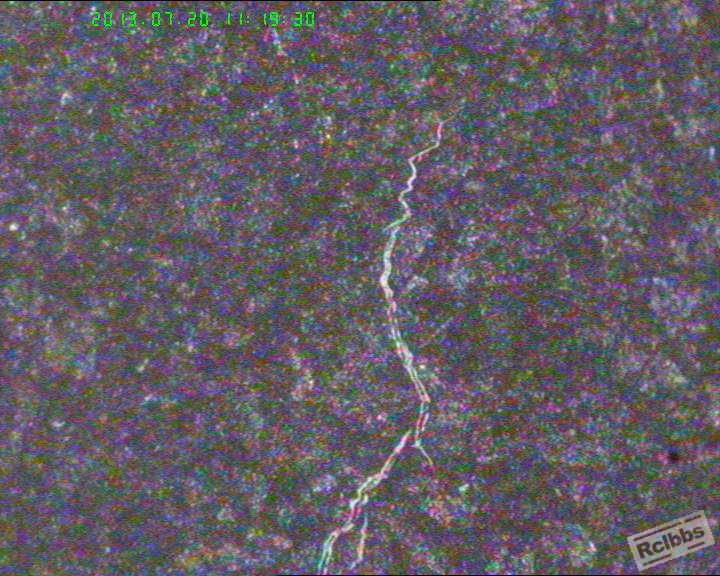

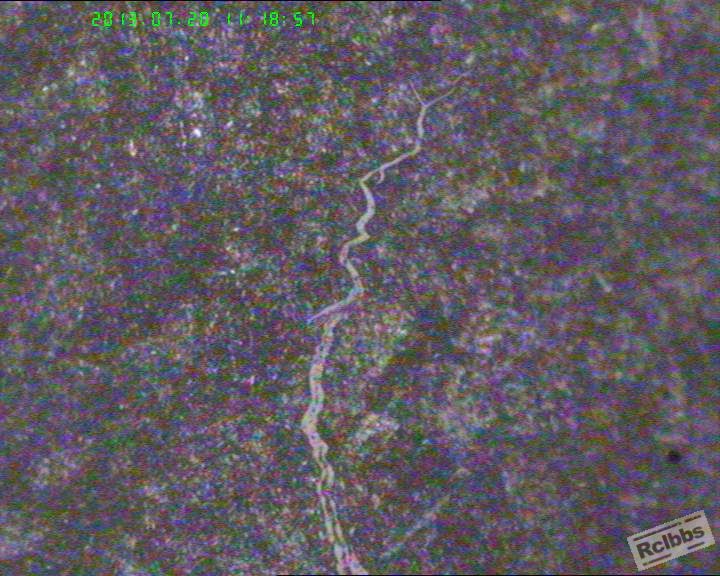

材料弹簧钢，很明显的淬火裂纹，做金相后，裂纹深度方向始端无脱碳现象，但是在裂纹深度末端出现如图情况，不知道各位大虾怎么看这种情况呢？

zHANG_999567 · 发表于 2013-7-23 10:09:03

腐蚀太重了看不到什么，从形态看是淬火裂纹

翔宇 · 发表于 2013-7-23 17:29:55

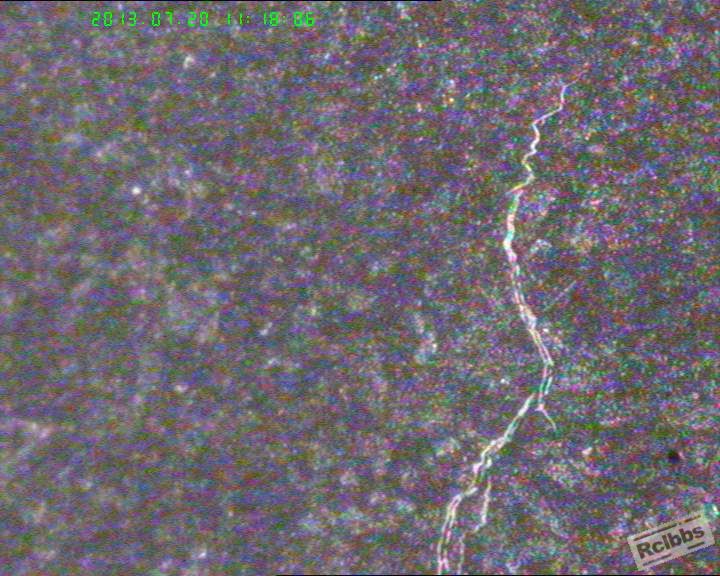

兄弟：你这不像脱碳，倒像是氧化物（尤其第三张图片），你是油冷还是盐浴冷却？

qlf_126 · 发表于 2013-7-24 07:57:12

翔宇发表于 2013-7-23 17:29
兄弟：你这不像脱碳，倒像是氧化物（尤其第三张图片），你是油冷还是盐浴冷却？

油冷，我也是感觉不像是脱碳，因为裂纹开始位置并为发现脱碳，只在裂纹尾端出现此现象，个人感觉也是氧化现象……

热处理老宋 · 发表于 2013-7-24 09:33:41

wode 我的意见是在好好做下试样，好好看看。

NUS24204 · 发表于 2013-7-24 09:45:21

从裂纹形态来看符合淬火裂纹，始端裂纹起点应该可以看到淬火油渗入的痕迹。（不会卡在淬火油槽了吧）
抛光后照相，腐蚀后照相比较好对比防止假象影响判断。
不过你的显微镜硬件需要升级了！！

HRC · 发表于 2013-7-24 09:58:49

淬火裂纹，裂纹里面是抛光材料，不是氧化物。

qlf_126 · 发表于 2013-7-24 10:18:45

NUS24204 发表于 2013-7-24 09:45
从裂纹形态来看符合淬火裂纹，始端裂纹起点应该可以看到淬火油渗入的痕迹。（不会卡在淬火油槽了吧）
抛光 ...

哎@@@@没办法啊！就这检测设备……

sunyueandhui · 发表于 2013-7-24 16:54:46

淬火裂纹不是该较直嘛，这尾端弯弯曲曲的，请问为什么是淬火裂纹的形态呢

wlz2013 · 发表于 2013-7-25 10:56:41

我见过的淬火裂纹也是比较直的，这个裂纹尾端貌似沿晶界分叉了，整个裂纹无脱碳无氧化物，是正常的淬火裂纹。

yuyu1010 · 发表于 2013-7-25 13:12:39

应该是沿晶界的淬火裂纹把

竹林风 · 发表于 2013-7-25 14:13:32

同意7楼的观点，裂纹里面是抛光介质貌似氧化物，建议重新制样！

午夜牛狼 · 发表于 2013-7-26 14:46:03

裂纹随晶界开始有延伸～～～～

四石 · 发表于 2013-7-26 17:33:19

淬火裂纹不是脱碳再重新确认下

紫琅人 · 发表于 2013-7-26 20:26:16

同意五，六，七楼的意见，图片看是淬火裂纹；请楼主在没有腐蚀前提看看有否其它缺陷现象。淬火介质是油的话一般是不会出现裂纹的，除非冷却方式不对，造成开裂现象；不知楼主材料尺寸大小事怎样的，是否能提供一些其它资料呢

liuhuaihe · 发表于 2013-7-29 20:14:43

裂纹内壁有氧化皮，原材料裂纹。

water2080 · 发表于 2013-7-30 08:40:10

liuhuaihe 发表于 2013-7-29 20:14
裂纹内壁有氧化皮，原材料裂纹。

裂纹内壁并非氧化皮，但确实是夹杂物，有可能是抛光或其它因素影响出现的。还是认为是淬火裂纹，而不是原材料裂纹。若是原材料裂纹，裂纹内部除有氧化皮外，裂纹末端圆润。而淬火裂纹末端刚健有力，比较尖锐。

		自动登录	找回密码
密码			免费注册

[讨论] 裂纹深度方向末端出现此情况，各位怎么看？
