热墩的晶粒度？

zhzhuihuo · 发表于 2013-7-31 21:15:29

本帖最后由 zhzhuihuo 于 2013-7-31 21:16 编辑

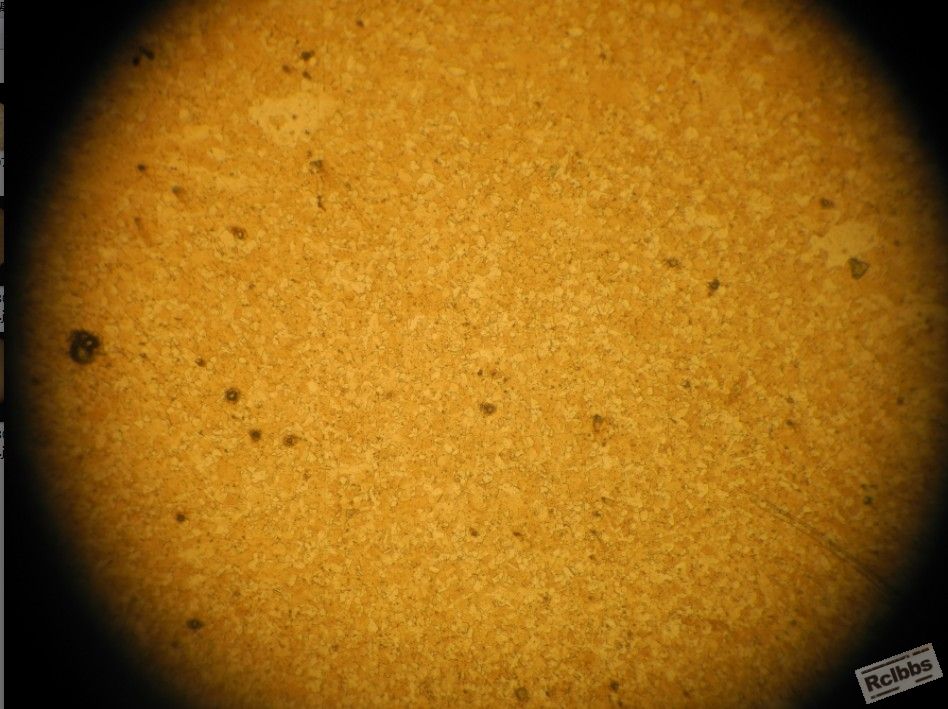

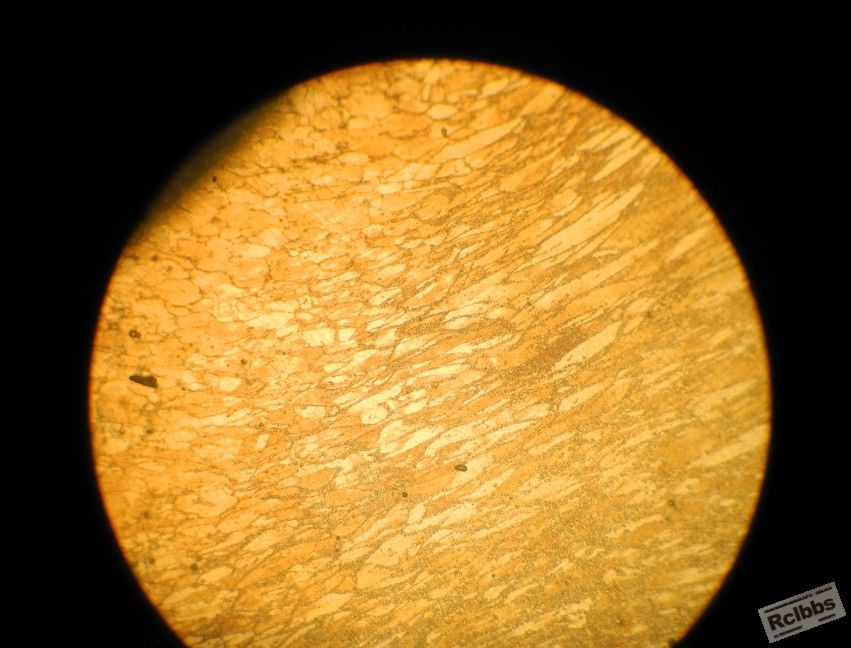

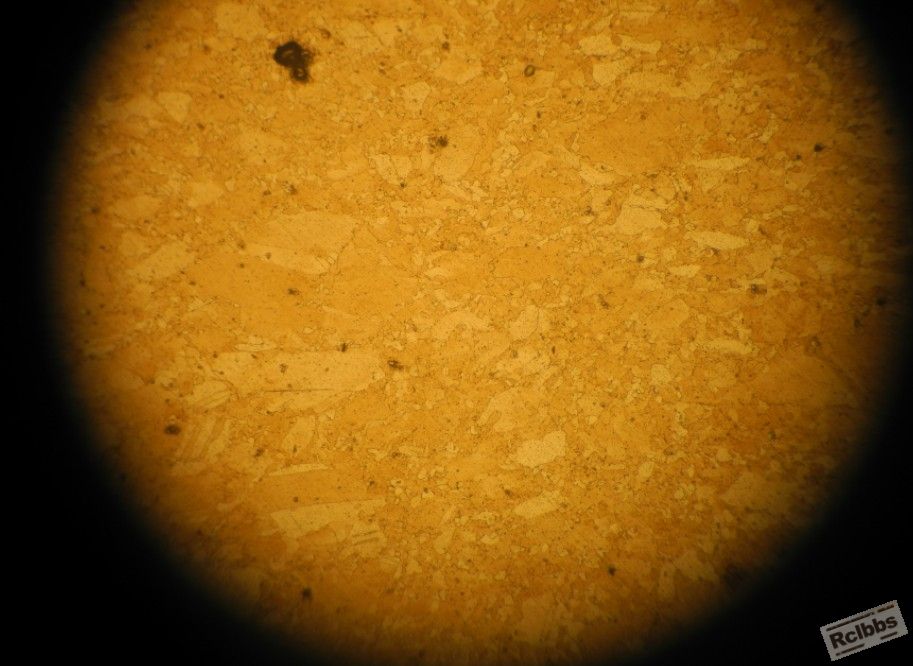

各位前辈，热墩后的晶粒度怎么判别？墩完后的组织千奇百怪，细长的，粗大的，还有很细的晶粒，是以哪里为准？

xuhaonan1120 · 发表于 2013-8-13 22:57:04

热镦后主要涉及动态再结晶，变形量大的地方，如果加热时间较长的情况下，出现再结晶现象，晶粒表现为等轴；加热温度及保温时间都满足不了再结晶要求的，晶粒一般表现为破碎或拉长或压扁。而变形量小的地方或者没有变形的地方晶粒度一般保持不变，当然还是和加热温度和保温时间有关，有可能造成晶粒的异常长大。热镦主要涉及两方面的知识：一是动态再结晶另一个是变形量的问题。

qlf_126 · 发表于 2013-8-1 07:59:43

g个人认为：热墩后晶粒度肯定会出现了混晶显现，再者热墩后肯定还有相关的热处理，等热处理完了再进行相应的晶粒度评级即可！

ljlccy · 发表于 2013-8-1 11:18:44

同意楼上，热鐓后晶粒度混晶明显，这时候的晶粒度评定也没有什么意义，毕竟你还会做后期热处理，如果非得评一下，最好分开来。

zhzhuihuo · 发表于 2013-8-1 18:41:30

ljlccy 发表于 2013-8-1 11:18
同意楼上，热鐓后晶粒度混晶明显，这时候的晶粒度评定也没有什么意义，毕竟你还会做后期热处理，如果非得评 ...

恩我一直没找到热墩晶粒度资料很是迷惑谢谢了

zhzhuihuo · 发表于 2013-8-14 18:12:04

xuhaonan1120 发表于 2013-8-13 22:57
热镦后主要涉及动态再结晶，变形量大的地方，如果加热时间较长的情况下，出现再结晶现象，晶粒表现为等轴； ...

今天把热墩后的固溶零件做了金相看到的情况和你说的一模一样

chg1555 · 发表于 2013-8-14 20:51:36

热墩完后研究晶粒度是否有省正火的想法?

zhzhuihuo · 发表于 2013-8-14 21:01:38

chg1555 发表于 2013-8-14 20:51
热墩完后研究晶粒度是否有省正火的想法?

我都不知道有这说法，初学者就是看看热闹。。。。。

热墩完晶粒度合适可以省正火？

chg1555 · 发表于 2013-8-14 21:06:57

本帖最后由 chg1555 于 2013-8-14 21:10 编辑

zhzhuihuo 发表于 2013-8-14 21:01
我都不知道有这说法，初学者就是看看热闹。。。。。

不知是否听说齿坯锻件有不正火的?

瞎蒙的,所以要请楼主来谈谈目的意义.

zhzhuihuo · 发表于 2013-8-14 21:09:53

chg1555 发表于 2013-8-14 21:06
不知是否听说齿坯锻件有不正火的?

所以要请楼主来谈谈目的意义.

我们这个零件墩完固溶+时效是不是就不用先正火了？

chg1555 · 发表于 2013-8-14 21:14:57

zhzhuihuo 发表于 2013-8-14 21:09
我们这个零件墩完固溶+时效是不是就不用先正火了？

还需自己做两种状态下试验

陈子强 · 发表于 2019-11-7 14:44:08

热墩是进行了一次高温下变形，金属组织会发生变化。不同方向变形形式不一样，观测结果自然不同。而且还存在回复再结晶过程。结果就很复杂了。

		自动登录	找回密码
密码			免费注册

[求助] 热墩的晶粒度？

本帖子中包含更多资源

评分

[求助] 热墩的晶粒度 ？

本帖子中包含更多资源

评分

[求助] 热墩的晶粒度？
