[求助] 40Cr 零件 调质硬度低 金相级别高

[复制链接]

签到天数: 2 天

[LV.1]初来乍到

发表于 2013-12-26 22:15:01 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司

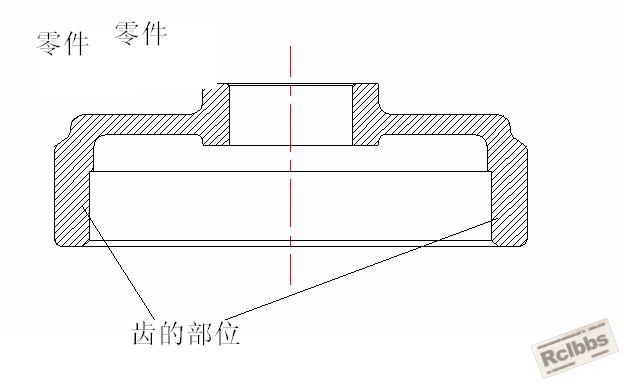

我们有一个零件是内齿轮,图纸要求是:齿面感应淬火47-55HRC,淬硬层(齿根部)1.2-2.0mm,齿的其他部位调质硬度240-300HB
现在金相检验室的结果是:1        淬硬层深度:1.66mm
        表面硬度:52.7/53.0/52.2HRC
        调质硬度        :220/220/225HB
        调质组织级别:        7级

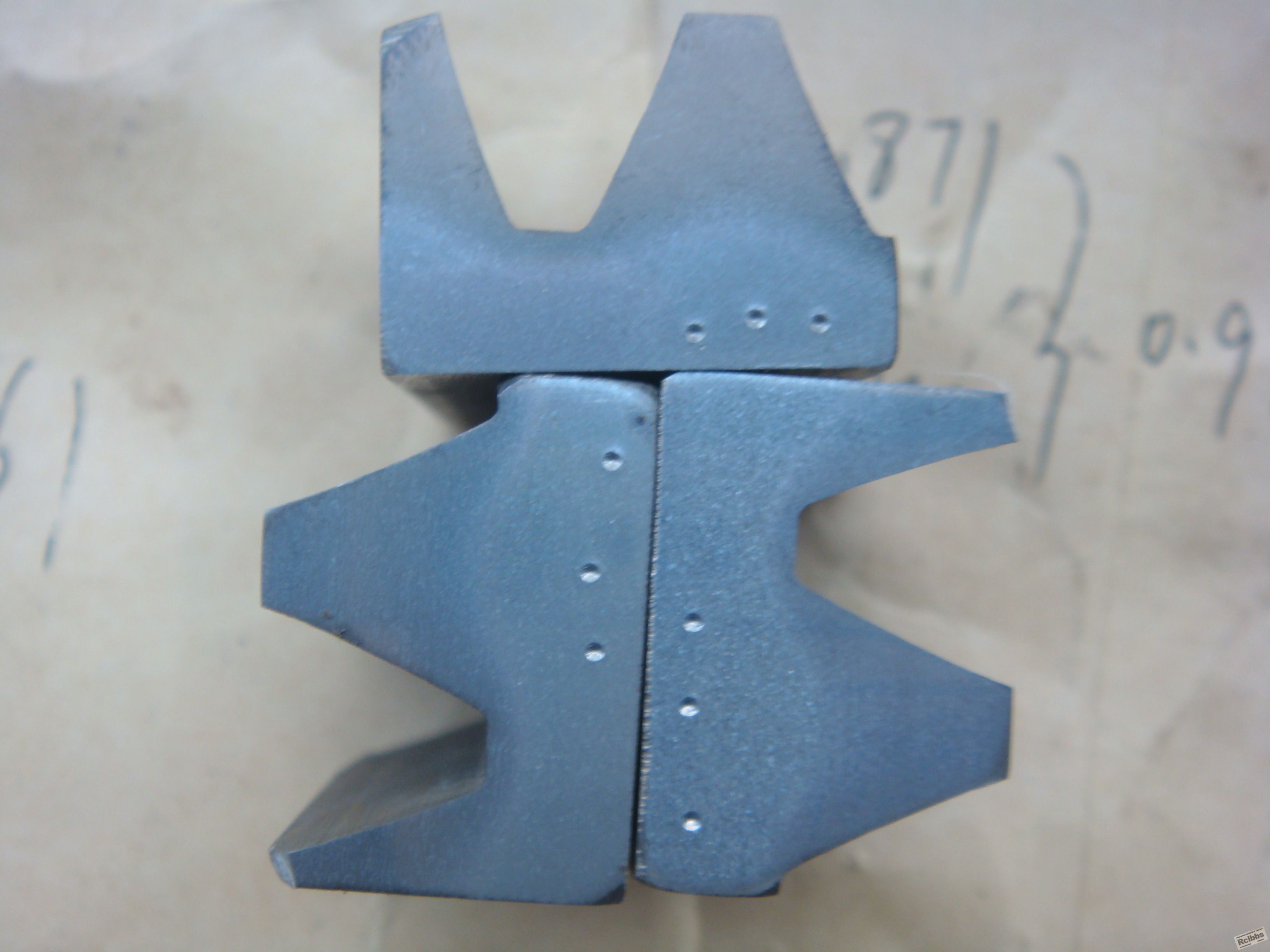

切割的好几个部位的齿,基本都是上述结果。
判断的结论是:调质硬度、调质组织级别不符合要求,其余项符合要求。感应淬火的表面硬度和金相都比较好。

零件的尺寸约为φ380*200
此零件的大体工艺为:正火—调质—抛丸—车—钻—拉齿—插齿—清洗—感应淬火—回火—抛沙—清洗
正火工艺为:870±10 保温2h
调质工艺为:840±10  保温:90min ,水基淬火 ,580±20 保温180min

请问一下各位大侠,工艺上有什么问题吗?
附金相图(不是太清楚)

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

签到天数: 88 天

[LV.6]常住居民II

发表于 2013-12-26 22:46:29 | 显示全部楼层
7级的调质组织应该为 屈氏体+回火索氏体+铁素体,根本原因是冷却速度不够,可以适当提高淬火温度和保温时间,加强冷却介质冷速,加强搅拌,试试看
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-12-27 12:17:05 | 显示全部楼层
冷却速度不足,最好加搅拌。
回复 支持 反对

使用道具 举报

签到天数: 30 天

[LV.5]常住居民I

发表于 2013-12-28 10:56:34 | 显示全部楼层
调质组织要合格,至少得在1-4级,7级的铁素体就超标了。可以适当提高温度, 或者加大冷却速度
回复 支持 反对

使用道具 举报
