喷水圈的设计原理和结构

zhangwenying · 发表于 2014-9-15 14:25:52

大家好，我想知道喷水眼的排布，和喷水圈的结构，材料是45钢，工件是整体加热，表面淬火

四兴热处理 · 发表于 2014-9-15 16:28:54

做成内外各一层的夹层，一层中的冷却水冷却感应圈，另一层中的冷却水进行淬火冷却。
既然你所从事的工作与感应加热热处理有关，那是否应该找一些感应加热的书籍看看呢？

lixinyu · 发表于 2014-9-15 16:38:08

可以直接用感应圈的冷却水，当淬火液使用。喷水孔1.5mm，呈45℃。

dchj0532 · 发表于 2014-9-15 16:38:25

“工件是整体加热，表面淬火”？？这样表淬后不是余温回火了吗？LZ是这样设计的吗？

zhangwenying · 发表于 2014-9-19 11:39:26

是的，就是这样的想法，不知道能实现不

wylwyl1 · 发表于 2014-9-19 16:57:20

需要考虑水压的控制。

twlx · 发表于 2014-9-19 21:51:12

零件的尺寸、大小，技术要求说一下。一般长轴类和圆盘类的喷水圈的设计是不一样的，也就是连续加热淬火冷却和同时加热淬火冷却是不同的。

mvp · 发表于 2014-9-20 12:30:16

喷水圈最简单，只要能保证快速冷却零件就行，同时还要保证不返水。。。喷水孔做个稍向下倾斜的角度

四兴热处理 · 发表于 2014-9-20 16:26:50

mvp 发表于 2014-9-20 12:30
喷水圈最简单，只要能保证快速冷却零件就行，同时还要保证不返水。。。喷水孔做个稍向下倾斜的角度

喷水圈可不简单。。。。。。。。。。。。。

飒爽雄鹰 · 发表于 2014-9-21 08:54:02

据我了解：1，你需要了解冷却速度来控制水量，压力不要太大，压力太大反而冷却不好。
2，合理选配流量和孔径，还有喷水方向。
3，最好不和加热设备共用冷却机构，一是不好控制，二是污染设备用水。如果选用淬火介质更是无法共用。
仅此而已，仅供参考！

mvp · 发表于 2014-9-26 08:36:47

飒爽雄鹰发表于 2014-9-21 08:54
据我了解：1，你需要了解冷却速度来控制水量，压力不要太大，压力太大反而冷却不好。
2，合理选 ...

现在还有共用的冷却水吗？早就淬火液一套循环系统，电器冷却水一套循环系统了

bluechampion · 发表于 2014-11-19 14:52:19

zhangwenying 发表于 2014-9-19 11:39
是的，就是这样的想法，不知道能实现不

可以的，做两层感应圈，上下各一层，上面的那个加热，下面的那个喷水，可以一边加热一边喷水！

wjl211314pp · 发表于 2014-11-25 17:12:24

孔径实际上是跟你的喷水压力和所需要的喷水流量有关系
没有固定的换算关系，但呈45度是必须的

YANTAO2008123 · 发表于 2014-11-25 17:54:10

没给说工件淬火范围形状怎么给喷水圈的形状呢？

lixinyu · 发表于 2014-11-26 09:53:10

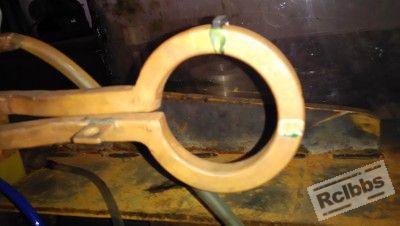

这样可以吗？
