热处理论坛

 找回密码
 免费注册

QQ登录

只需一步,快速开始

北京中仪天信科技有限公司 江苏东方航天校准检测有限公司 热处理论坛合作伙伴广告位
搜索
查看: 5270|回复: 9

[讨论] 看到一篇文章,关于Q345热加工的,觉得有点问题?

[复制链接]

签到天数: 379 天

[LV.9]以坛为家II

发表于 2017-7-27 10:13:29 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司

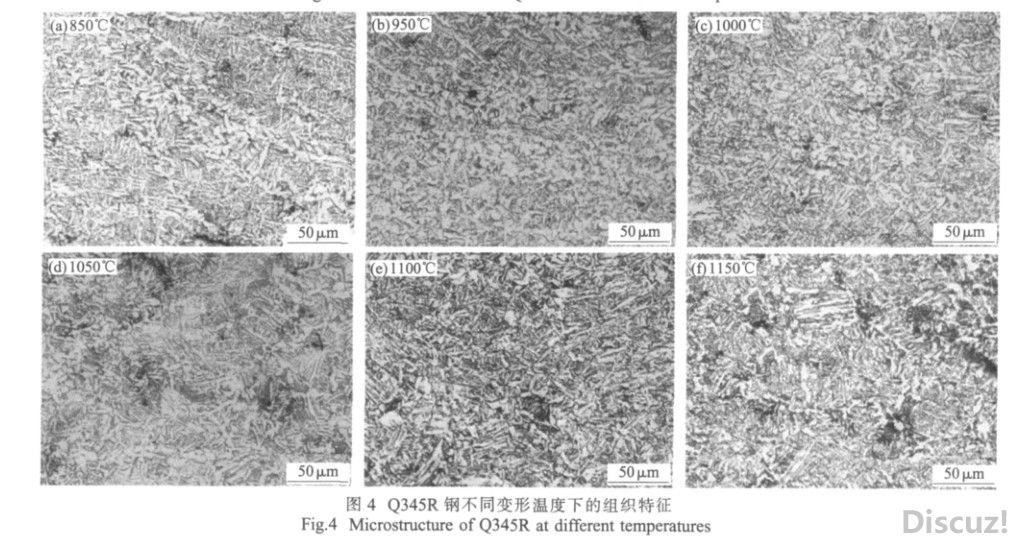

图 4 为不同温度变形后空冷的 Q345R 钢组织变化图谱。鉴于 Q345R 为亚共析钢,因此,轧制变形后空冷组织应为铁素体 + 珠光体的混合组织。 由图
4 可以看出,在 950℃ 以下变形后空冷,铁素体和珠光体呈条带状分布;在 1000℃ 以上变形空冷,样品纵截面的组织则比较均匀, 即片状的铁素体与块状的珠光体均匀分布。

\请问:这是珠光体+铁素体吗?我认为是贝氏体组织


本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

签到天数: 128 天

[LV.7]常住居民III

发表于 2017-7-28 05:45:35 | 显示全部楼层
950—1000度可以,大于1050的有网铁
回复 支持 反对

使用道具 举报

签到天数: 863 天

[LV.10]以坛为家III

发表于 2017-7-28 18:44:57 | 显示全部楼层
我认为组织主要是粒贝
回复 支持 反对

使用道具 举报

签到天数: 526 天

[LV.9]以坛为家II

发表于 2017-7-28 22:11:09 | 显示全部楼层
楼主你在材料学方面是个有心人,赞!

至于Q345材料不同温度下的锻后空冷组织,写这论文的同仁,应该会用高倍仪器对组织进行甄别。只不过,他们未在论文中用一定量的照片和篇幅来完善此篇论文。也许人家觉得没必要对组织性质进行说明,人家表述的重点不在此处而已。

实际上,只有论文作者们自己清楚,试验件究竟有多大?金相取样部位究竟在何处?金相组织更微观的形态是如何?我们读者仅从锻后的低倍组织的分布,是无法真正准确判断的。
从图片看,我们只能凭经验,这些组织是锻后组织,组织得到了一定的混乱化,均匀化。有别于我们一般的正火态组织(铁素体+块状的珠光体)。

若仅根据此照片,判断是珠光体+铁素体,抑或判断是贝氏体+铁素体,都不太牢靠。

回复 支持 反对

使用道具 举报

签到天数: 526 天

[LV.9]以坛为家II

发表于 2017-7-28 22:11:40 | 显示全部楼层
楼主你在材料学方面是个有心人,赞!

至于Q345材料不同温度下的锻后空冷组织,写这论文的同仁,应该会用高倍仪器对组织进行甄别。只不过,他们未在论文中用一定量的照片和篇幅来完善此篇论文。也许人家觉得没必要对组织性质进行说明,人家表述的重点不在此处而已。

实际上,只有论文作者们自己清楚,试验件究竟有多大?金相取样部位究竟在何处?金相组织更微观的形态是如何?我们读者仅从锻后的低倍组织的分布,是无法真正准确判断的。
从图片看,我们只能凭经验,这些组织是锻后组织,组织得到了一定的混乱化,均匀化。有别于我们一般的正火态组织(铁素体+块状的珠光体)。

若仅根据此照片,判断是珠光体+铁素体,抑或判断是贝氏体+铁素体,都不太牢靠。

回复 支持 反对

使用道具 举报

签到天数: 128 天

[LV.7]常住居民III

发表于 2017-7-29 04:36:34 | 显示全部楼层
MYG 发表于 2017-7-28 18:44
我认为组织主要是粒贝

同意您的判断。
回复 支持 反对

使用道具 举报

签到天数: 379 天

[LV.9]以坛为家II

 楼主| 发表于 2017-7-31 08:52:27 | 显示全部楼层
多谢各位回复!感觉组织和低碳钢焊缝组织有点相似
回复 支持 反对

使用道具 举报

签到天数: 28 天

[LV.4]偶尔看看III

发表于 2017-7-31 09:47:08 | 显示全部楼层
Q345这种材料正常情况都应该是铁素体+珠光体,尤其是大件正火空冷,如果是小件(碳当量比较高的情况)超过1000℃的正火空冷会有少量粒贝和魏氏组织,但绝大多数铁素体也是单独块状的,楼主发的这个图应该不是空冷而是喷过水的组织,现在的钢厂很多厚板取表面就是全粒贝,钢厂节省成本减少合金元素就靠喷水冷却提升性能。
回复 支持 反对

使用道具 举报

签到天数: 354 天

[LV.8]以坛为家I

发表于 2018-1-28 13:46:40 | 显示全部楼层
组织主要是粒贝...............
回复 支持 反对

使用道具 举报

您需要登录后才可以回帖 登录 | 免费注册

本版积分规则

QQ|Archiver|手机版|小黑屋|热处理论坛 ( 苏ICP备2021037530号|苏公网安备32059002001695号 )
Copyright © 2005-2023, rclbbs.com 苏州热协网络技术有限公司 版权所有

GMT+8, 2024-3-29 20:34 , Processed in 0.054457 second(s), 21 queries .

Powered by Discuz! X3.4

Copyright © 2001-2021, Tencent Cloud.

快速回复 返回顶部 返回列表
