设为首页收藏本站

热处理论坛

 找回密码
 注册

QQ登录

只需一步,快速开始

扫一扫,访问微社区

上海颐柏热处理设备有限公司 苏州工业园区吴东炉业有限公司 江苏益科热处理设备有限公司
搜索
查看: 1306|回复: 10

[求助] 碳氮共渗表面出现这种组织是什么原因

[复制链接]

签到天数: 288 天

[LV.8]以坛为家I

发表于 2018-3-12 11:28:44 | 显示全部楼层 |阅读模式
本帖最后由 鸽子王019 于 2018-3-13 08:11 编辑

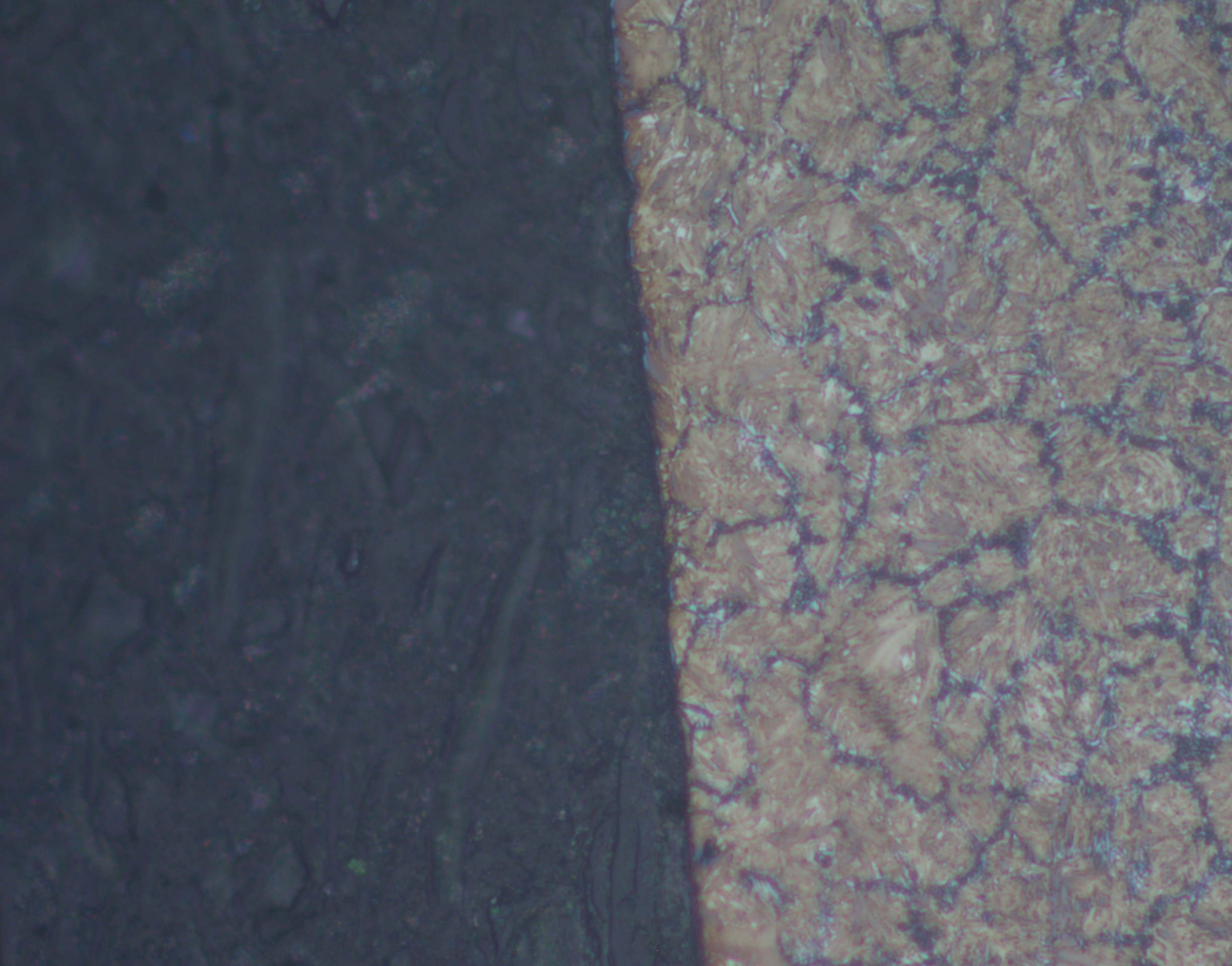

材料20#井式炉中840°C120min直淬低温160回火,经常有延晶界出现黑色网状物,是什么组织?下贝?这是否在入油前已过冷的原因造成的?各位大侠?

签到天数: 288 天

[LV.8]以坛为家I

 楼主| 发表于 2018-3-13 08:23:08 | 显示全部楼层
黑色网状物应该是珠光体。
回复 支持 反对

使用道具 举报

签到天数: 131 天

[LV.7]常住居民III

发表于 2018-3-19 07:50:28 | 显示全部楼层
单一从一张图片上判断,是由于淬火温度不够,或者说淬火前的球化退火好,建议提高淬火温度或延长时间,淬火后取样件检验。
回复 支持 反对

使用道具 举报

签到天数: 137 天

[LV.7]常住居民III

发表于 2018-3-19 10:50:08 | 显示全部楼层
这都感觉只是碳氮共渗,无淬火过程!!!
回复 支持 反对

使用道具 举报

签到天数: 288 天

[LV.8]以坛为家I

 楼主| 发表于 2018-4-2 07:49:28 | 显示全部楼层
mengxd 发表于 2018-3-19 07:50
单一从一张图片上判断,是由于淬火温度不够,或者说淬火前的球化退火好,建议提高淬火温度或延长时间,淬火 ...

因为是井式炉碳氮共渗,可能在淬火转移过程中外围的工件冷却得较快,造成温度过低。
回复 支持 反对

使用道具 举报

签到天数: 288 天

[LV.8]以坛为家I

 楼主| 发表于 2018-4-2 07:51:24 | 显示全部楼层
liuwu4520 发表于 2018-3-19 10:50
这都感觉只是碳氮共渗,无淬火过程!!!

针状马氏体还是比较明显的
回复 支持 反对

使用道具 举报

签到天数: 180 天

[LV.7]常住居民III

发表于 2018-4-3 08:38:59 | 显示全部楼层
硬度多少呢???????????
回复 支持 反对

使用道具 举报

签到天数: 288 天

[LV.8]以坛为家I

 楼主| 发表于 2018-7-24 07:52:53 | 显示全部楼层
热处理胡工 发表于 2018-4-3 08:38
硬度多少呢???????????

离表面0.05mm处硬度是59HRC
回复 支持 反对

使用道具 举报

签到天数: 32 天

[LV.5]常住居民I

发表于 2018-9-20 17:27:10 | 显示全部楼层
你的照片是过共析层吧,应该是内氧化,沿晶界氧化
回复 支持 反对

使用道具 举报

签到天数: 74 天

[LV.6]常住居民II

发表于 2018-10-19 14:13:19 | 显示全部楼层
晶间氧化,还是保护气氛的问题
回复 支持 反对

使用道具 举报

签到天数: 26 天

[LV.4]偶尔看看III

发表于 5 天前 | 显示全部楼层
黑网应是淬火冷却不足导致的,属于淬火托氏体,需要适当提高淬火加热温度或改用冷却速度更快的淬火介质。
回复 支持 反对

使用道具 举报

您需要登录后才可以回帖 登录 | 注册

本版积分规则

QQ|Archiver|手机版|小黑屋|热处理论坛 ( 苏ICP备11036679号 公安机关备案号:32059002001695 )

GMT+8, 2018-12-17 21:19 , Processed in 0.056139 second(s), 26 queries .

Powered by Discuz! X3.2

© 2001-2013 Comsenz Inc.

快速回复 返回顶部 返回列表
ihmag.com 苏州出兴自动化设备有限公司 苏州工业园区热海热处理设备有限公司
