贝氏体等组织鉴别

树荫下牵手 · 发表于 2018-3-14 20:53:46

请大神看看组织鉴别是否正确。

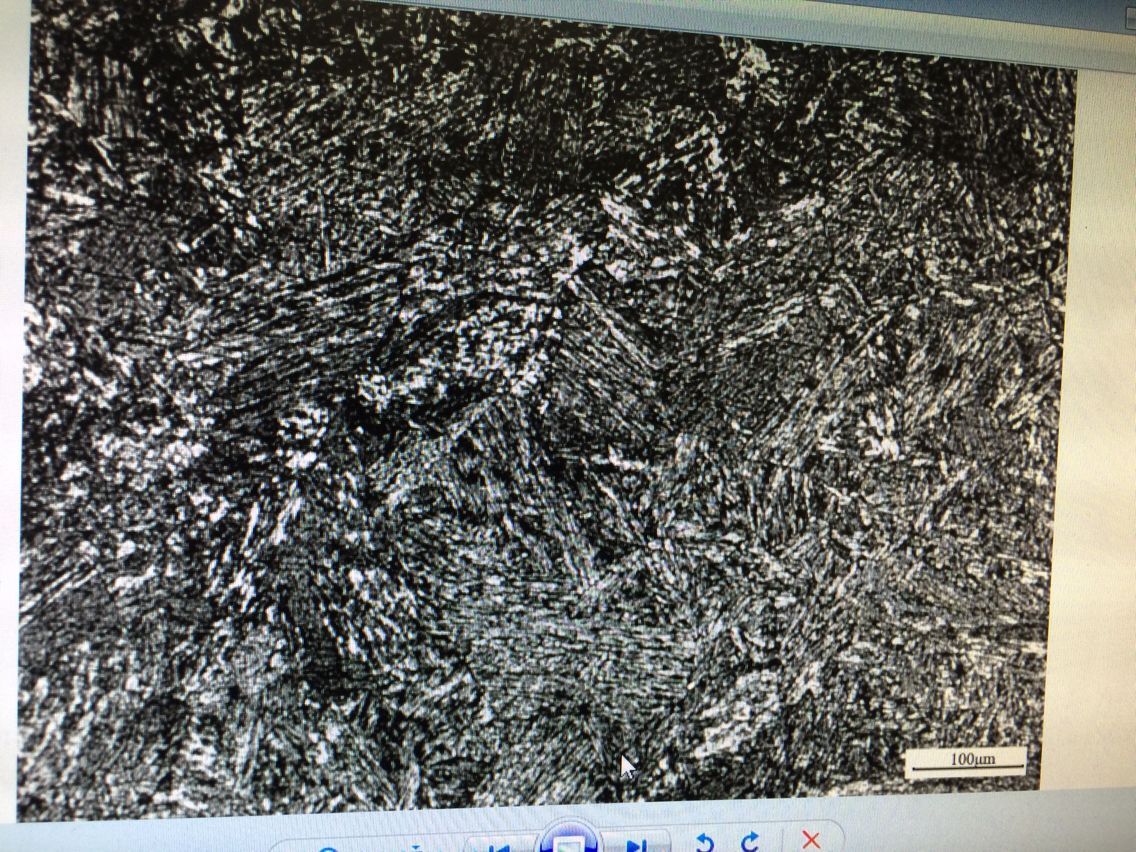

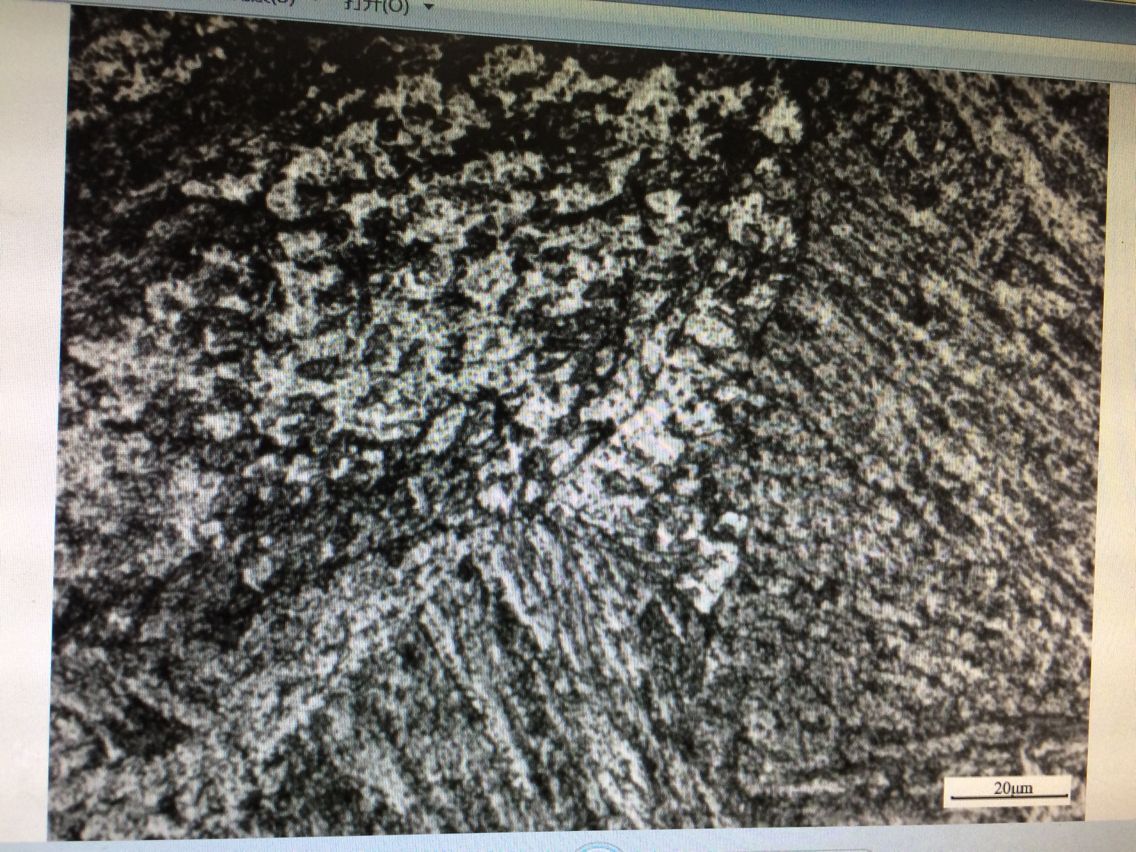

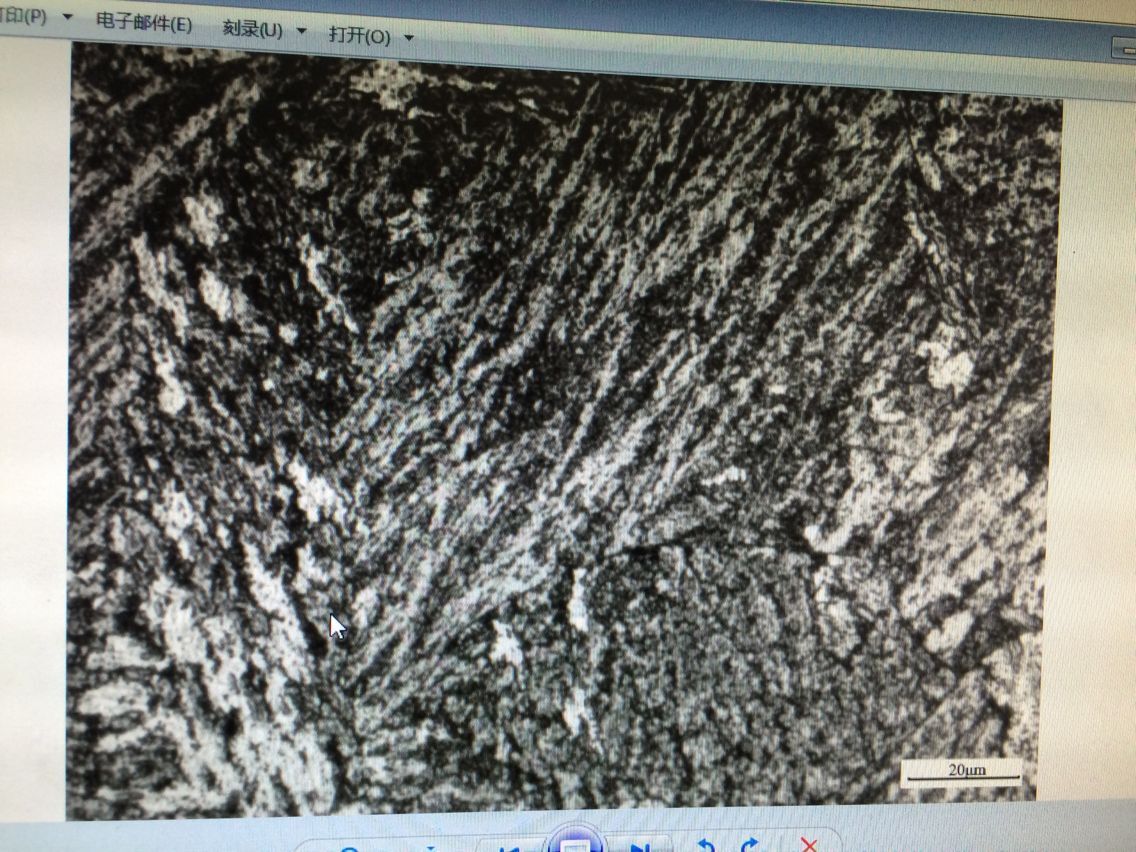

1：德国葛利兹钢厂XPM,塑料模具钢，出厂预硬，38-42HRC,附件是不同倍数相图
   我的判断是：粒状贝氏体

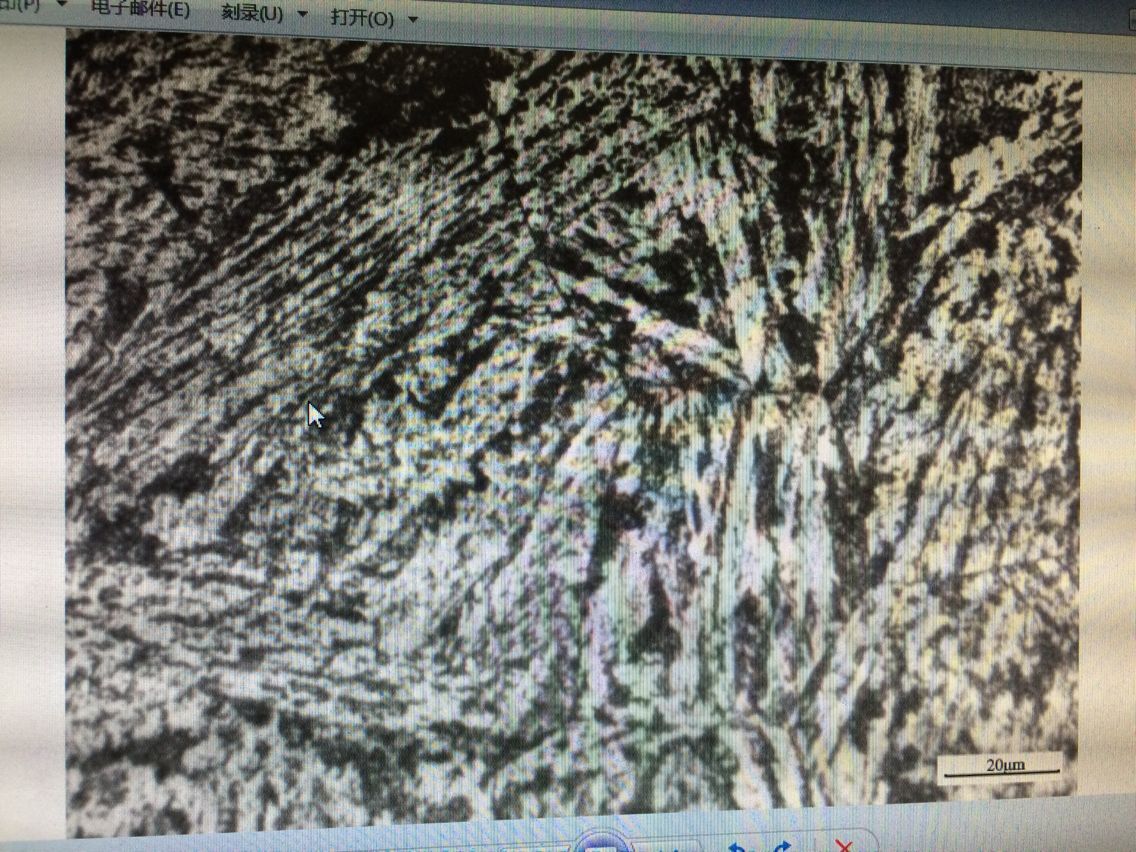

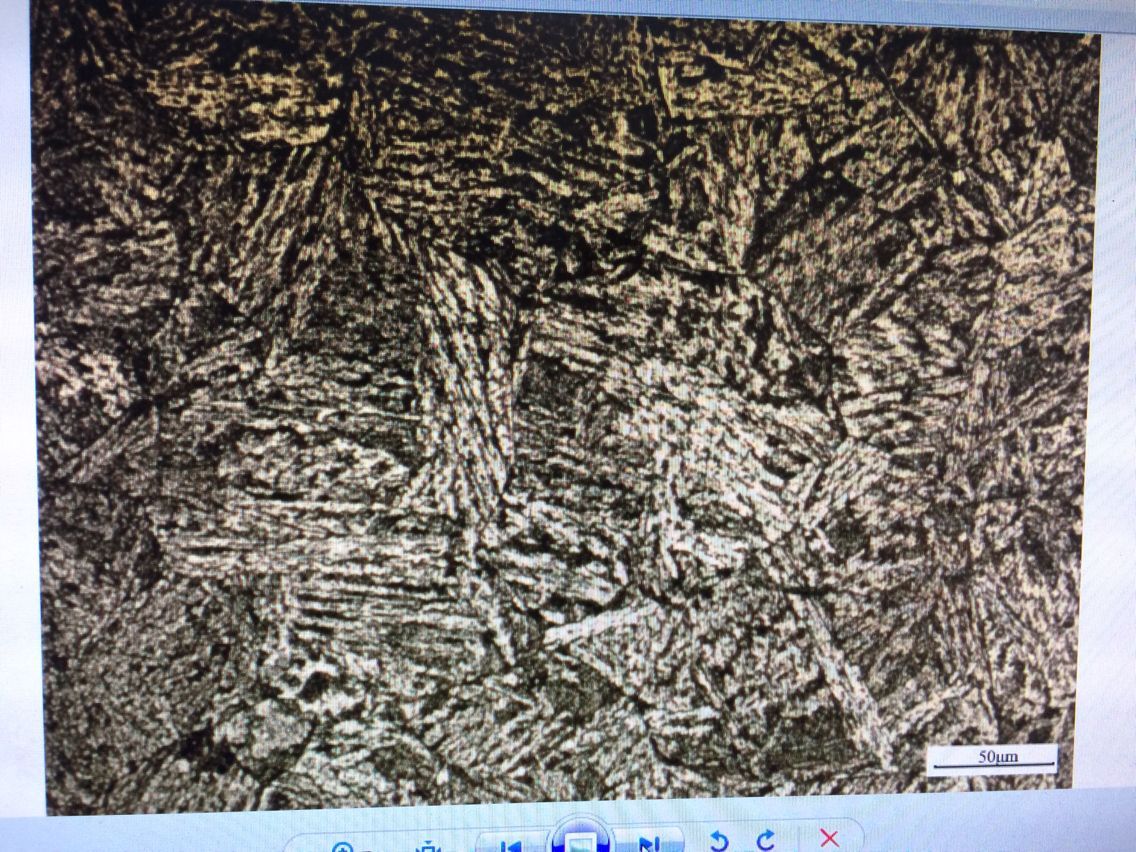

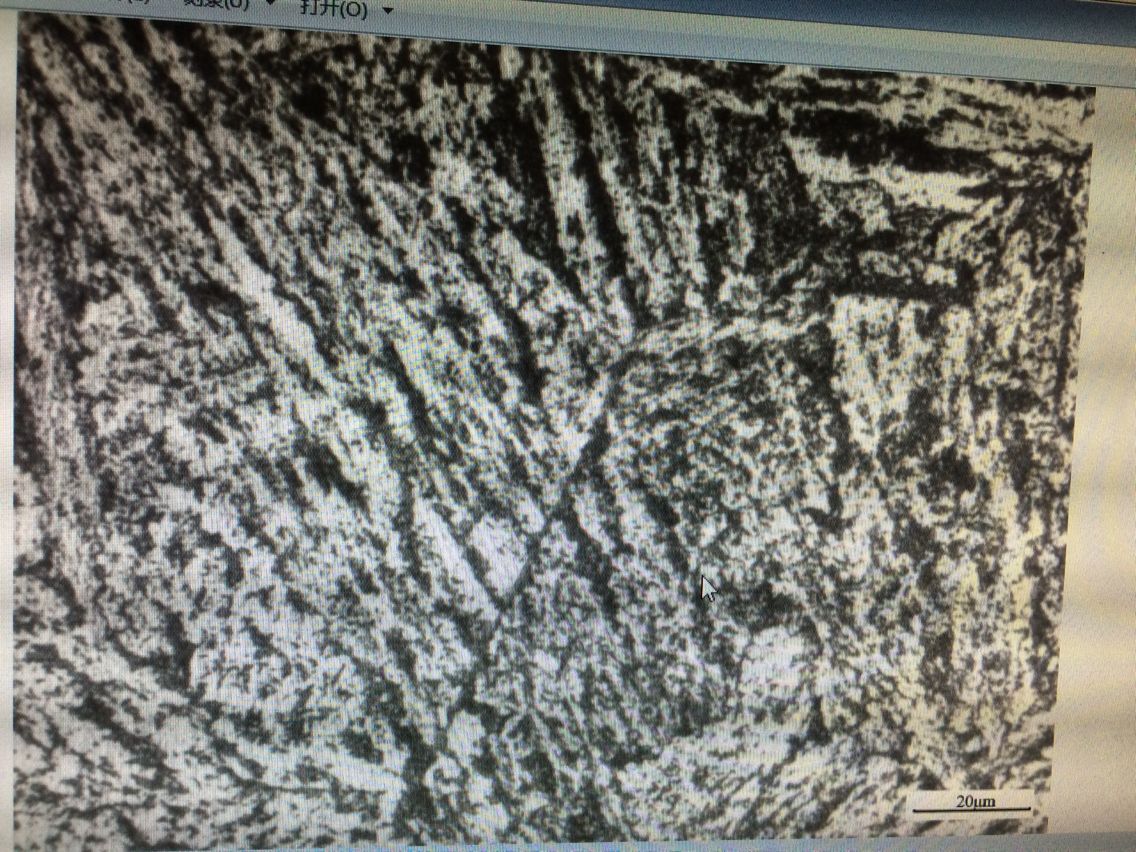

2：美标P20，出厂预硬28-32HRC,
   我的判断是：板条马氏体

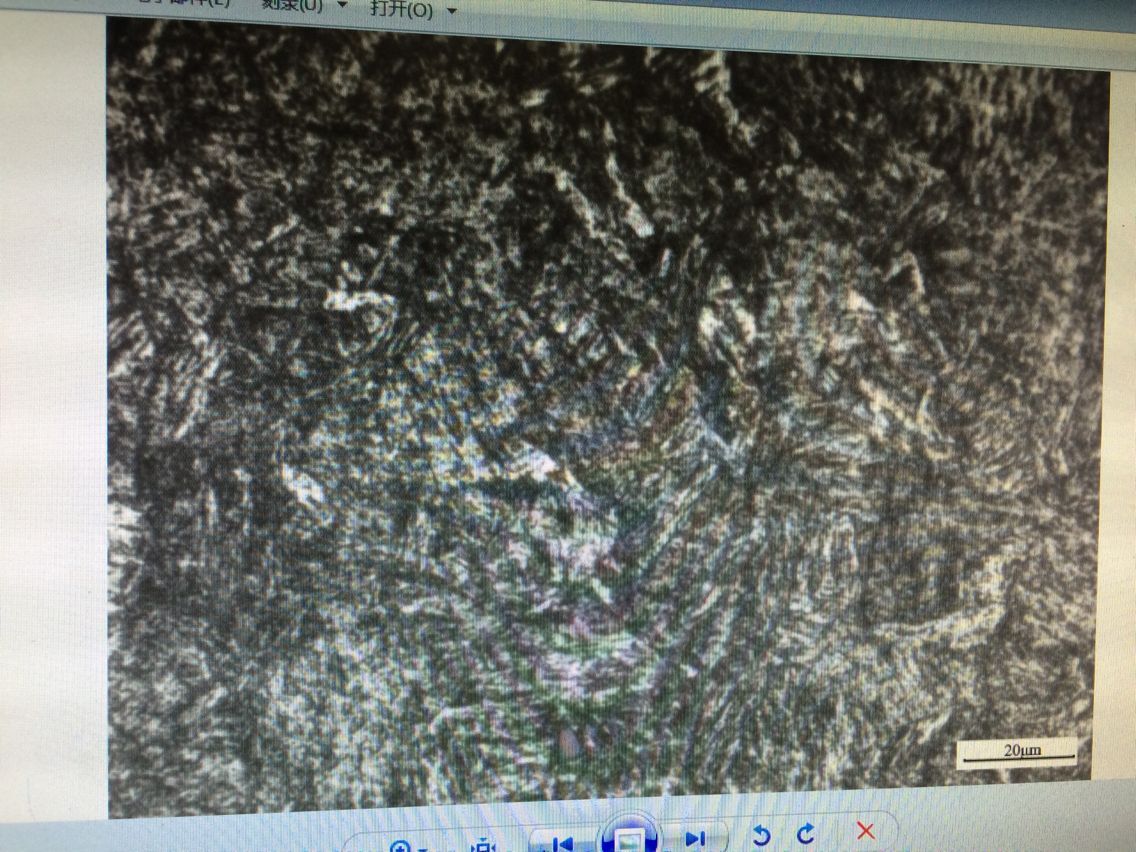

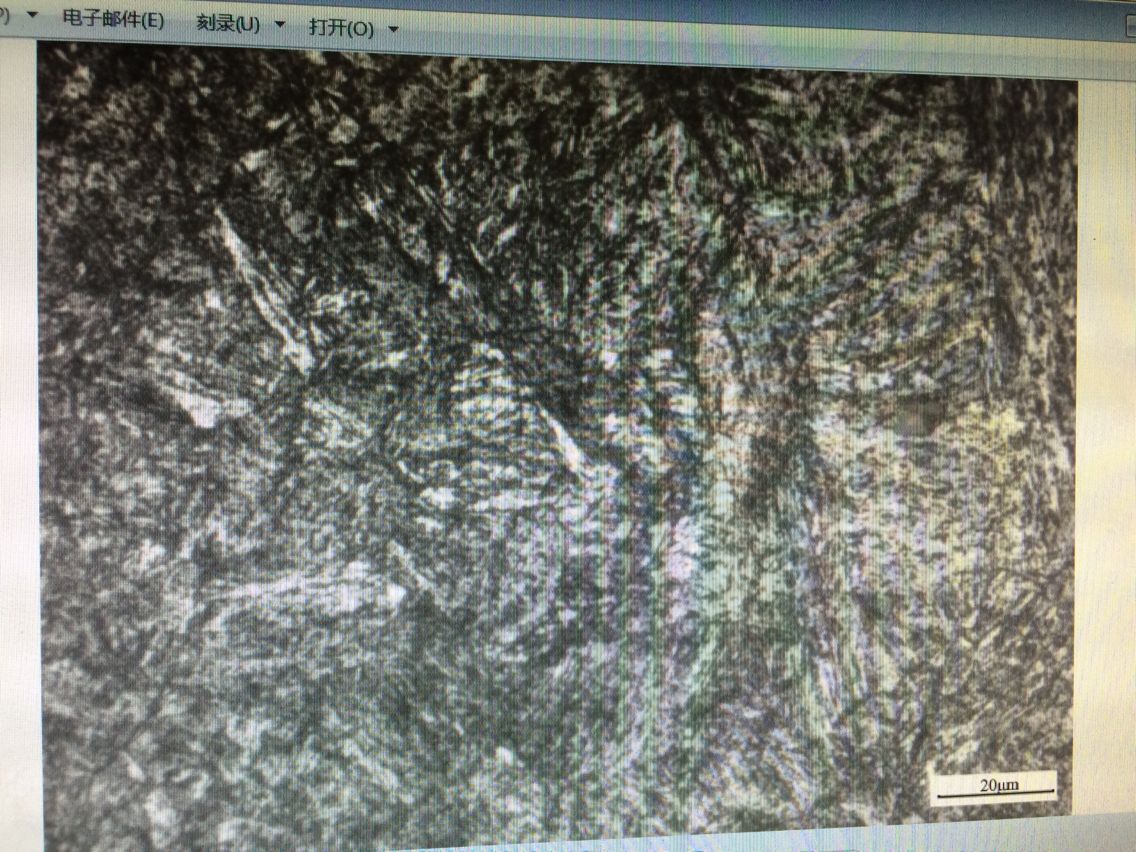

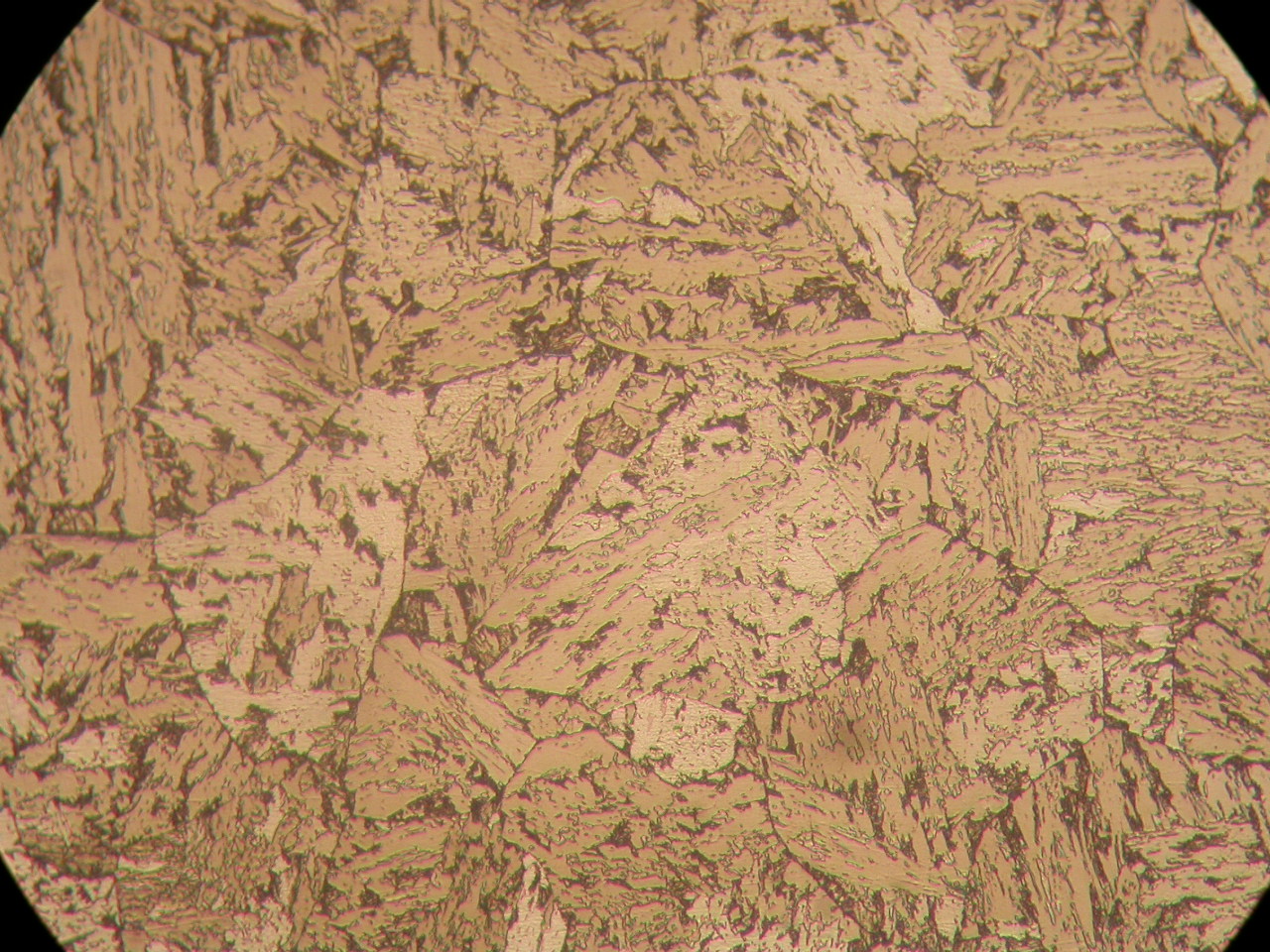

3：日本大同NAK80,出厂预硬，38-43HRC，
   我的判断是：粒状贝氏体。
请各位大神给参考纠正下，图片上有材质-倍数说明，侵蚀剂为4%硝酸酒精溶液。

狂热的夏天 · 发表于 2018-3-16 13:42:41

马氏体组织比较明显。请描述详细一点，我只看到马氏体组织。

狂热的夏天 · 发表于 2018-3-16 13:43:53

你确定存在粒状贝氏体

树荫下牵手 · 发表于 2018-3-16 20:42:21

狂热的夏天发表于 2018-3-16 13:42
马氏体组织比较明显。请描述详细一点，我只看到马氏体组织。

您说的哪张？存在马氏体？板条马氏体吗

树荫下牵手 · 发表于 2018-3-16 20:43:10

第二项P20，28-32HRC，组织应该是回火索氏体。

shenfuhai · 发表于 2018-3-20 07:39:10

个人感觉把以上XPM\P20预硬组织称为具有马氏体位向的索氏体更为确切些。

shenfuhai · 发表于 2018-3-20 07:41:55

本帖最后由 shenfuhai 于 2018-3-20 07:44 编辑

你的NAK80的粒状贝氏体特征不明显。请参照下图，这才是粒状贝氏体。

wrcluomo · 发表于 2018-3-20 09:20:05

粒贝是铁素体块内有一些孤立的"小岛"，这三种应都有粒贝，但是粒贝并不是不能和板条马氏体并存，如果冷却速度快，会得到一部分马氏体。

树荫下牵手 · 发表于 2018-3-20 19:08:00

shenfuhai 发表于 2018-3-20 07:39
个人感觉把以上XPM\P20预硬组织称为具有马氏体位向的索氏体更为确切些。

XPM硬度40左右，马氏体位向的组织应该没有这么硬吧

树荫下牵手 · 发表于 2018-3-20 19:09:33

狂热的夏天发表于 2018-3-16 13:42
马氏体组织比较明显。请描述详细一点，我只看到马氏体组织。

不知您说的是哪一张有马氏体组织？

		自动登录	找回密码
密码			免费注册

[讨论] 贝氏体等组织鉴别

本帖子中包含更多资源

本帖子中包含更多资源
