[求助] 40CrNiMoA调质后金相组织,求帮忙分析下里面的组织及效果

[复制链接]

签到天数: 43 天

[LV.5]常住居民I

发表于 2018-6-9 08:28:16 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司
求帮忙分析下里面的组织及热处理效果

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

签到天数: 43 天

[LV.5]常住居民I

 楼主| 发表于 2018-6-9 15:32:18 | 显示全部楼层

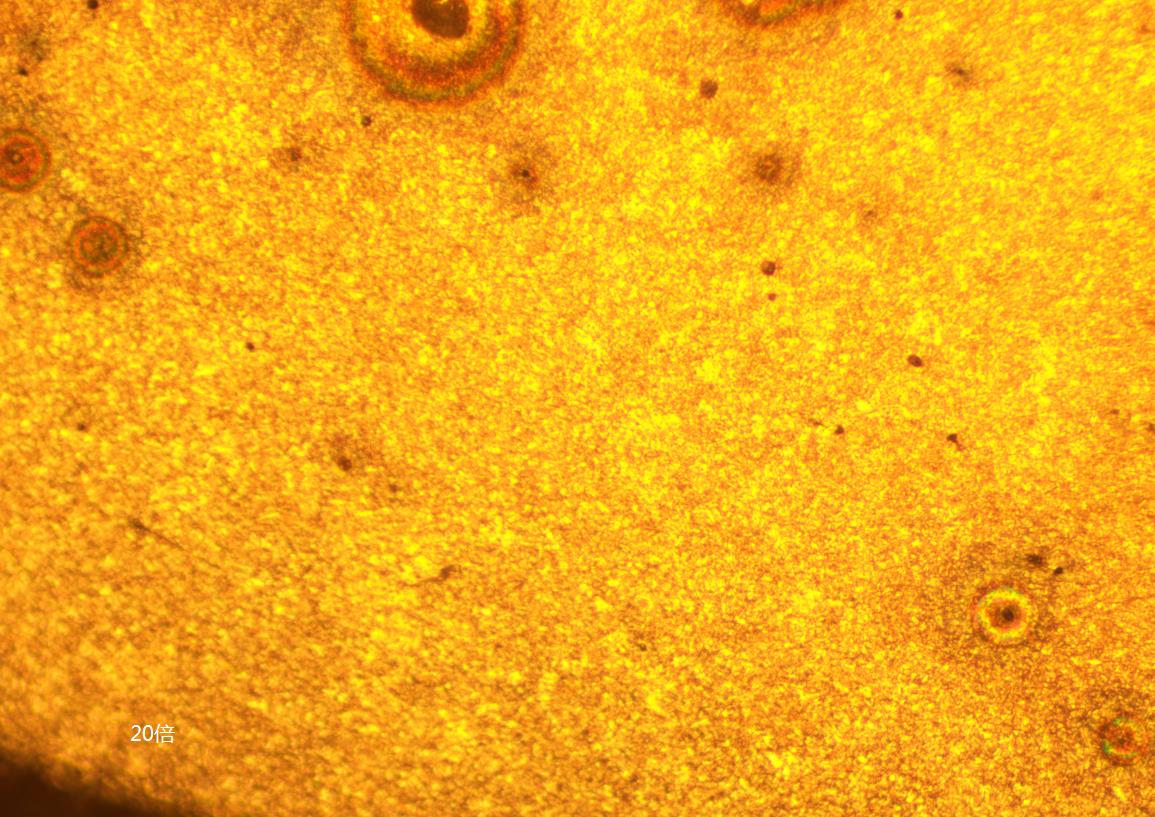

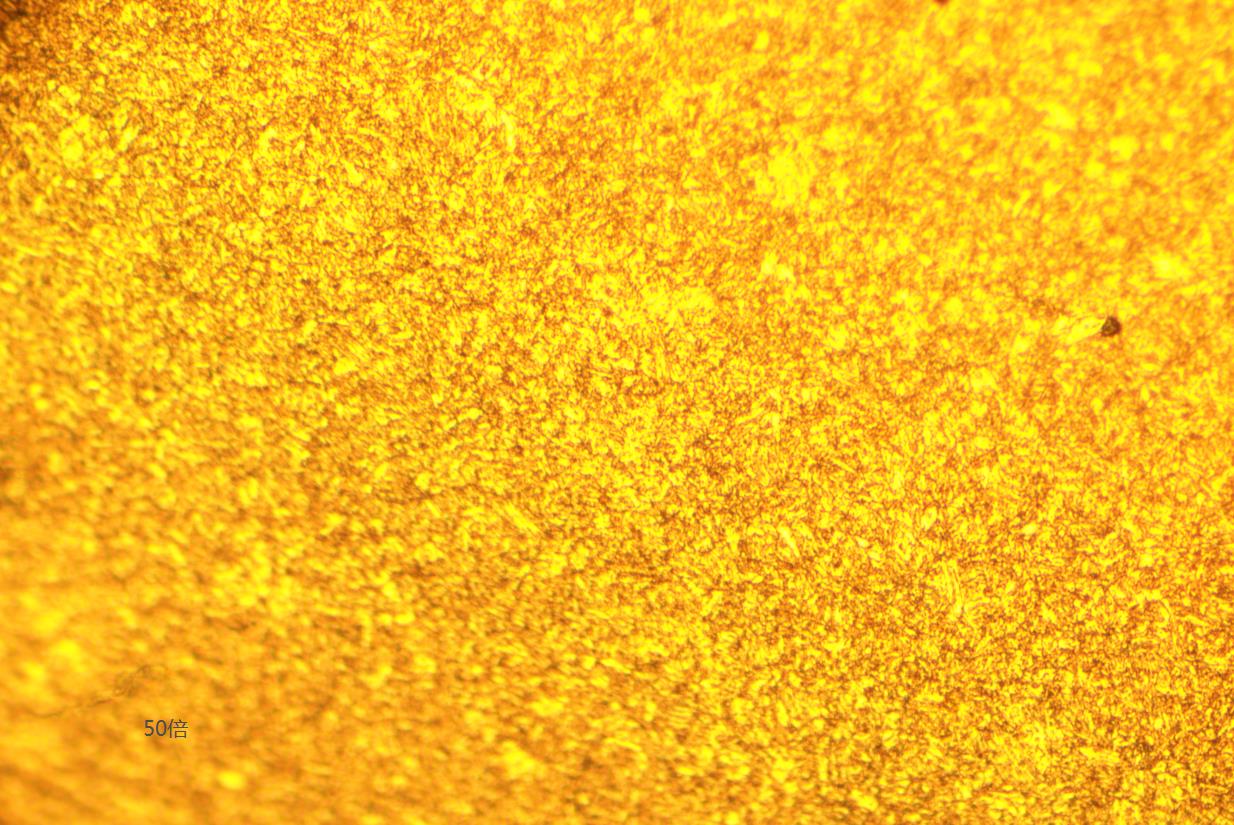

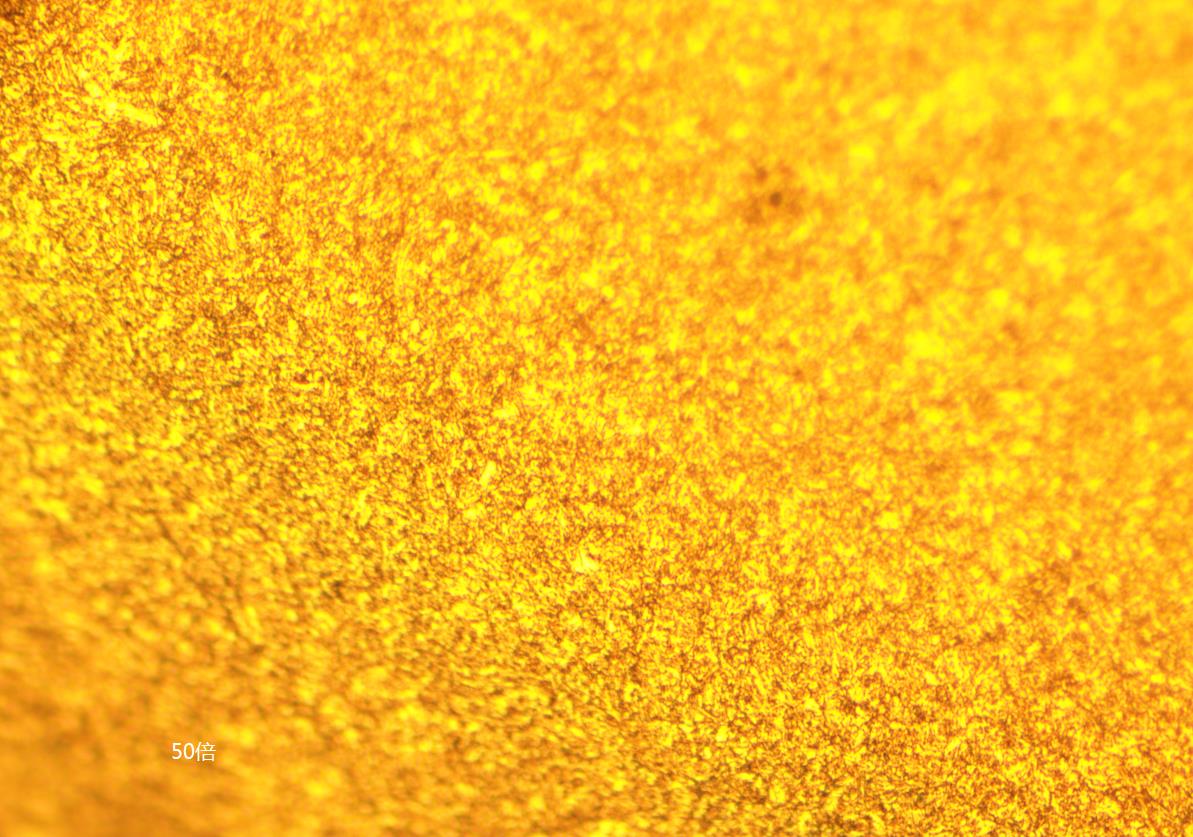

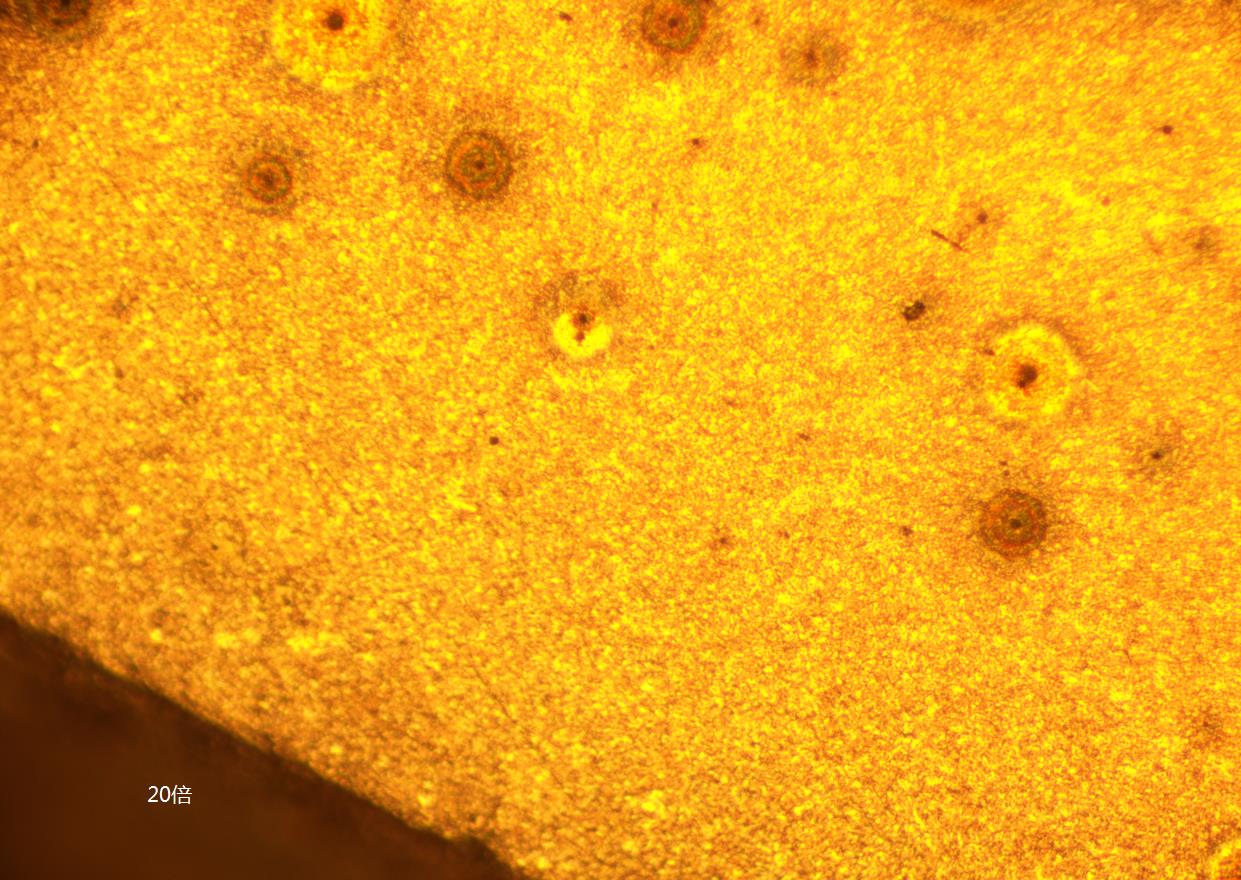

倍率写错了,是200倍与500倍的图像
回复 支持 反对

使用道具 举报

签到天数: 296 天

[LV.8]以坛为家I

发表于 2018-6-10 17:21:27 | 显示全部楼层
图片分辨率太差,不好做出判断
回复 支持 反对

使用道具 举报

签到天数: 863 天

[LV.10]以坛为家III

发表于 2018-6-10 22:12:47 | 显示全部楼层
如果是调质处理的话,为回火索氏体
回复 支持 反对

使用道具 举报

签到天数: 43 天

[LV.5]常住居民I

 楼主| 发表于 2018-6-11 08:46:13 | 显示全部楼层
我心飞翔eric 发表于 2018-6-10 17:21
图片分辨率太差,不好做出判断

是倍率不够高?还是金相试片没做好呢
回复 支持 反对

使用道具 举报

签到天数: 43 天

[LV.5]常住居民I

 楼主| 发表于 2018-6-11 08:46:56 | 显示全部楼层
wangzeshi 发表于 2018-6-10 17:54
没有异常,实践统一。

200倍时,图像上的黑点是啥东西啊?
回复 支持 反对

使用道具 举报

签到天数: 43 天

[LV.5]常住居民I

 楼主| 发表于 2018-6-11 08:50:26 | 显示全部楼层
MYG 发表于 2018-6-10 22:12
如果是调质处理的话,为回火索氏体

就单单只有回火索氏体吗?效果能否帮忙判定下
回复 支持 反对

使用道具 举报

签到天数: 863 天

[LV.10]以坛为家III

发表于 2018-6-11 09:25:45 | 显示全部楼层
照片颜色太刺眼,影响观察。一一一一一一
回复 支持 反对

使用道具 举报

签到天数: 946 天

[LV.10]以坛为家III

发表于 2018-6-11 10:29:36 | 显示全部楼层
照片颜色太刺眼,,影响观察。
回复 支持 反对

使用道具 举报

签到天数: 294 天

[LV.8]以坛为家I

发表于 2018-6-11 10:30:53 | 显示全部楼层
这是工业放大镜拍摄的吗?这种图片质量基本没有办法进行金相分析,建议你们公司购买专业金相显微镜。
回复 支持 反对

使用道具 举报

签到天数: 296 天

[LV.8]以坛为家I

发表于 2018-6-11 11:23:08 | 显示全部楼层
咱们的金相照片要么是黑白的,要么做彩色的。这样才有利于分辨细节。同时,制样的基本功要到位,否则会造成高倍下有虚像,影响观察。
回复 支持 反对

使用道具 举报

签到天数: 432 天

[LV.9]以坛为家II

发表于 2018-6-11 14:37:29 | 显示全部楼层
正常组织,200X黑点是制样没制好,水渍或者腐蚀不好!
回复 支持 反对

使用道具 举报

签到天数: 43 天

[LV.5]常住居民I

 楼主| 发表于 2018-6-11 14:40:03 | 显示全部楼层
QQ448997695 发表于 2018-6-11 10:30
这是工业放大镜拍摄的吗?这种图片质量基本没有办法进行金相分析,建议你们公司购买专业金相显微镜。

奥林巴斯的,不过试片没做,金相厂上直接在产品上取的金相面
回复 支持 反对

使用道具 举报

签到天数: 357 天

[LV.8]以坛为家I

发表于 2018-6-11 23:29:59 | 显示全部楼层
清洗效果不好,黑点应该是污渍被腐蚀后残留的,制样不佳
回复 支持 反对

使用道具 举报

签到天数: 182 天

[LV.7]常住居民III

发表于 2018-6-12 12:51:58 | 显示全部楼层
组织可以,符合回火索氏体
回复 支持 反对

使用道具 举报

签到天数: 342 天

[LV.8]以坛为家I

发表于 2018-6-12 14:46:05 | 显示全部楼层
拍摄时进光量没调好,过亮,看着刺眼。
回复 支持 反对

使用道具 举报

签到天数: 1537 天

[LV.Master]伴坛终老

发表于 2018-6-13 07:53:22 | 显示全部楼层
对于这个制样质量和拍摄效果,我只能分析出回火索氏体的基体,有没有其他的组织?你把试样重新制,磨平啊,500X明显看出来虚像了。拍照200X和500X的光学系数调节一下
回复 支持 反对

使用道具 举报

签到天数: 1135 天

[LV.10]以坛为家III

发表于 2018-6-13 13:47:54 | 显示全部楼层
你这照片好奇怪怎么拍出的这种效果,是便携式的在工件上拍的吗?
第1和2张看着像脏东西,可重新制样看看
回复 支持 反对

使用道具 举报

签到天数: 43 天

[LV.5]常住居民I

 楼主| 发表于 2018-6-14 16:13:01 | 显示全部楼层
shihuan211152 发表于 2018-6-13 13:47
你这照片好奇怪怎么拍出的这种效果,是便携式的在工件上拍的吗?
第1和2张看着像脏东西,可重新制样看看

制样问题,等设备回来了,自己制样重新测试咯
回复 支持 反对

使用道具 举报

签到天数: 220 天

[LV.7]常住居民III

发表于 2018-6-15 06:05:47 | 显示全部楼层
制样水平需要改进,图3图4才放大500倍就对不准焦距了,样品表面没磨平啊。
