设为首页收藏本站

热处理论坛

 找回密码
 注册

QQ登录

只需一步,快速开始

扫一扫,访问微社区

上海颐柏热处理设备有限公司 苏州工业园区吴东炉业有限公司 江苏益科热处理设备有限公司
搜索
查看: 530|回复: 7

[讨论] ZG1Cr17Ni3 试棒高温回火组织图片

[复制链接]

签到天数: 107 天

[LV.6]常住居民II

发表于 2018-7-7 17:29:13 | 显示全部楼层 |阅读模式

成分:
C    0.05-0.12
Si   0.80-1.50
Mn 0.30-0.80
Ni   2.80-3.80
Cr  15.00-18.00
其余Fe

请大家鉴别一下组织。

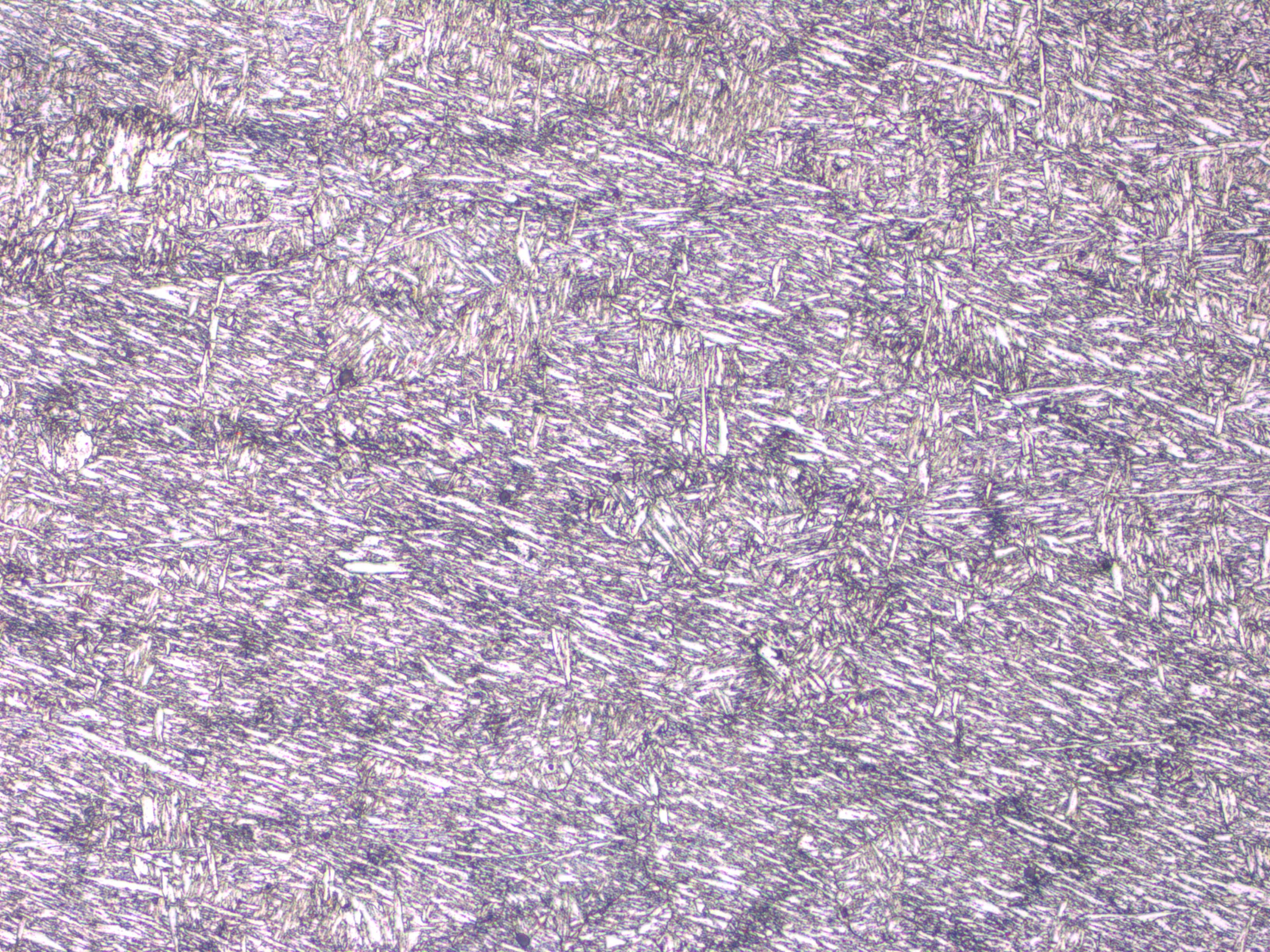

680°C高温回火组织

680°C高温回火组织

签到天数: 341 天

[LV.8]以坛为家I

发表于 2018-7-8 10:02:09 | 显示全部楼层
有数量较多的贝氏体一一一一一一一一
回复 支持 反对

使用道具 举报

签到天数: 12 天

[LV.3]偶尔看看II

发表于 2018-7-8 11:20:54 | 显示全部楼层
这个材质的不锈钢不是做固溶强化么, 咋还要回火呢?
回复 支持 反对

使用道具 举报

签到天数: 107 天

[LV.6]常住居民II

 楼主| 发表于 2018-7-9 09:33:46 | 显示全部楼层
MYG 发表于 2018-7-8 10:02
有数量较多的贝氏体一一一一一一一一

不好意思上传错照片了,这个合金的回火照片如下图。

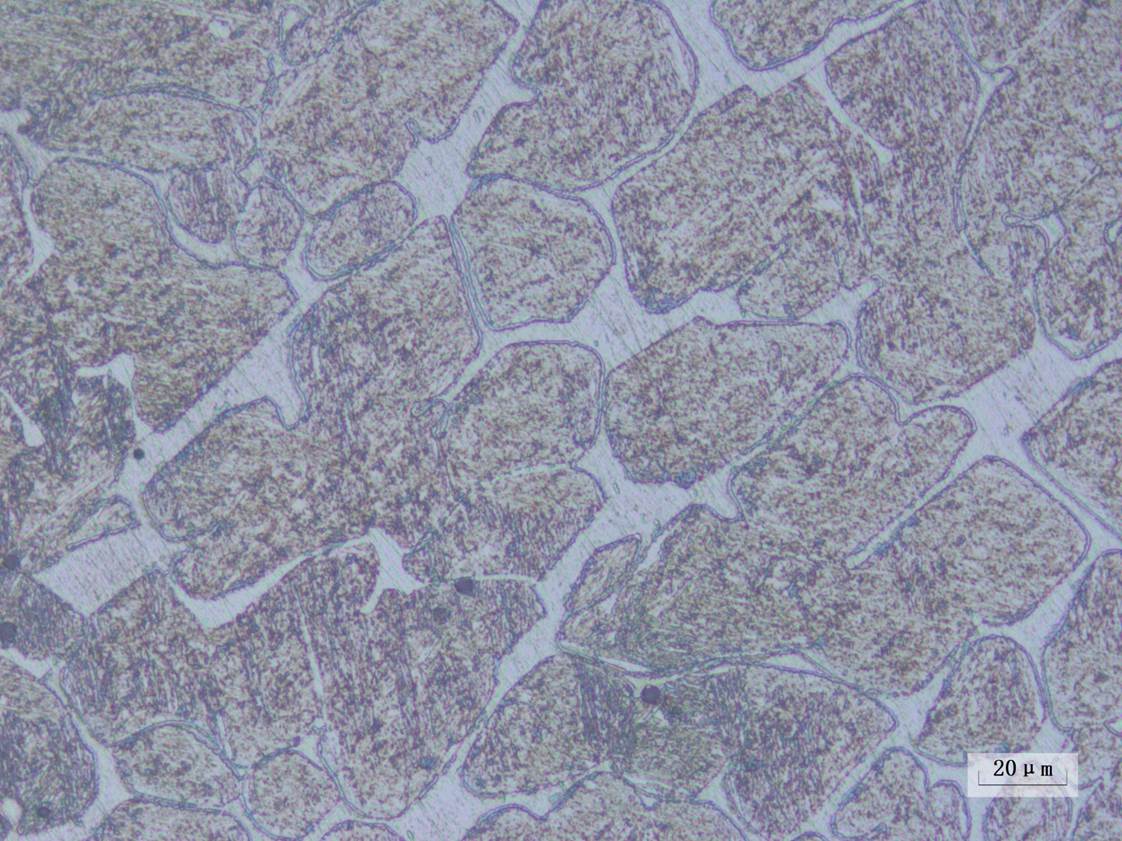

ZG1Cr17Ni3 马氏体不锈钢 高温回火后金相.jpg
回复 支持 反对

使用道具 举报

签到天数: 107 天

[LV.6]常住居民II

 楼主| 发表于 2018-7-9 09:39:20 | 显示全部楼层
fengzhonghenji 发表于 2018-7-8 11:20
这个材质的不锈钢不是做固溶强化么, 咋还要回火呢?

这类钢是马氏体-铁素体不锈钢,是铸造不锈钢的一类,热处理一般为淬火+回火,或者高温回火,见附件介绍。

同时对如下这句话很不理解,希望同行能给与解释,我们家是屈服强度总差那么一点点,是要降低熔炼C和Ni,Cr和Si的含量吗?

ZG1Cr17Ni3:  当C和Ni含量较高时,会形成残余奥氏体,从而降低屈服强度;
                     当Cr和Si含量过高时,会形成过多的铁素体,也会降低强度。

ZG1Cr17Ni3.pdf

191.33 KB, 下载次数: 24

航空材料手册此钢简介

回复 支持 反对

使用道具 举报

签到天数: 341 天

[LV.8]以坛为家I

发表于 2018-7-10 16:51:30 | 显示全部楼层
铁素体太多了,建议增加Ni含量----------------------------
回复 支持 反对

使用道具 举报

签到天数: 217 天

[LV.7]常住居民III

发表于 2018-7-11 12:36:48 | 显示全部楼层
bojan 发表于 2018-7-9 09:33
不好意思上传错照片了,这个合金的回火照片如下图。

铁素体量遗留过多,导致屈服强度大幅偏低。
只需提高加热温度并适当延长保温时间,就一定能提高屈服强度。
回复 支持 反对

使用道具 举报

签到天数: 70 天

[LV.6]常住居民II

发表于 2018-7-12 08:46:38 | 显示全部楼层
MYG 发表于 2018-7-10 16:51
铁素体太多了,建议增加Ni含量----------------------------

增加就等于换材料了
工艺调整可以改善
回复 支持 反对

使用道具 举报

您需要登录后才可以回帖 登录 | 注册

本版积分规则

QQ|Archiver|手机版|小黑屋|热处理论坛 ( 苏ICP备11036679号 公安机关备案号:32059002001695 )

GMT+8, 2018-11-13 09:13 , Processed in 0.052780 second(s), 26 queries .

Powered by Discuz! X3.2

© 2001-2013 Comsenz Inc.

快速回复 返回顶部 返回列表
ihmag.com 苏州出兴自动化设备有限公司 苏州工业园区热海热处理设备有限公司
