设为首页收藏本站

热处理论坛

 找回密码
 注册

QQ登录

只需一步,快速开始

北京中仪天信科技有限公司 爱思科仪器有限公司 江苏益科热处理设备有限公司
搜索
查看: 300|回复: 2

[求助] 求助,ZG270-500铸钢件,力学性能

[复制链接]

签到天数: 6 天

[LV.2]偶尔看看I

发表于 2019-9-6 23:21:07 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司
桥梁支柱的本体试棒,材质为ZG270-500,随炉试棒,附带在铸件本体上面材质为:
第一炉:C=0.39 S=0.021 P= 0.016 Si=0.34 Mn=0.55第二炉:C=0.38 S=0.023 P= 0.018 Si=0.40 Mn=0.57

第三炉:C=0.34 S=0.024 P= 0.018 Si=0.25 Mn=0.63

每炉2根试棒附带在铸件上,然后热处理

正火880度 均温4.5个小时 然后直接拉出炉子空冷 ,冷至200度左右,推进去回火,600度,均温2小时。直接拉出空冷。

运送到厂家,厂家把试棒从本体上拿下来,拿了3个做拉伸实验

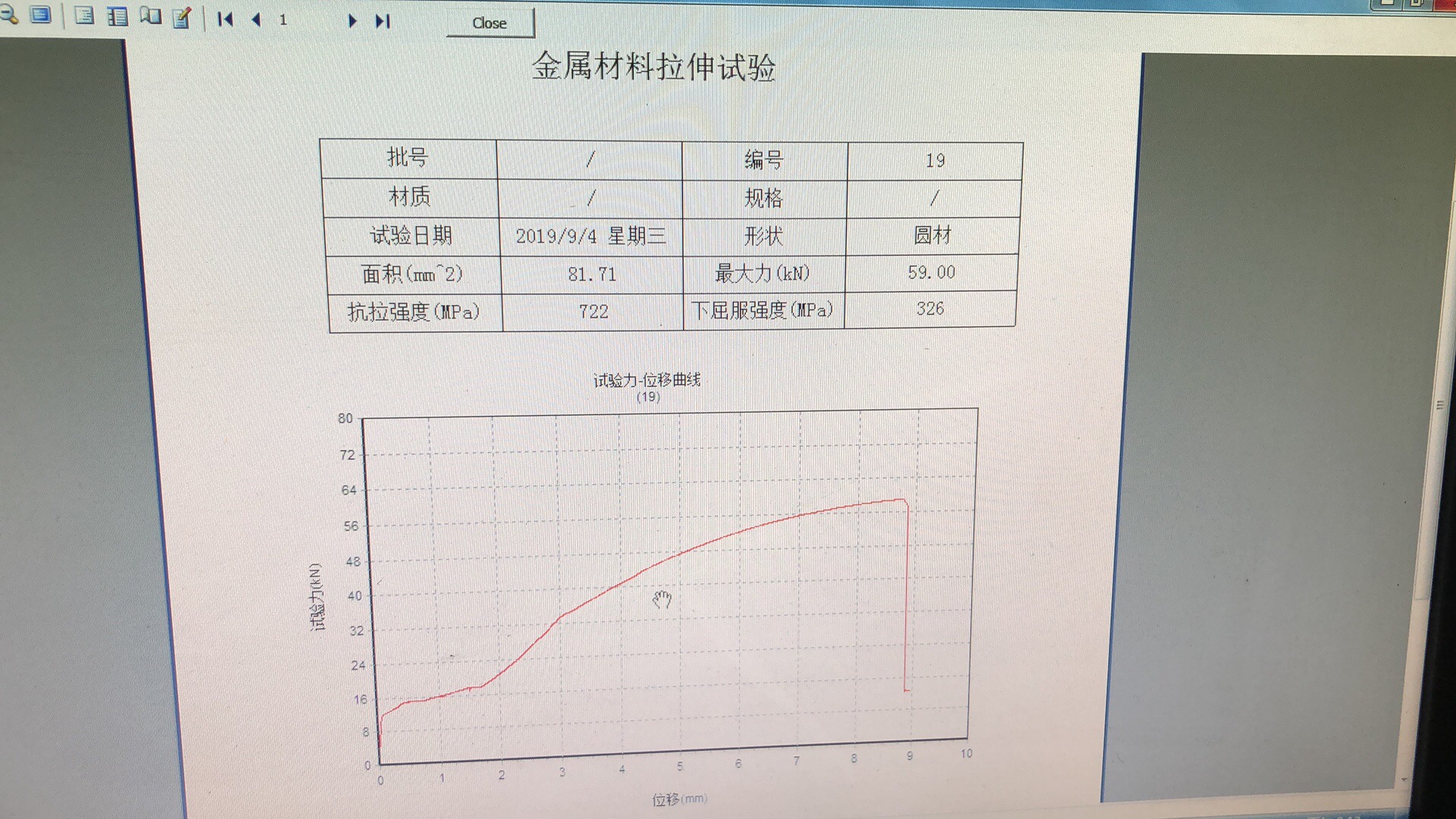

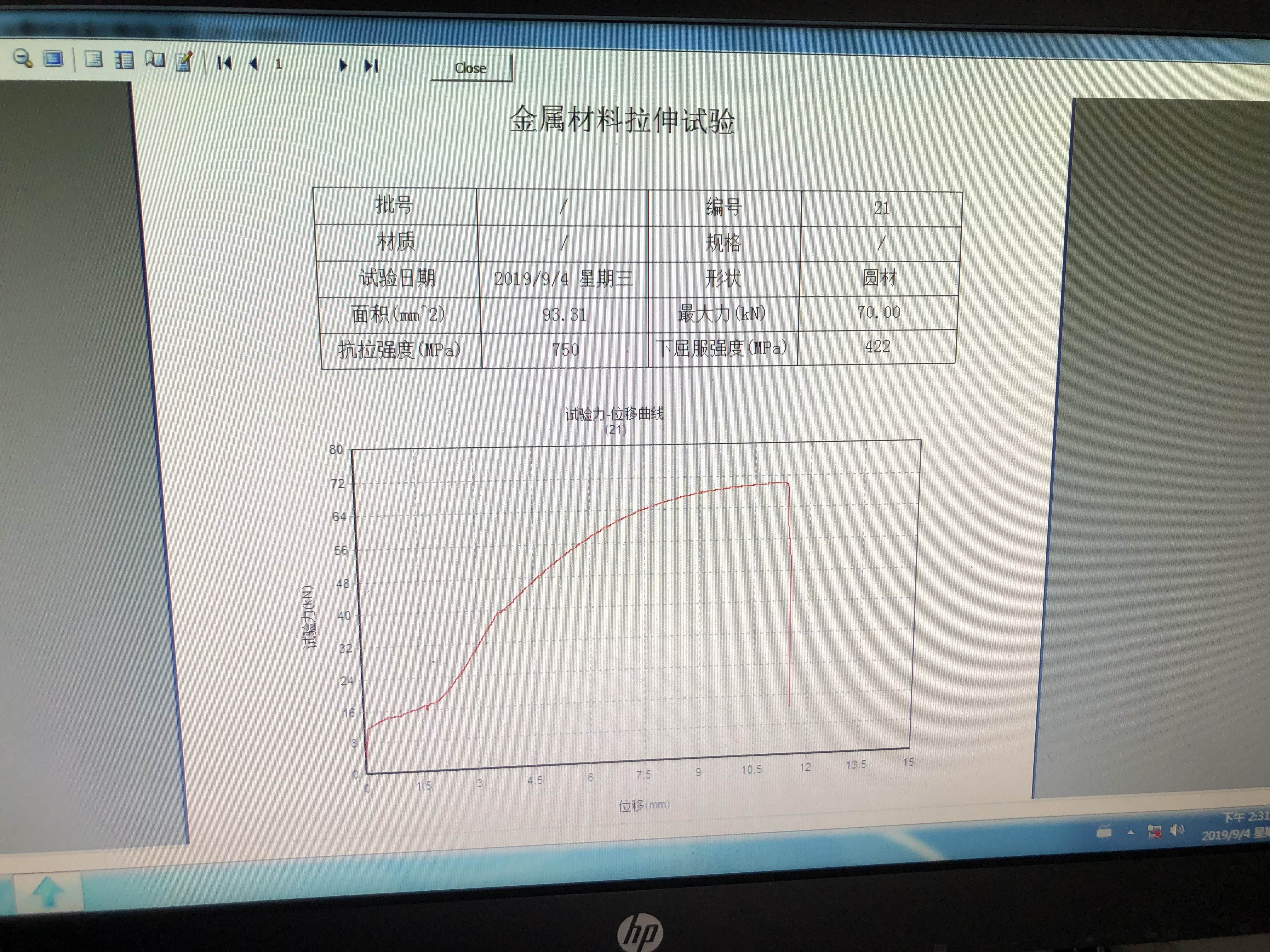

抗拉能达到700多,屈服也能达到300-400多,可就是伸长率几乎没有,只有8%左右,还未做冲击。

现在我将产品运回,又从铸件上取一个试棒,单独热处理,正火900度,均温6小时,直接出炉,放到地面上冷却。然后没有回火。

然后直接做拉伸实验,还是相同的情况,强度很好。伸长率不够。

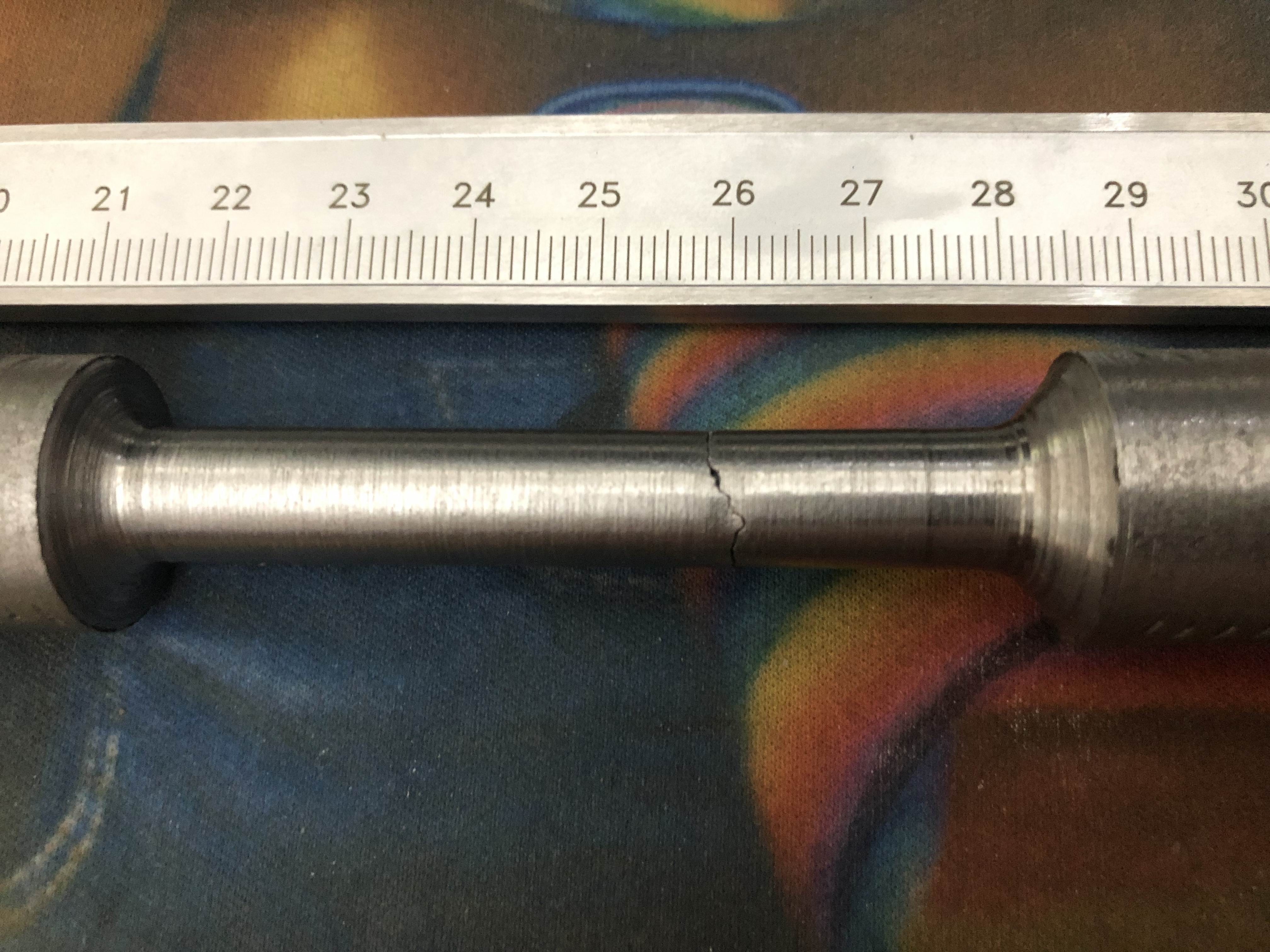

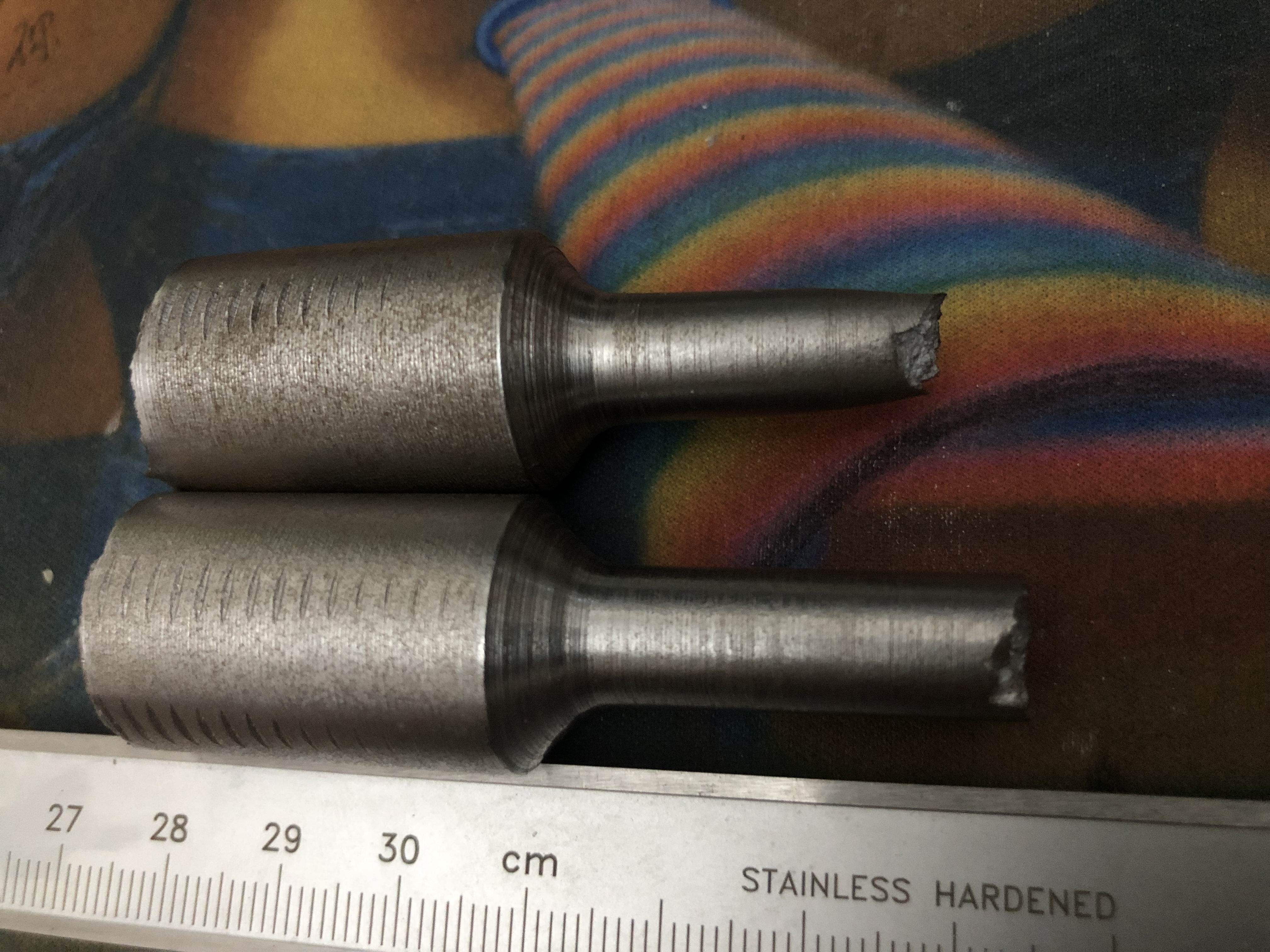

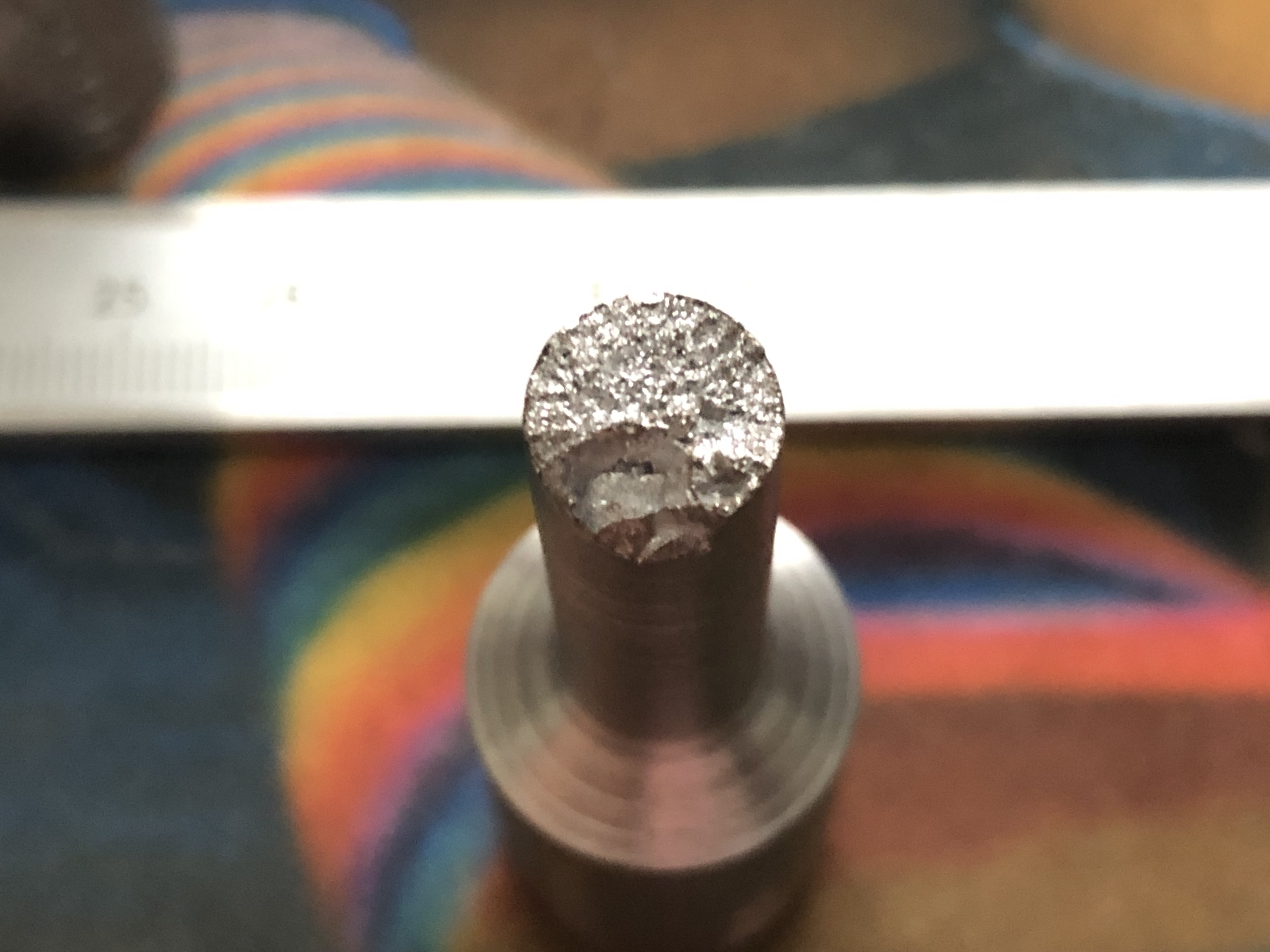

请问现在该如何处理。附带一些试棒的图。

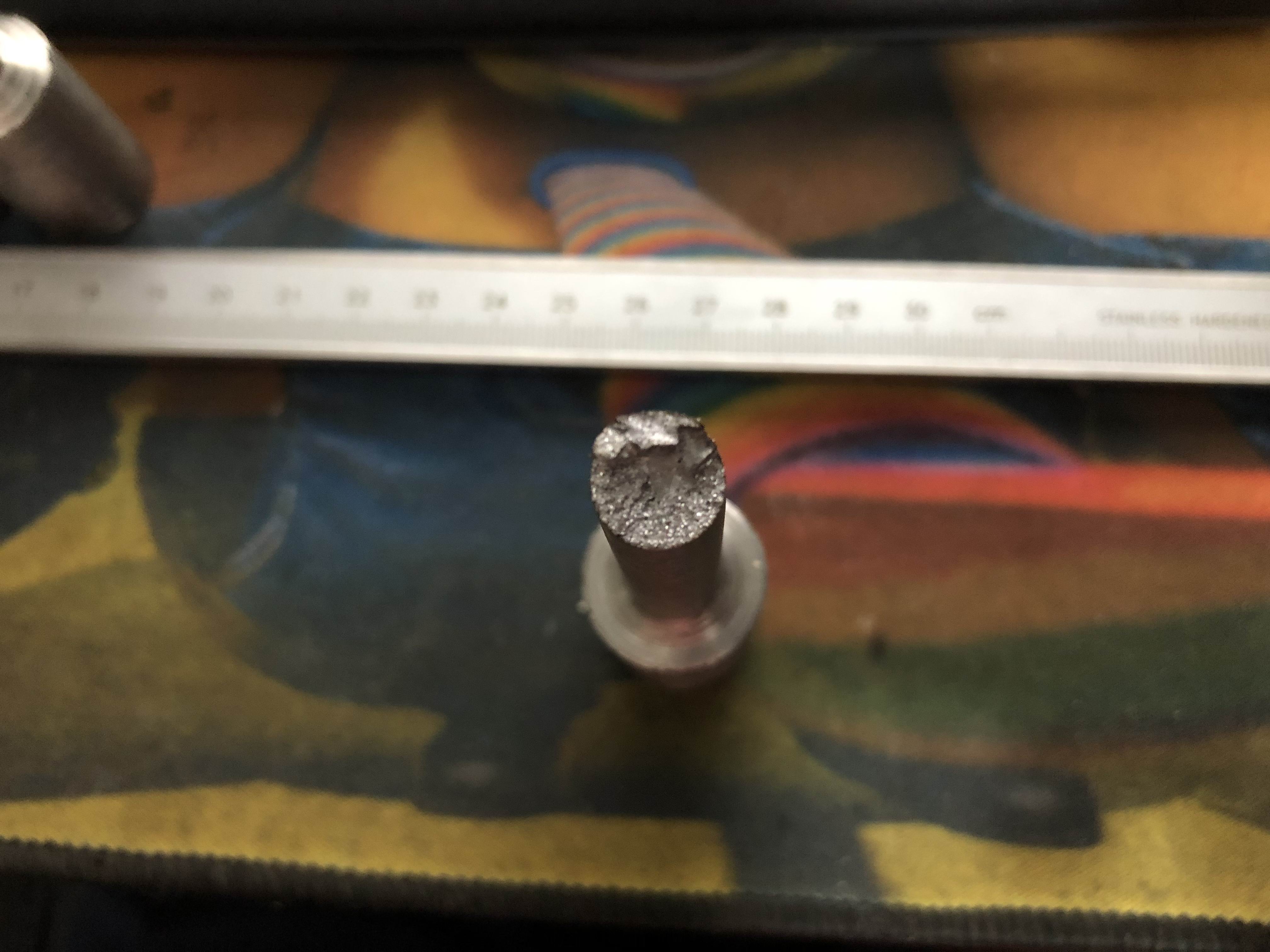

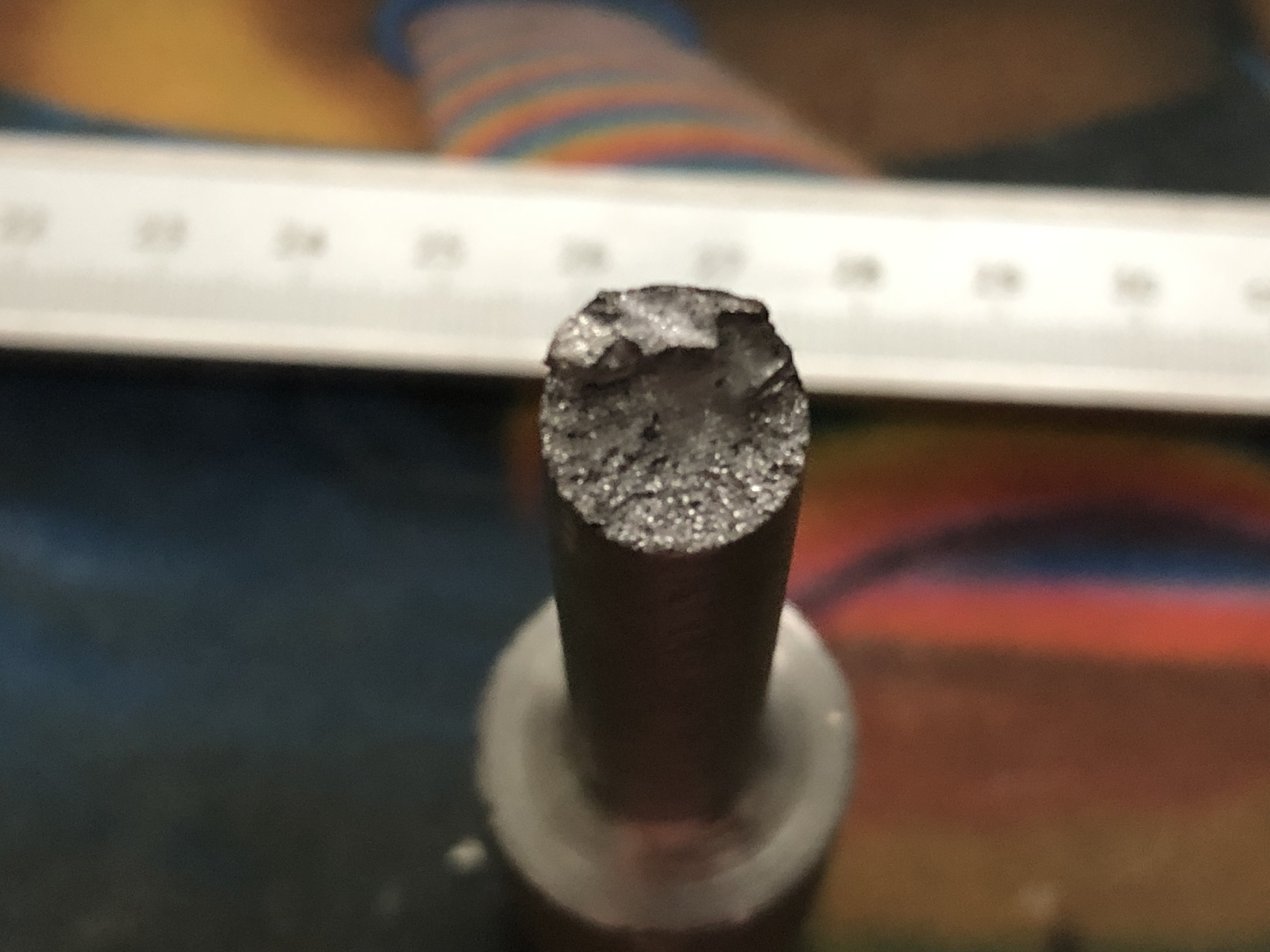

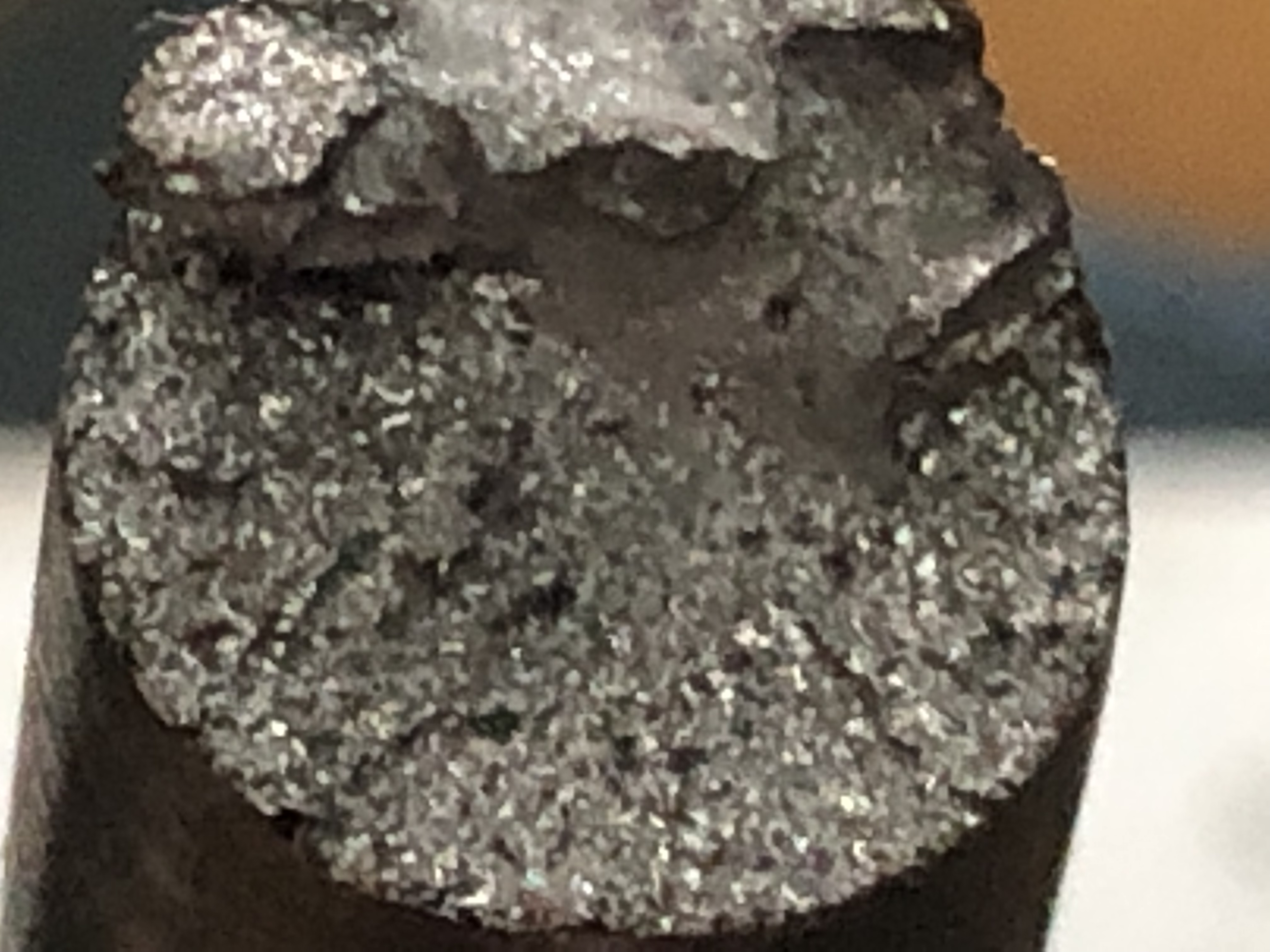

最后一张是其他厂家试棒断口和我们试棒的断口对比。明显可以看到其他厂家伸长率很好。

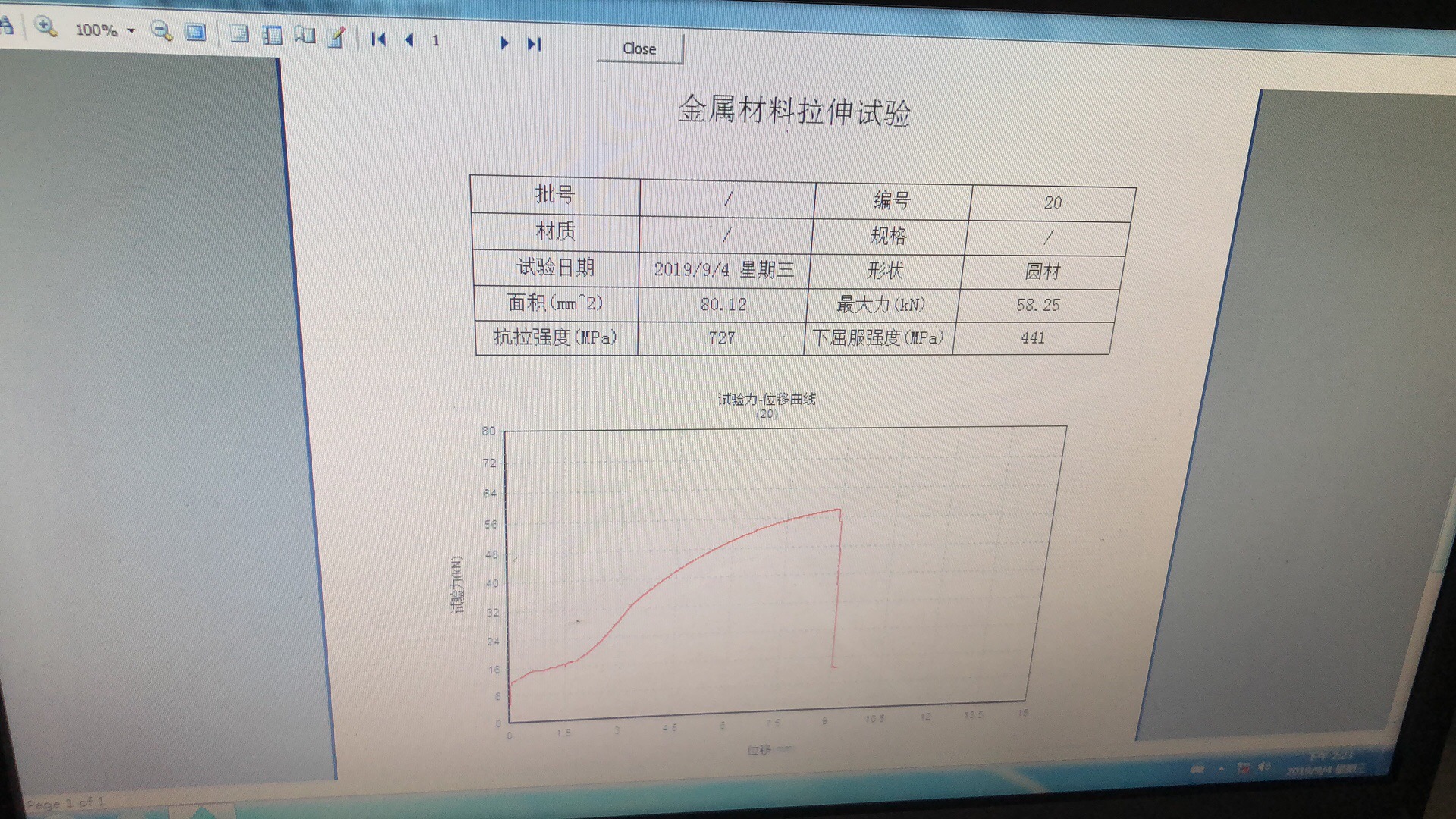

实验结果

实验结果

签到天数: 333 天

[LV.8]以坛为家I

发表于 2019-9-10 16:37:57 | 显示全部楼层
给你一点建议:
1、将拉伸试样纵向半剖做个金相,看铸造缺陷严重程度是否超标;
2、ZG270-500D的正火,900度加热可以,但冷却时建议改成:将工件吊离炉面,用强风甚至雾冷,使正火组织得到细化,后再适当回火。
回复 支持 反对

使用道具 举报

签到天数: 162 天

[LV.7]常住居民III

发表于 2019-9-12 14:09:19 | 显示全部楼层
我们也遇到过这种情况,抗拉强度很高,断面收缩率、伸长率差得远,检查结果是铝含量严重超标。
回复 支持 反对

使用道具 举报

您需要登录后才可以回帖 登录 | 注册

本版积分规则

苏州工业园区热海热处理设备有限公司 热处理论坛合作伙伴广告位 苏州出兴自动化设备有限公司

QQ|Archiver|手机版|小黑屋|热处理论坛 ( 苏ICP备11036679号 公安机关备案号:32059002001695 )

GMT+8, 2019-9-20 09:58 , Processed in 0.055861 second(s), 39 queries .

Powered by Discuz! X3.2

© 2001-2013 Comsenz Inc.

快速回复 返回顶部 返回列表
