设为首页收藏本站

热处理论坛

 找回密码
 注册

QQ登录

只需一步,快速开始

北京中仪天信科技有限公司 爱思科仪器有限公司 江苏益科热处理设备有限公司
搜索
查看: 550|回复: 7

[求助] 金相组织(帮忙看看)

[复制链接]

签到天数: 39 天

[LV.5]常住居民I

发表于 2019-10-29 10:55:15 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司
本帖最后由 韩诚 于 2019-10-30 16:33 编辑

材料10B21   HRC 26-28    客户要求GB/T 13320-2007金相4级。现在达不到。

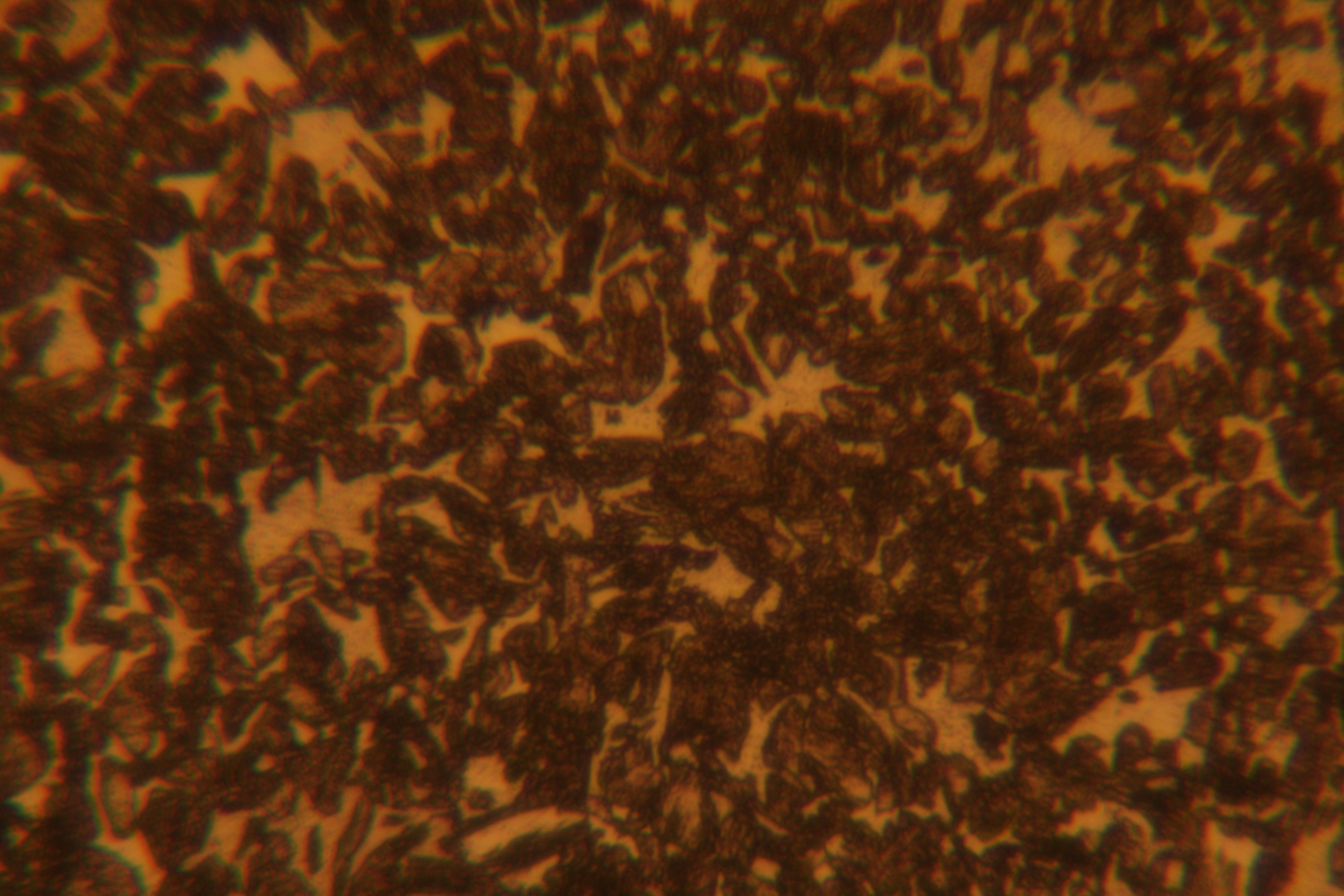

金相图片

金相图片
20191029 M6X16 GB5787(1).jpg

签到天数: 205 天

[LV.7]常住居民III

发表于 2019-11-8 16:05:05 | 显示全部楼层
韩诚 发表于 2019-11-6 14:19
老师,你好。如果金相组织不合格,通过单一回火可以解决问题吧?我们现在使用450温度回火,金相组织发生 ...

金相组织只靠回火是没法保证的,只有淬火工序做好了,获得了马氏体组织,回火才能得到均匀的索氏体组织,如果淬火温度不足,有未溶铁素体的存在,靠回火是解决不了的。而且热处理工艺改进的前提一定要把热电偶、温控仪表和炉温均匀性确定清楚,要不然结果如何没法保证。
回复 支持 1 反对 0

使用道具 举报

签到天数: 369 天

[LV.9]以坛为家II

发表于 2019-11-4 15:52:11 | 显示全部楼层
典型的未溶铁素体,调质淬火温度太低了。
回复 支持 反对

使用道具 举报

签到天数: 39 天

[LV.5]常住居民I

 楼主| 发表于 2019-11-4 16:30:26 | 显示全部楼层
淬火温度850,回火450
回复 支持 反对

使用道具 举报

签到天数: 51 天

[LV.5]常住居民I

发表于 2019-11-4 16:51:53 | 显示全部楼层
韩诚 发表于 2019-11-4 16:30
淬火温度850,回火450

应该890-910淬火,这材料相当于15Mn, A3点很高的
回复 支持 反对

使用道具 举报

签到天数: 205 天

[LV.7]常住居民III

发表于 2019-11-5 08:01:46 | 显示全部楼层
淬火温度太低了,本身材料碳含量就低,金相组织中有典型的未溶铁素体,建议淬火温度提高到900-920℃
回复 支持 反对

使用道具 举报

签到天数: 39 天

[LV.5]常住居民I

 楼主| 发表于 2019-11-5 08:28:54 | 显示全部楼层

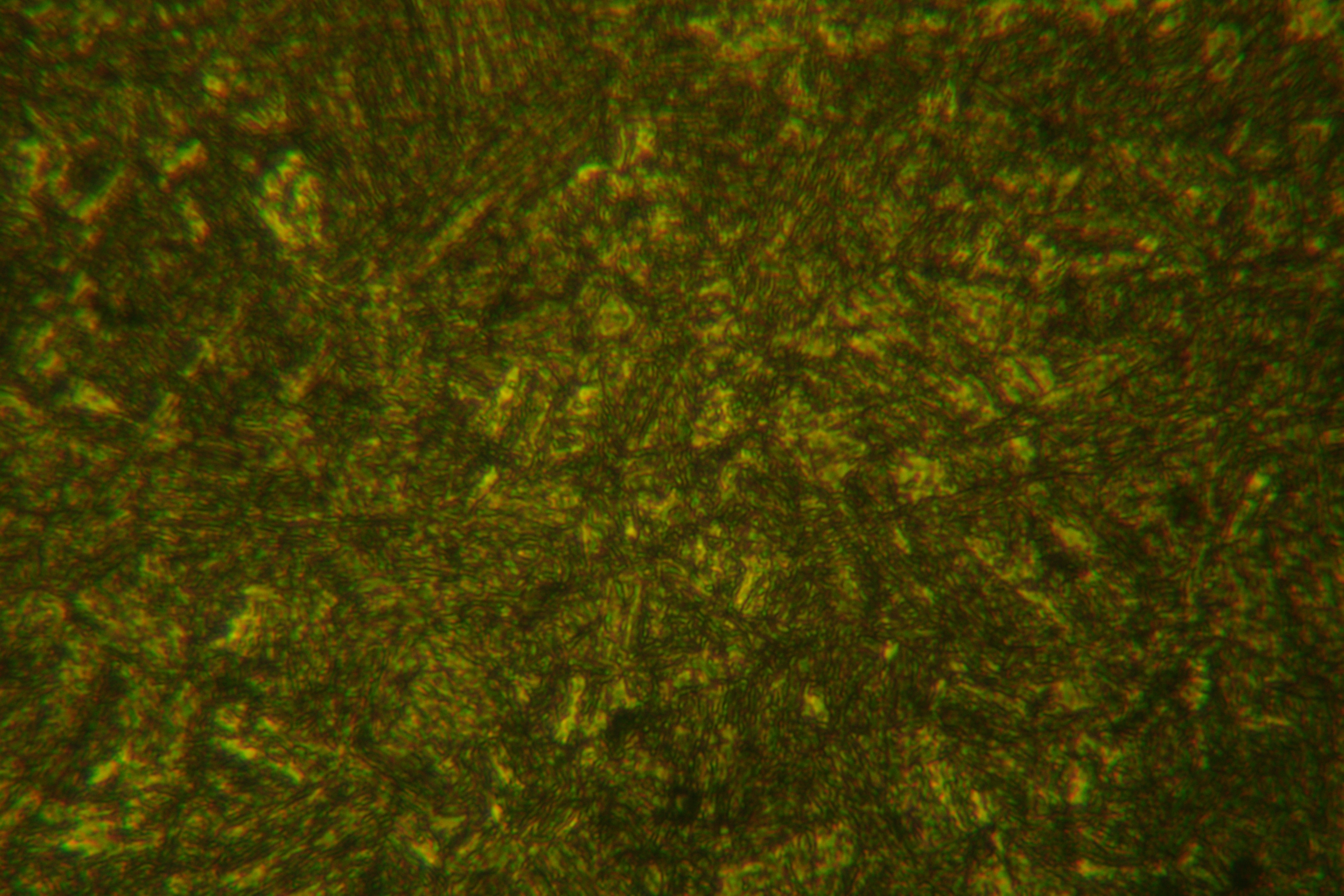

现在调整到870℃,效果有所改善。
GB5787 M8X25.jpg
回复 支持 反对

使用道具 举报

签到天数: 39 天

[LV.5]常住居民I

 楼主| 发表于 2019-11-6 14:19:33 | 显示全部楼层
冠家天下 发表于 2019-11-5 08:01
淬火温度太低了,本身材料碳含量就低,金相组织中有典型的未溶铁素体,建议淬火温度提高到900-920℃

老师,你好。如果金相组织不合格,通过单一回火可以解决问题吧?我们现在使用450温度回火,金相组织发生变化。那么我想应该是淬火问题,现在回火解决了这是为什么?
回复 支持 反对

使用道具 举报

您需要登录后才可以回帖 登录 | 注册

本版积分规则

苏州工业园区热海热处理设备有限公司 热处理论坛合作伙伴广告位 苏州出兴自动化设备有限公司

QQ|Archiver|手机版|小黑屋|热处理论坛 ( 苏ICP备11036679号 公安机关备案号:32059002001695 )

GMT+8, 2019-12-11 10:17 , Processed in 0.064578 second(s), 44 queries .

Powered by Discuz! X3.2

© 2001-2013 Comsenz Inc.

快速回复 返回顶部 返回列表
