帮忙分析一下图中组织

zerosun · 发表于 2019-11-7 08:51:13

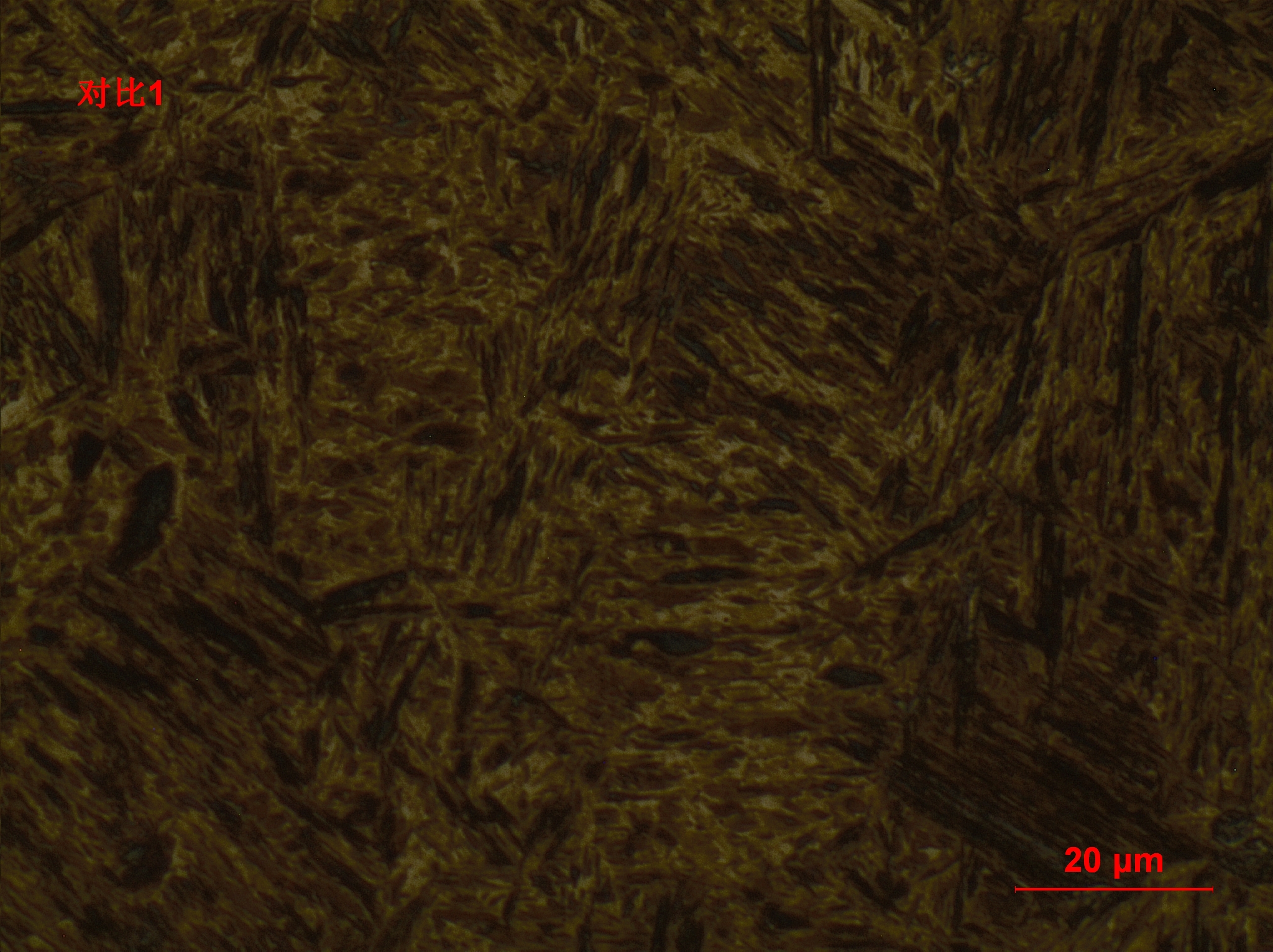

对1-M+A'

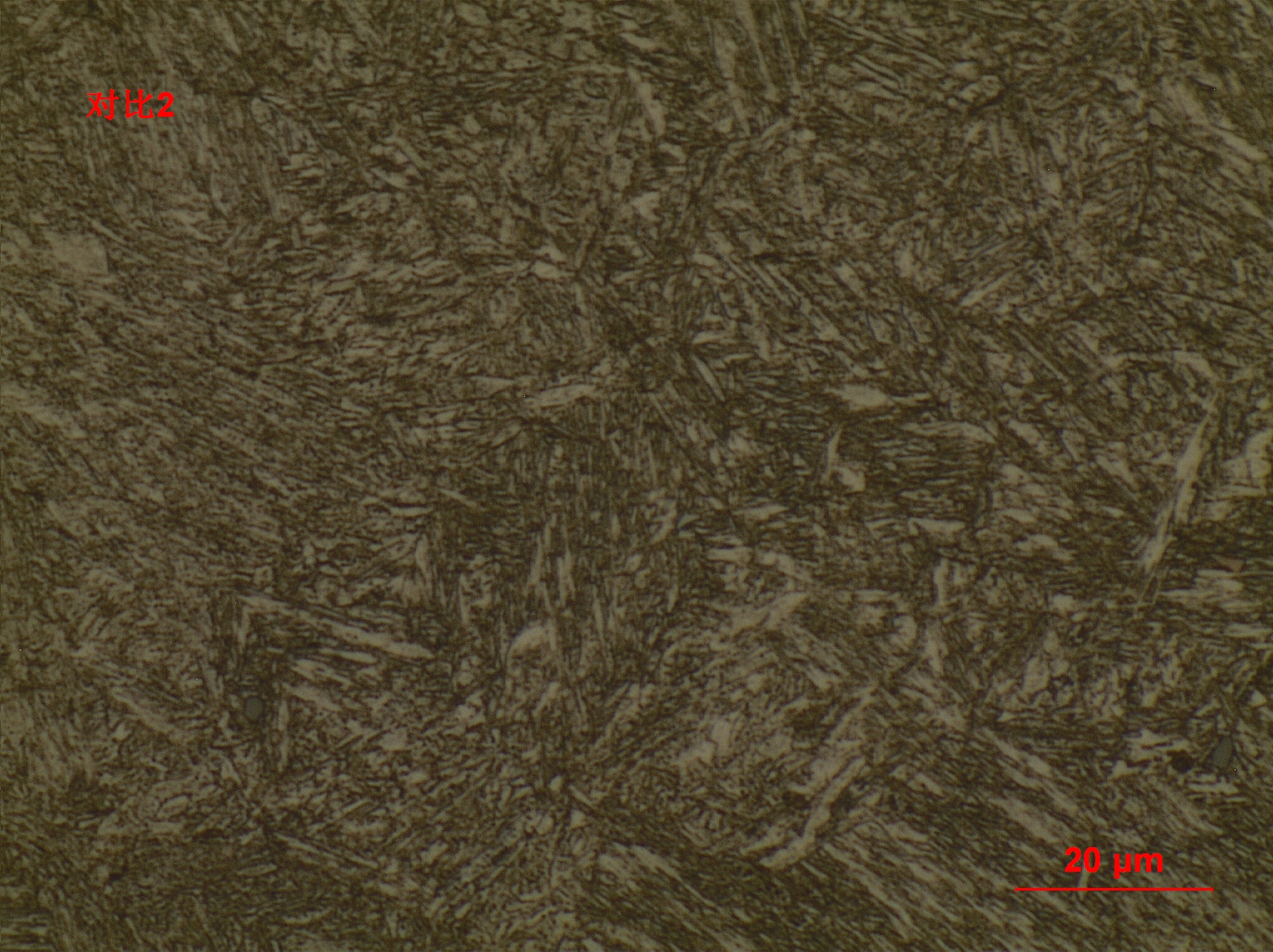

对2-S

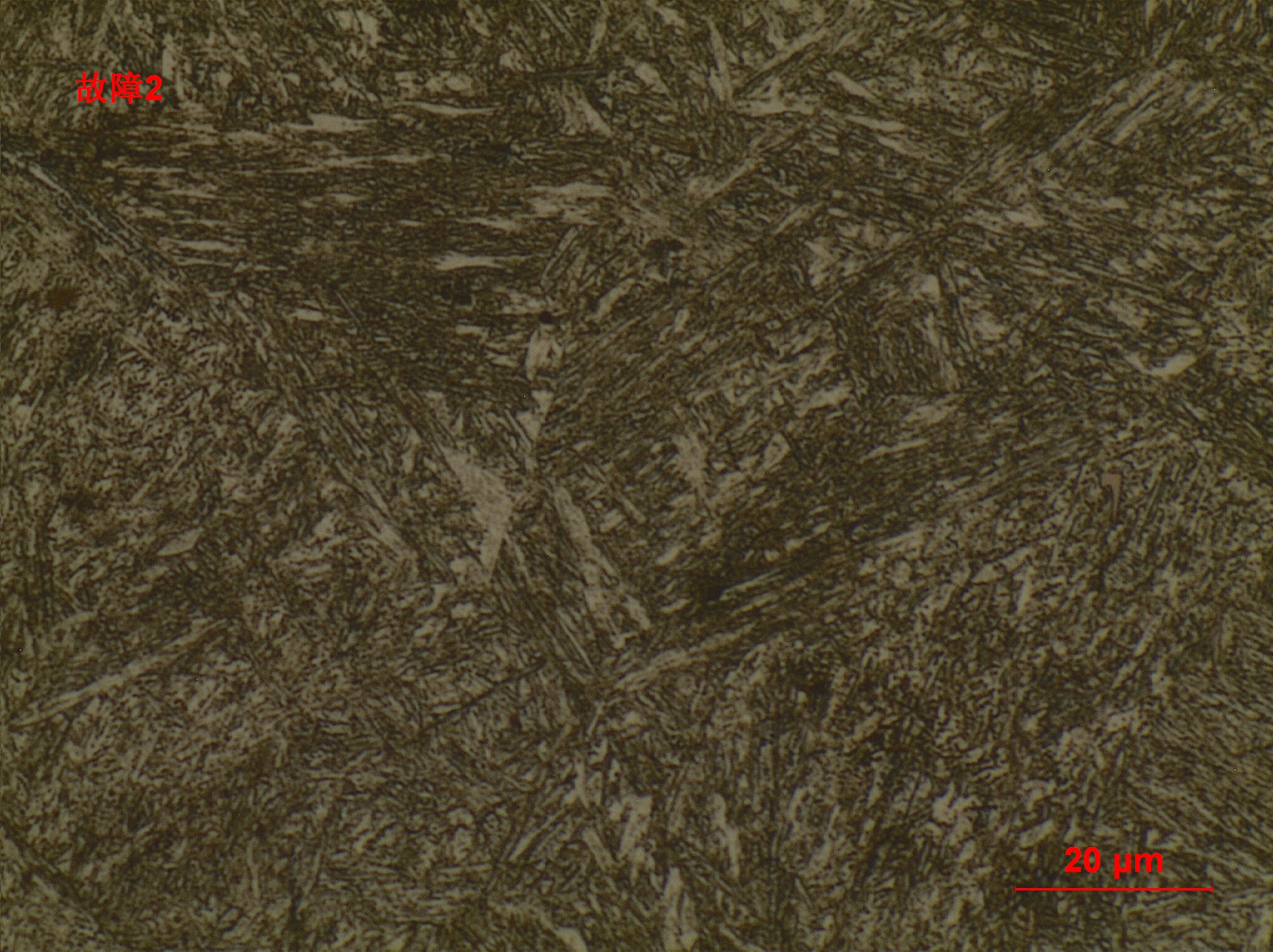

故2-M粗+A+B

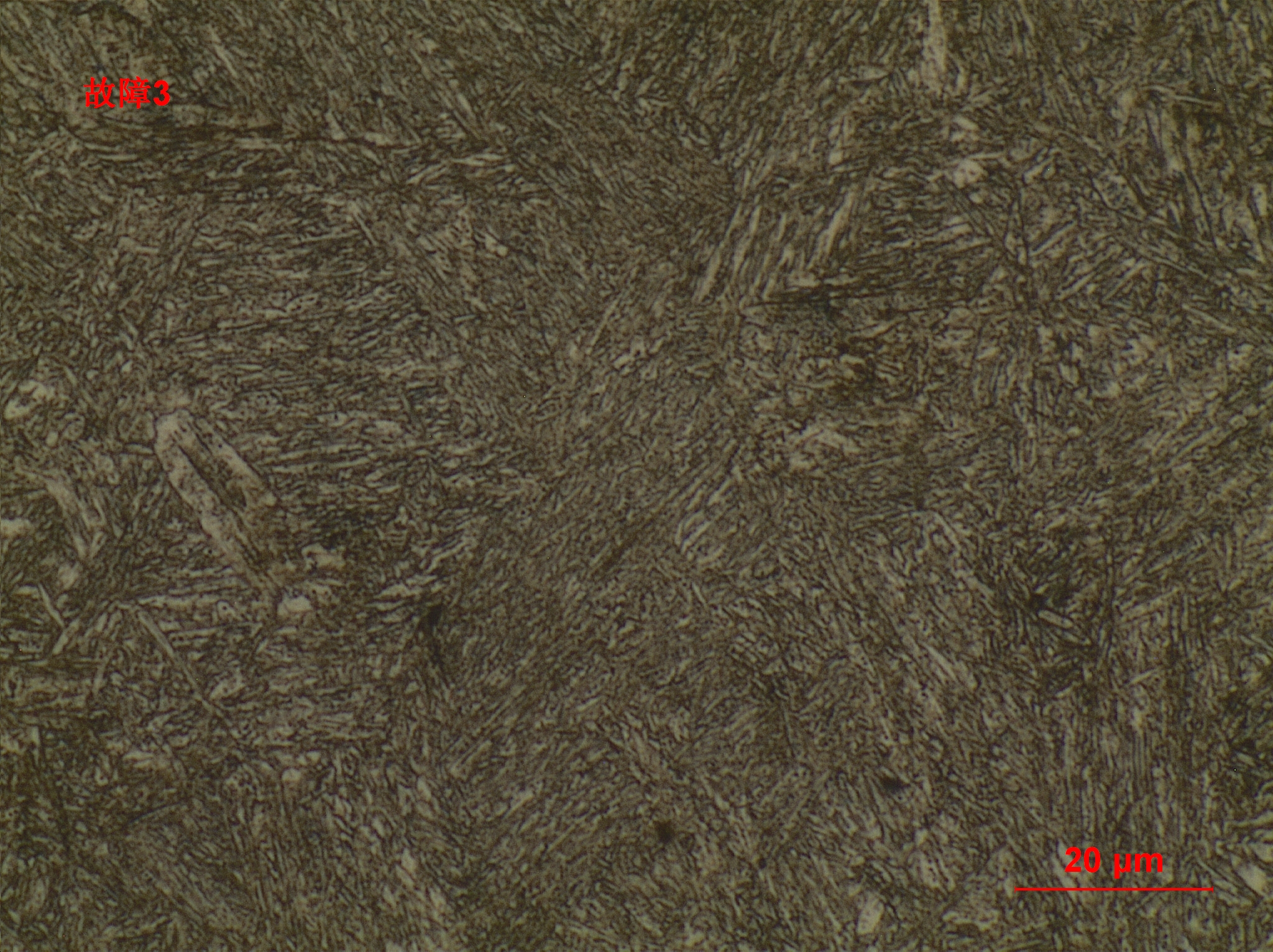

故3-S+M+A

赵成林 · 发表于 2019-11-7 08:54:35

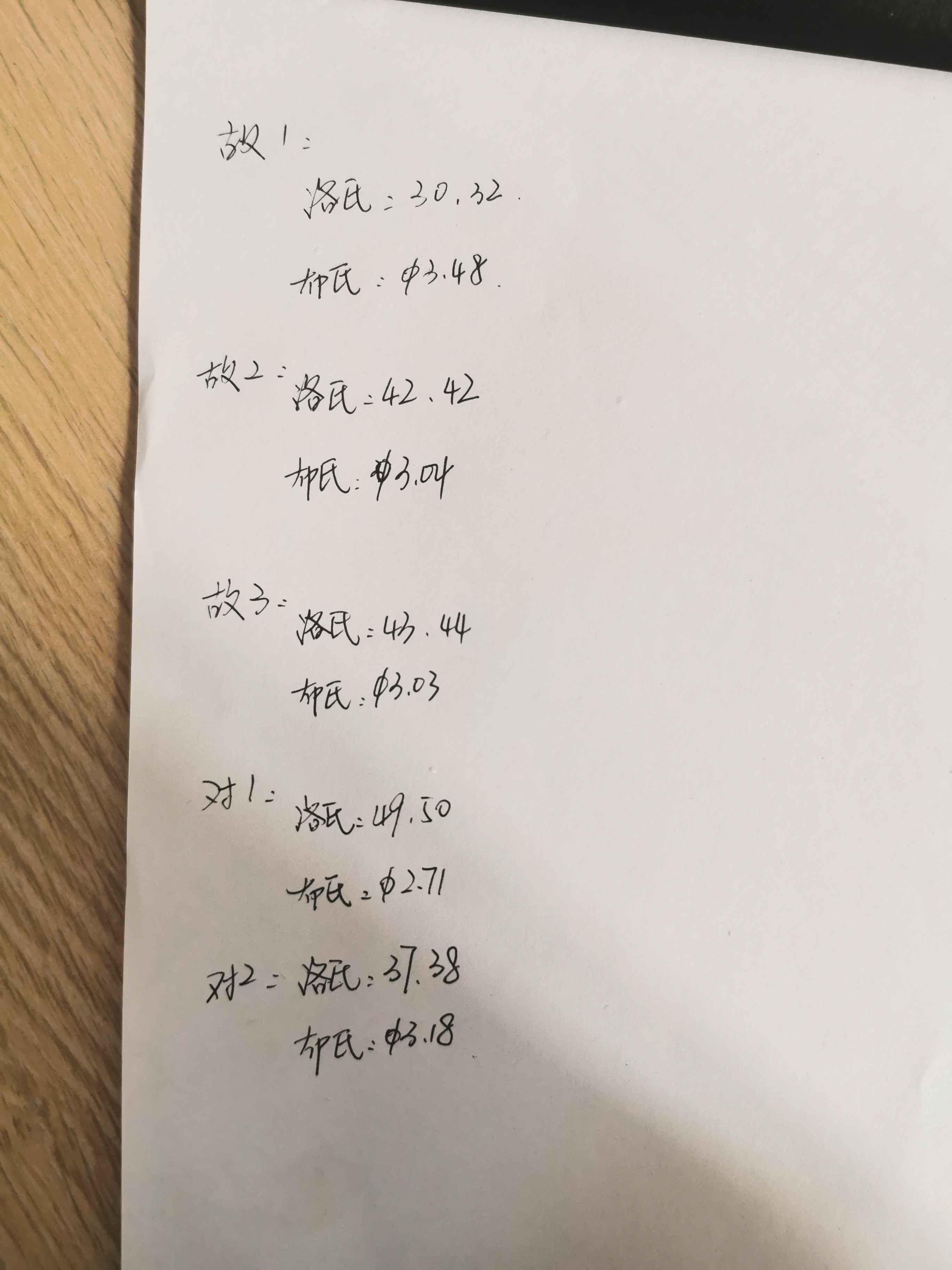

作为一个菜鸟，不会分析图中组织，求大佬帮助一波。材料是35MNB

dchj0532 · 发表于 2019-11-10 14:06:50

组织500X,并没看出多少异常，建议做个晶粒，另失效分析不要仅局限在热处理品质上，设计、用户使用工况等都是考虑的范围

赵成林 · 发表于 2019-11-11 09:26:17

dchj0532 发表于 2019-11-10 14:06
组织500X,并没看出多少异常，建议做个晶粒，另失效分析不要仅局限在热处理品质上，设计、用户使用工况等都 ...

感谢教导，这个工件失效的原因应该是缺少高温回火或者回火不充分导致的

赵成林 · 发表于 2019-11-11 09:31:16

zerosun 发表于 2019-11-11 07:57
对1-M+A'
对2-S
故2-M粗+A+B

感谢大佬指导，再问一下图中第一张图的组织是啥？

zerosun · 发表于 2019-11-12 08:08:44

本帖最后由 zerosun 于 2019-11-12 08:10 编辑

赵成林发表于 2019-11-11 09:31
感谢大佬指导，再问一下图中第一张图的组织是啥？

粗大板条马氏体的中温回火组织，即回火屈氏体

zhuerliu · 发表于 2022-1-10 16:02:01

晶粒粗大，板条M，柱状贝氏体，白色条状不可能是F.

丁丁晶晶 · 发表于 2022-1-11 07:31:48

回火组织，粗大了点，说明在淬火过程有问题

liwen5444 · 发表于 2022-1-11 16:08:27

不知道具体工艺，晶粒太粗大了

李鲁 · 发表于 2022-2-23 14:26:01

粗大板条马氏体的中温回火组织，回火屈氏体

		自动登录	找回密码
密码			免费注册
