SCr420H渗碳淬火后心部有块状铁素体

williswon · 发表于 2019-11-11 10:33:50

本帖最后由 williswon 于 2019-11-11 10:42 编辑

SCr420H材质，Φ20直径轴，渗碳淬火后心部有块状铁素体，现在一直不明白块状铁素体是怎么来的，在此求助。

渗碳温度935℃，渗碳时间约90分钟，渗碳后降温至860℃，直接淬火，淬火油最大冷却速度105~108℃/s，油温50℃；

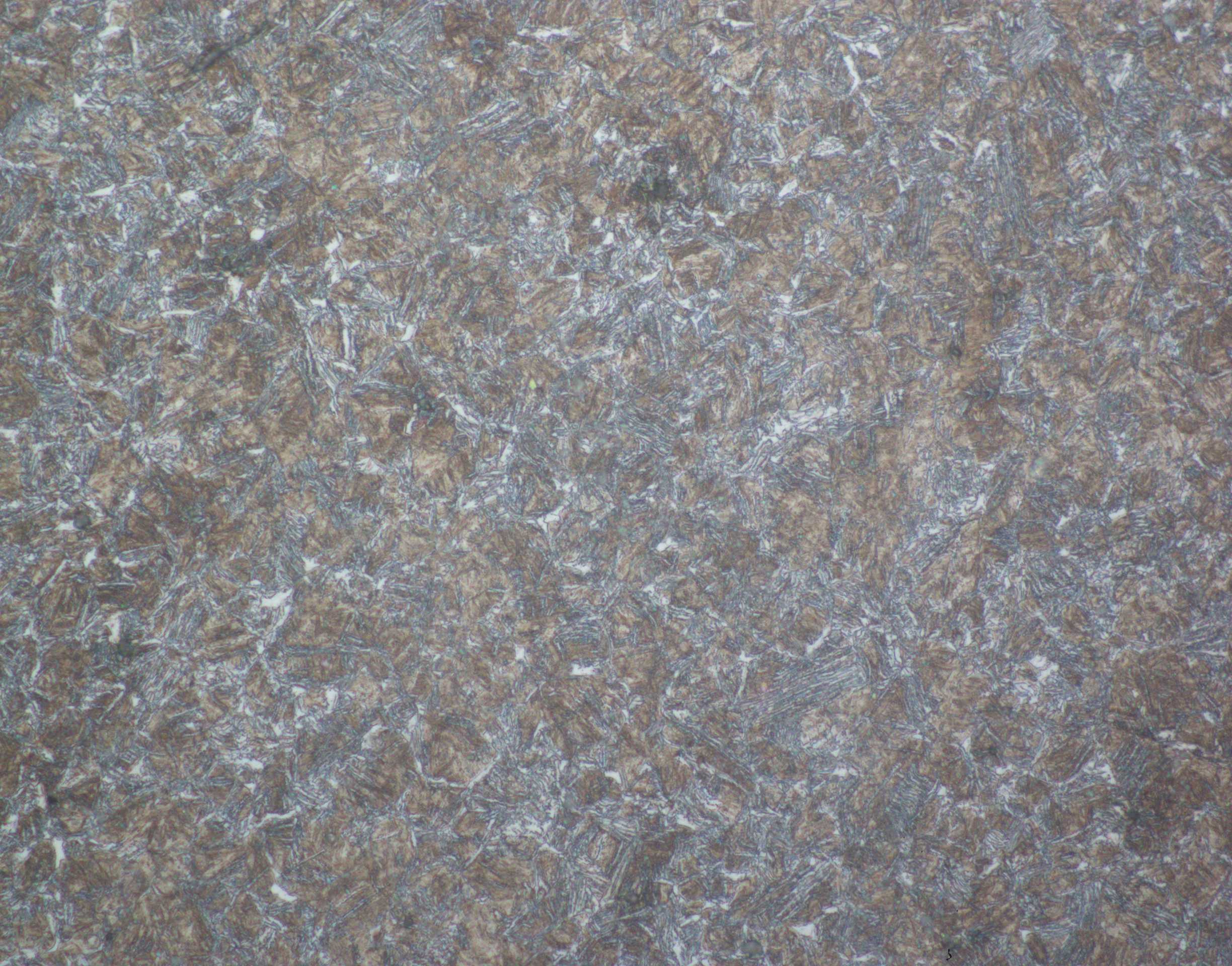

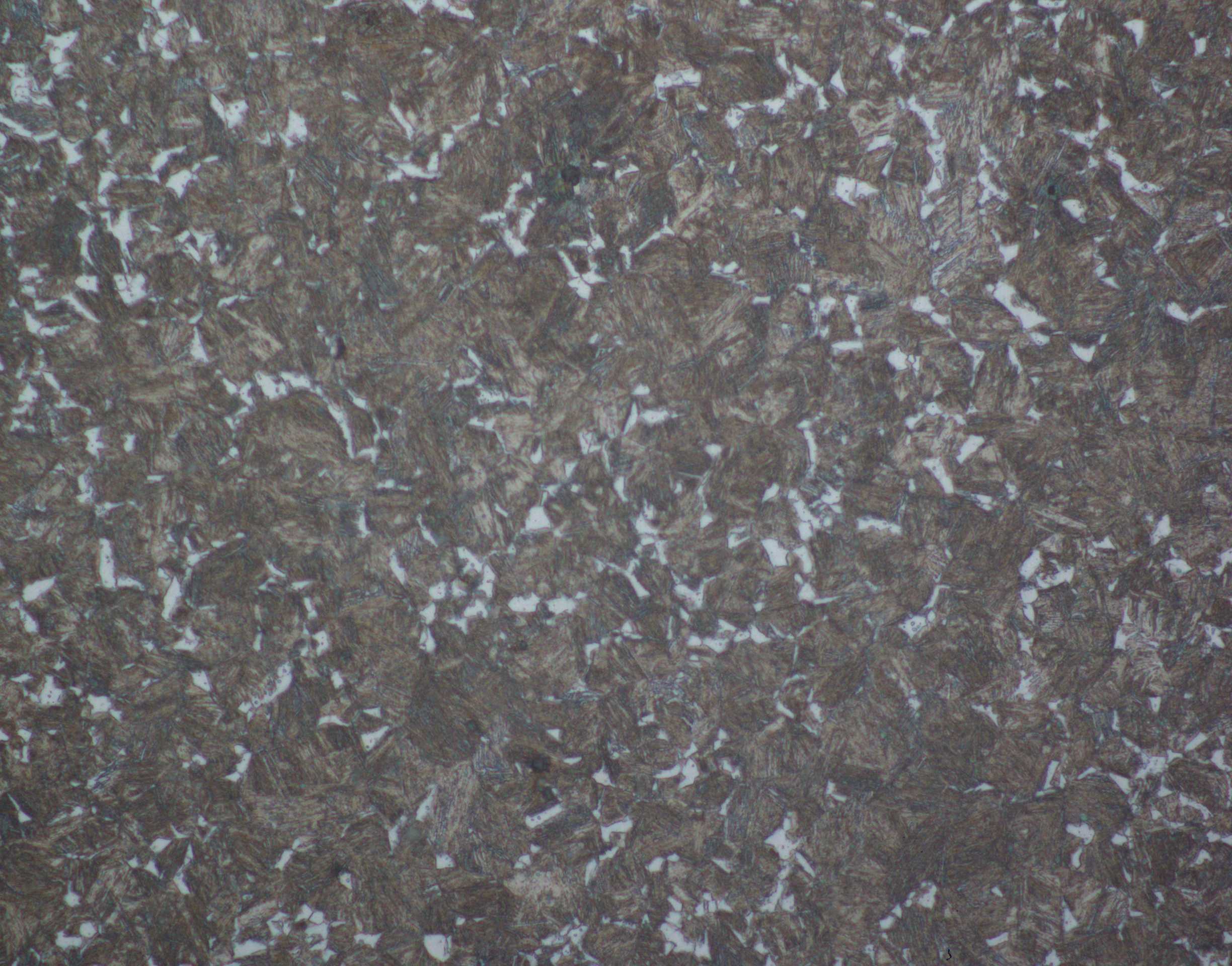

但是，块状铁素体主要出现在1.3~2mm深度区域范围，而中心部位主要先共析铁素体。

块状铁素体通常是在加热不足时铁素体没有完全奥氏体化而残留的，如果冷却不足也会导致块状铁素体吗？

wms · 发表于 2019-11-12 10:57:03

渗碳时间短了，仍旧是亚共析钢。

dzkyx1314 · 发表于 2019-11-12 15:53:52

wms 发表于 2019-11-12 10:57
渗碳时间短了，仍旧是亚共析钢。

时间再短，930的温度在那那，不是这个问题，问题出在设备和工艺匹配上面，请问楼主是不是用多用炉生产的。降温860℃有没有保温，设备温度有没有进行校准。

MYG · 发表于 2019-11-12 22:12:14

出现在1.3~2mm深度区域范围也是先共析网状铁素体。

zerosun · 发表于 2019-11-13 07:47:31

你说的心部铁素体实际是贝氏体网，夹有块状铁素体。延长保温时间，你会得到心部全马氏体，但过渡区仍然是先共析铁素体

冠家天下 · 发表于 2019-11-13 08:52:50

表层部位的铁素体应当是先共析铁素体，不是未溶铁素体，可能的原因有两个，一个是实际的淬火温度低于860，在晶界处先析出铁素体，另一个可能就是淬火油的冷速不足，渗碳淬火用的快速淬火油的使用温度应该都在80℃以上吧，50℃太低了吧。请楼主参考

hy0808hy · 发表于 2019-11-13 10:55:38

可能是淬火时的实际温度有点低

wms · 发表于 2019-11-13 11:57:18

楼主将表层组织照片也发一下吧

williswon · 发表于 2019-11-15 11:25:06

本帖最后由 williswon 于 2019-11-15 11:32 编辑

dzkyx1314 发表于 2019-11-12 15:53
时间再短，930的温度在那那，不是这个问题，问题出在设备和工艺匹配上面，请问楼主是不是用多用炉生产的 ...

多用炉，在加热室随炉降温至860℃，保温10分钟后油淬。

设备的温度每月都有在做SAT，控温精度方面的问题已经排除了。

williswon · 发表于 2019-11-15 11:28:58

冠家天下发表于 2019-11-13 08:52
表层部位的铁素体应当是先共析铁素体，不是未溶铁素体，可能的原因有两个，一个是实际的淬火温度低于860， ...

谢谢，但是有个问题就是：如果过渡区的这是先共析铁素体，沿晶界沿块网状析出，那心部理论上冷却速度更慢，块状理应更明显或块状更大才对，但是心部却是贝氏体组织呢？

我一直没想明白，还请指教。

dzkyx1314 · 发表于 2019-11-15 12:36:38

williswon 发表于 2019-11-15 11:25
多用炉，在加热室随炉降温至860℃，保温10分钟后油淬。

设备的温度每月都有在做SAT，控温精度方面的 ...

那就多取几个样做个验证吧，料筐的前后左右和中间都取一个样，我怀疑你这个产品是靠近炉门那边，或者料筐最上层的。

大表哥_ER7r0 · 发表于 2023-5-13 22:06:04

后来这个问题解决了吗，楼主

		自动登录	找回密码
密码			免费注册

[求助] SCr420H渗碳淬火后心部有块状铁素体

本帖子中包含更多资源
