耐热不锈钢SUH660时效处理后表面是什么组织

交流为主 · 发表于 2020-3-24 16:39:10

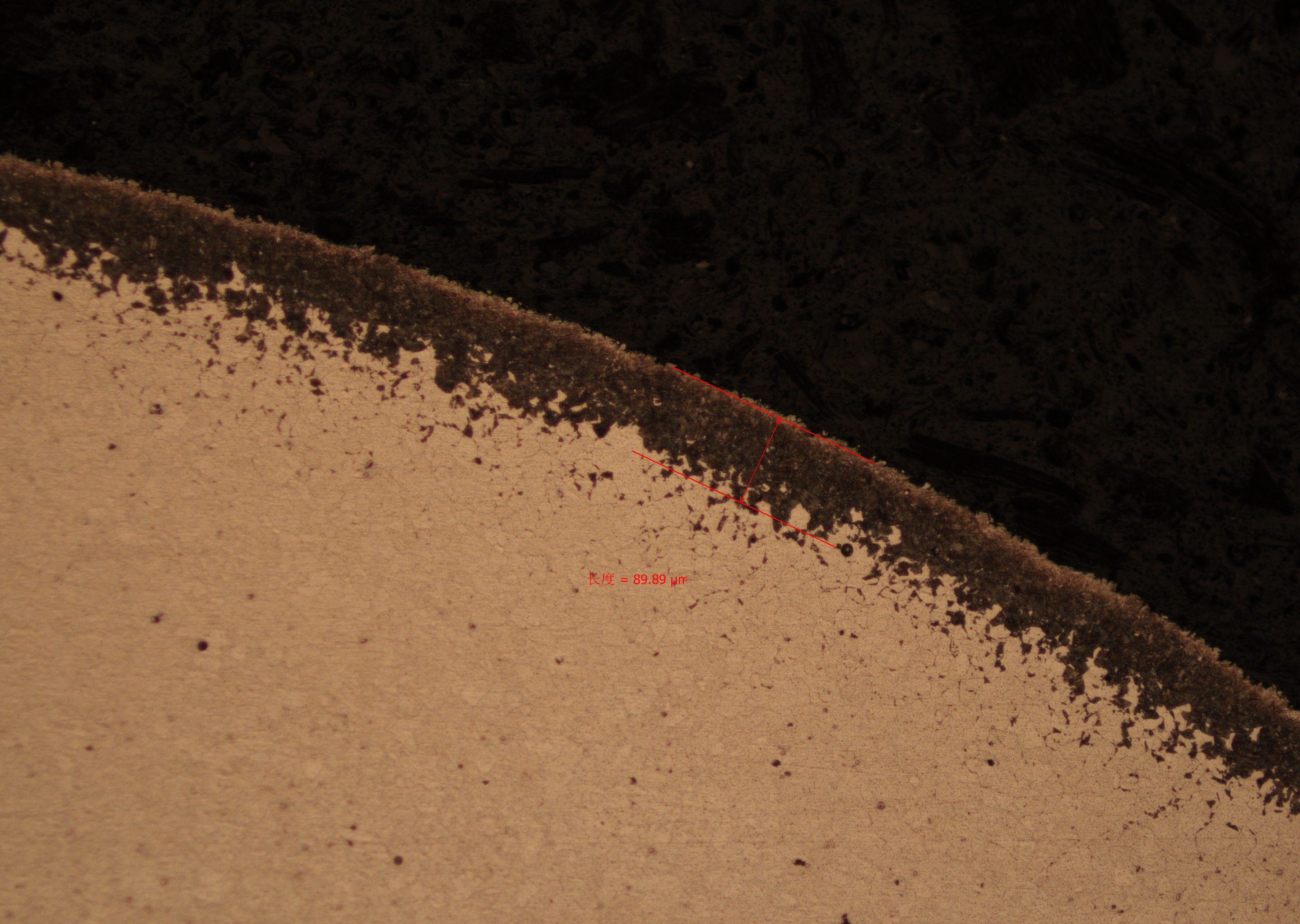

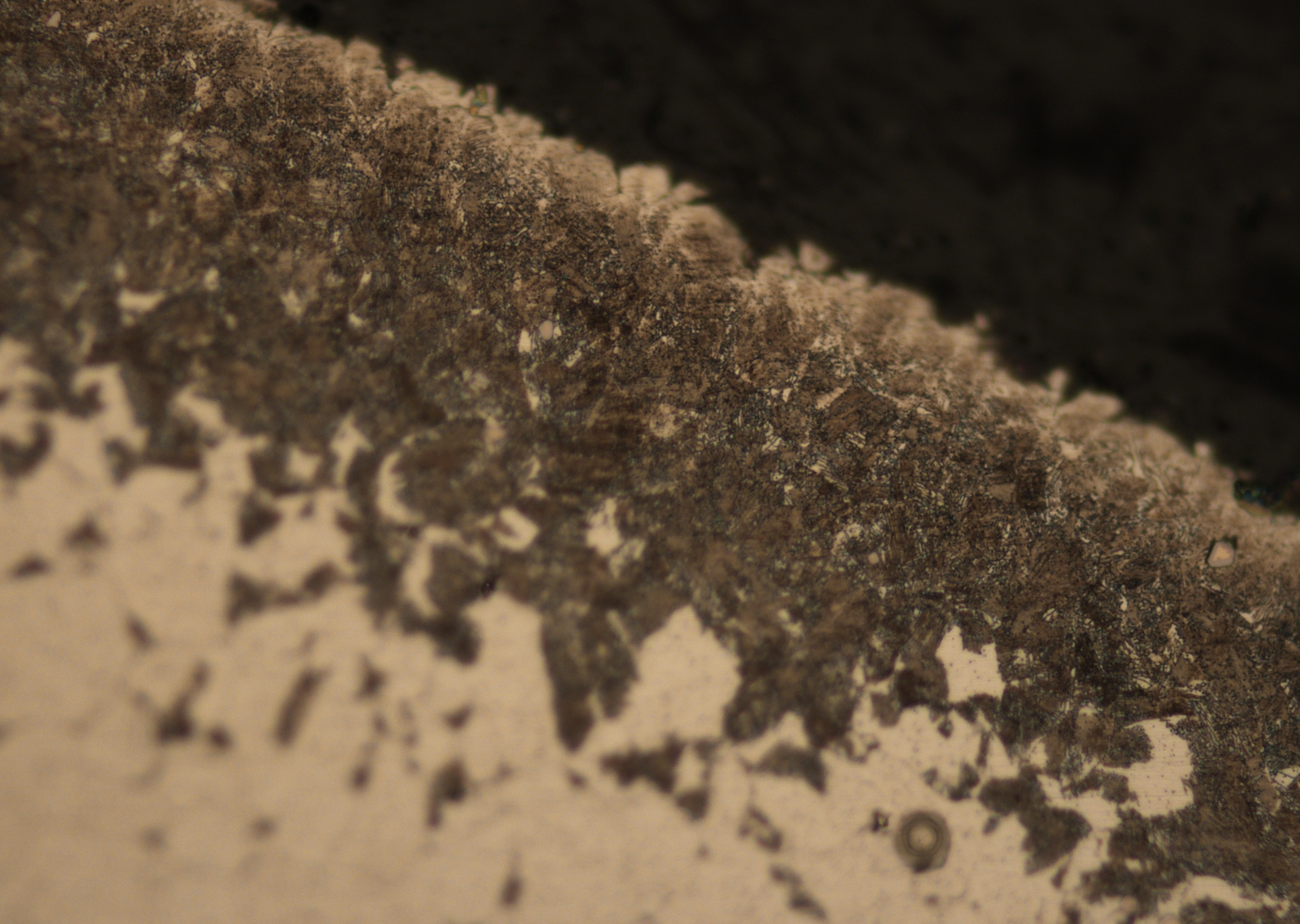

耐热不锈钢SUH660材料，C0.04% S0.17% Mn0.80% Cr：14%，Ni24%，材料先固溶处理冷挤压成型后进行时效处理，时效工艺不详（委外）。进行金相检验时发现表层出现如下组织，深度0.10mm左右。芯部硬度340HV0.3，表面290HV0.3。第一次接触这类材料，各位帮忙分析是表面氧化还是表面增碳了？
腐蚀剂盐酸氯化铜浸蚀液。

交流为主 · 发表于 2020-4-1 14:06:53

没人回复？字数补丁。。。

		自动登录	找回密码
密码			免费注册

[讨论] 耐热不锈钢SUH660时效处理后表面是什么组织

本帖子中包含更多资源
