42CrMo调质或400多度回火后表面黑色严重。求解？

dgq20118818 · 发表于 2021-1-11 08:27:35

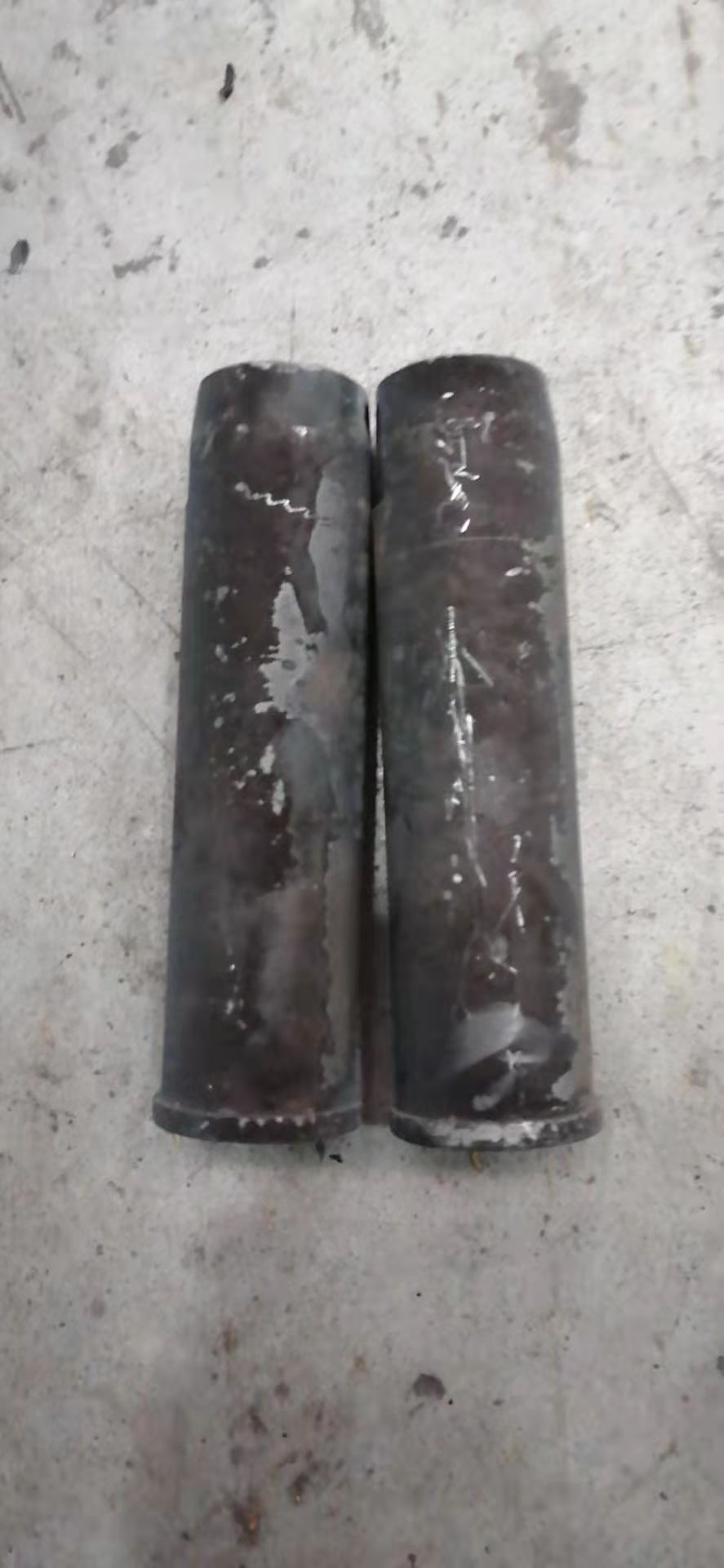

42CrMo调质或400多度回火后表面黑色严重（不是碳黑）。求解？
1、加热温度860度
2、碳势0.50，准确
3、设备：网带炉，半年的新设备
4、370度回火产品表面清洁度高无黑色
5、淬火后未进行清洗
6、黑色在最表面可以擦拭掉，带水带油轻轻一擦就没了
7、淬火介质：快速光亮淬火油

183222009 · 发表于 2021-1-14 07:15:04

这个是油没有洗干净。。。。。。。。。。。。。。。

dgq20118818 · 发表于 2021-1-14 08:26:36

183222009 发表于 2021-1-14 07:15
这个是油没有洗干净。。。。。。。。。。。。。。。

该产品未清洗，回火温度480度，但是其他产品未清洗370度回火后表面清洗度高。

dzkyx1314 · 发表于 2021-1-15 07:06:07

能擦掉，那不就是油碳化了粘在上面。

LZJDGS · 发表于 2021-1-15 07:32:17

可以查一下进炉加热前的工件表面清洁度情况？从淬火零件表面看，淬火冷却池无强烈的搅拌？

dgq20118818 · 发表于 2021-1-15 08:52:45

dzkyx1314 发表于 2021-1-15 07:06
能擦掉，那不就是油碳化了粘在上面。

擦干油和没擦干油的一起进回火炉后，出来也还是很黑，温度较低回火时表面清洁度高

dgq20118818 · 发表于 2021-1-15 08:53:42

LZJDGS 发表于 2021-1-15 07:32
可以查一下进炉加热前的工件表面清洁度情况？从淬火零件表面看，淬火冷却池无强烈的搅拌？

淬火前表面清洁度高，新设备新淬火油，较低温度（370度）回火时产品表面清洁度高，

dgq20118818 · 发表于 2021-1-15 08:54:46

dzkyx1314 发表于 2021-1-15 07:06
能擦掉，那不就是油碳化了粘在上面。

大方向应该是这样的，时间长了不知道会不会好，怎么解决？

hhandi · 发表于 2021-1-15 09:42:25

看上去像是碳灰，炉子气体保护裂解反应产生多余的产物。42CrMo用0.5的碳势偏高了，除非是碳势不准，用金相看可能有轻微的增碳。

zHANG_999567 · 发表于 2021-1-15 13:53:01

看着象是碳黑，应该是产品局部有黑色，网带炉的气氛是如何控制的？炉子有几个区、保护气有几个区通入？

dgq20118818 · 发表于 2021-1-15 13:53:37

hhandi 发表于 2021-1-15 09:42
看上去像是碳灰，炉子气体保护裂解反应产生多余的产物。42CrMo用0.5的碳势偏高了，除非是碳势不准，用金相 ...

370度回火时表面清洁度高

yjl1385205427 · 发表于 2021-1-15 15:50:01

你拿到旧网带回应该就不会了。

djh088 · 发表于 2021-1-15 16:26:49

你回火炉炉膛太脏了吧

dzkyx1314 · 发表于 2021-1-15 16:48:55

dgq20118818 发表于 2021-1-15 08:54
大方向应该是这样的，时间长了不知道会不会好，怎么解决？

产品出来要清洗，回火炉一段时间高温回火一下，就干净了。

dgq20118818 · 发表于 2021-1-16 08:21:23

yjl1385205427 发表于 2021-1-15 15:50
你拿到旧网带回应该就不会了。

是因为新设备的原因吗？

yjl1385205427 · 发表于 2021-1-16 08:44:15

dgq20118818 发表于 2021-1-16 08:21
是因为新设备的原因吗？

我们有碰到过，新网带高温用一段时间就不会了

守门员 · 发表于 2021-1-18 10:40:53

新炉子里面粘的脏油碳灰，烧一下就没了

fcxhm · 发表于 2023-3-12 16:32:12

表面黑色物质的问题后来解决了吗

		自动登录	找回密码
密码			免费注册

[求助] 42CrMo调质或400多度回火后表面黑色严重。求解？
