断口分析

午夜的炮仗 · 发表于 2022-12-1 10:25:34

本帖最后由午夜的炮仗于 2022-12-1 10:27 编辑

产品是一根主动齿轮，经过渗碳热处理和螺纹退火

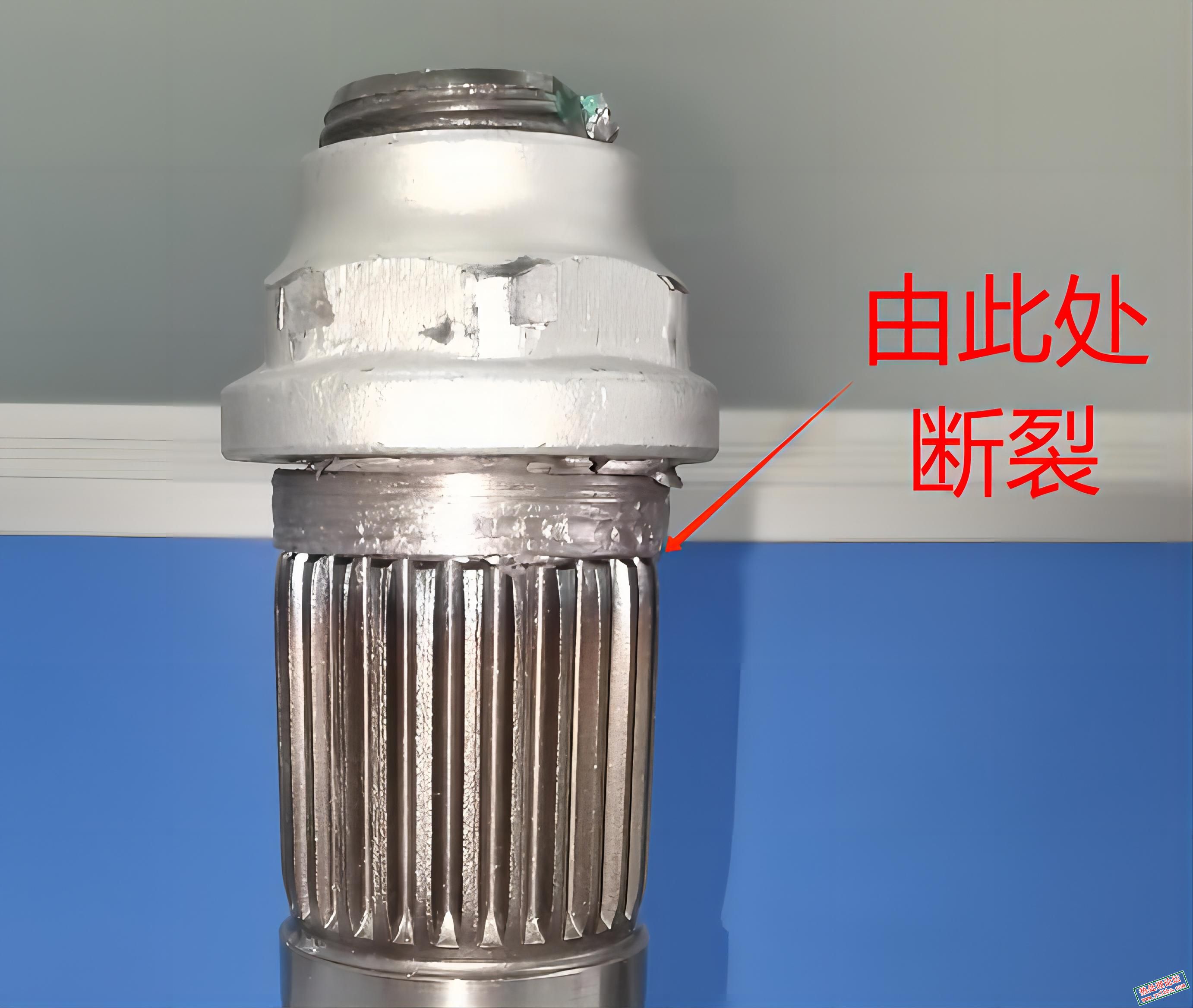

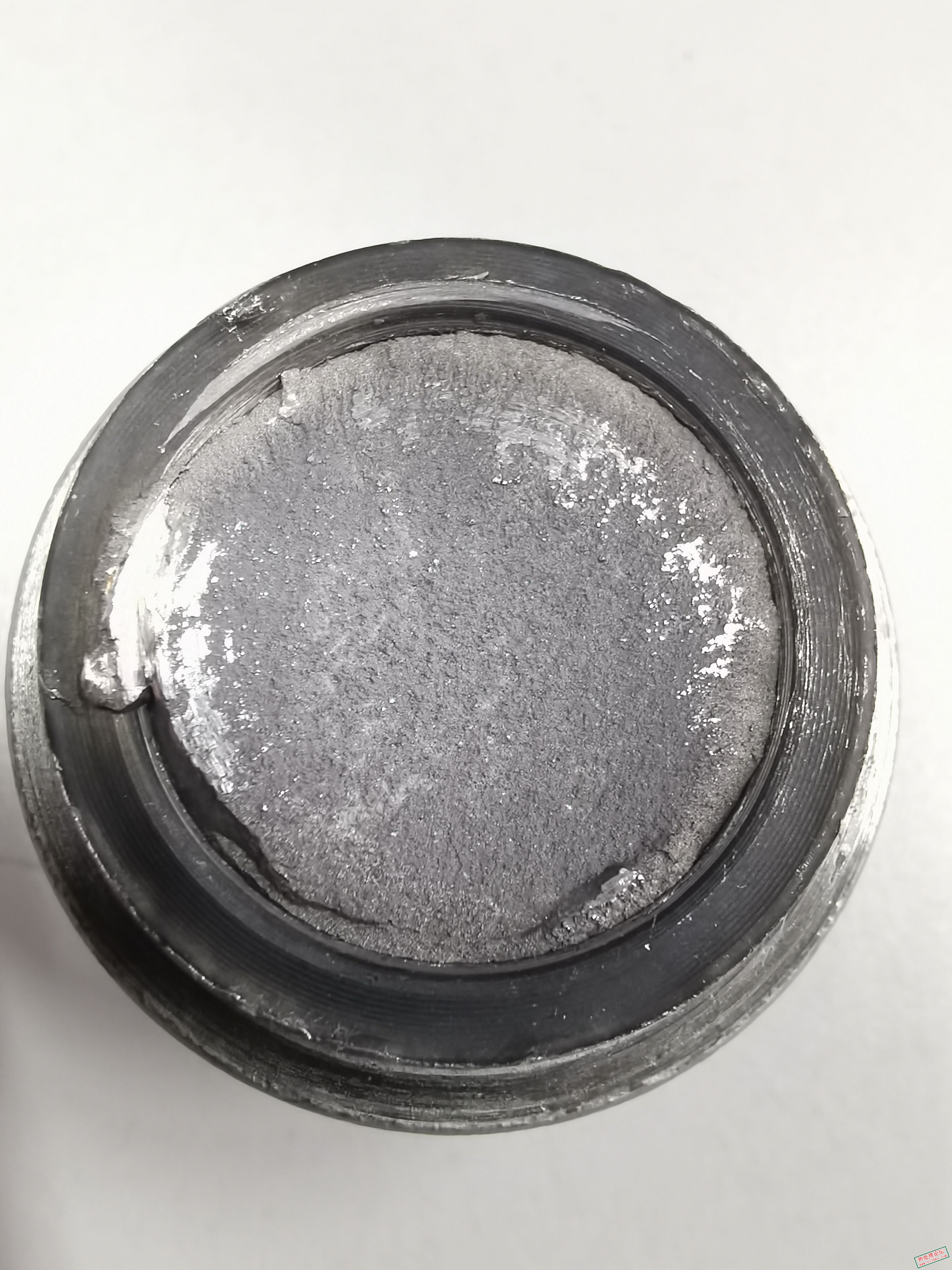

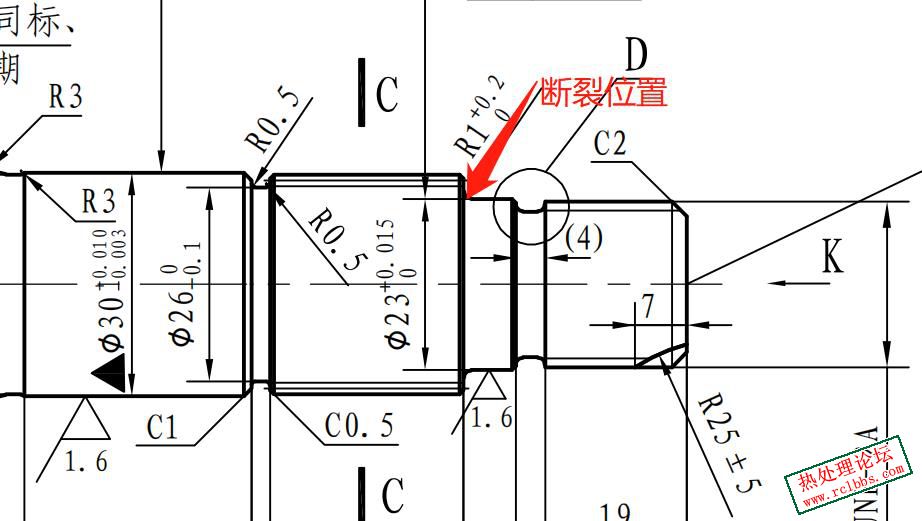

产品在装配、上螺母时出现断裂，断裂位置如图，断口如图，想跟各位探讨一下这个断口的分析。
（螺母下边是一个垫圈，螺母与垫圈之间有一层胶）

LINFH · 发表于 2022-12-1 14:07:55

可以看看这份资料！可能对你有帮助！

LINFH · 发表于 2022-12-1 14:06:20

1：检测一下螺纹退火组织！
2：检测一下R角的尺寸，是否符合要求！

zly159 · 发表于 2022-12-1 14:15:54

可以考虑加工应力释放槽

午夜的炮仗 · 发表于 2022-12-2 10:35:10

LINFH 发表于 2022-12-1 14:07
可以看看这份资料！可能对你有帮助！

感谢，这份资料很有帮助

dchj0532 · 发表于 2022-12-3 10:20:01

做下硬度、组织和晶粒度检查，帮助你找到答案

chinahaijun · 发表于 2022-12-6 09:16:57

检查一下该处的金相，是否有异常。

shayumo209 · 发表于 2022-12-7 13:30:06

LINFH 发表于 2022-12-1 14:07
可以看看这份资料！可能对你有帮助！

感谢分享，这个资料真好，我先学习下。

热处理老马 · 发表于 2022-12-7 15:47:07

从退刀槽处断裂，可以鉴定是淬火应力集中造成开裂，第一注意淬火液，以及配套工艺温度

hawkch · 发表于 2022-12-30 16:41:10

应该是存在初始裂纹，是不是渗碳淬火出现的裂纹？建议重点检查渗碳后工件表面。
