都有什么金相组织

水滴 · 发表于 2022-12-10 13:52:11

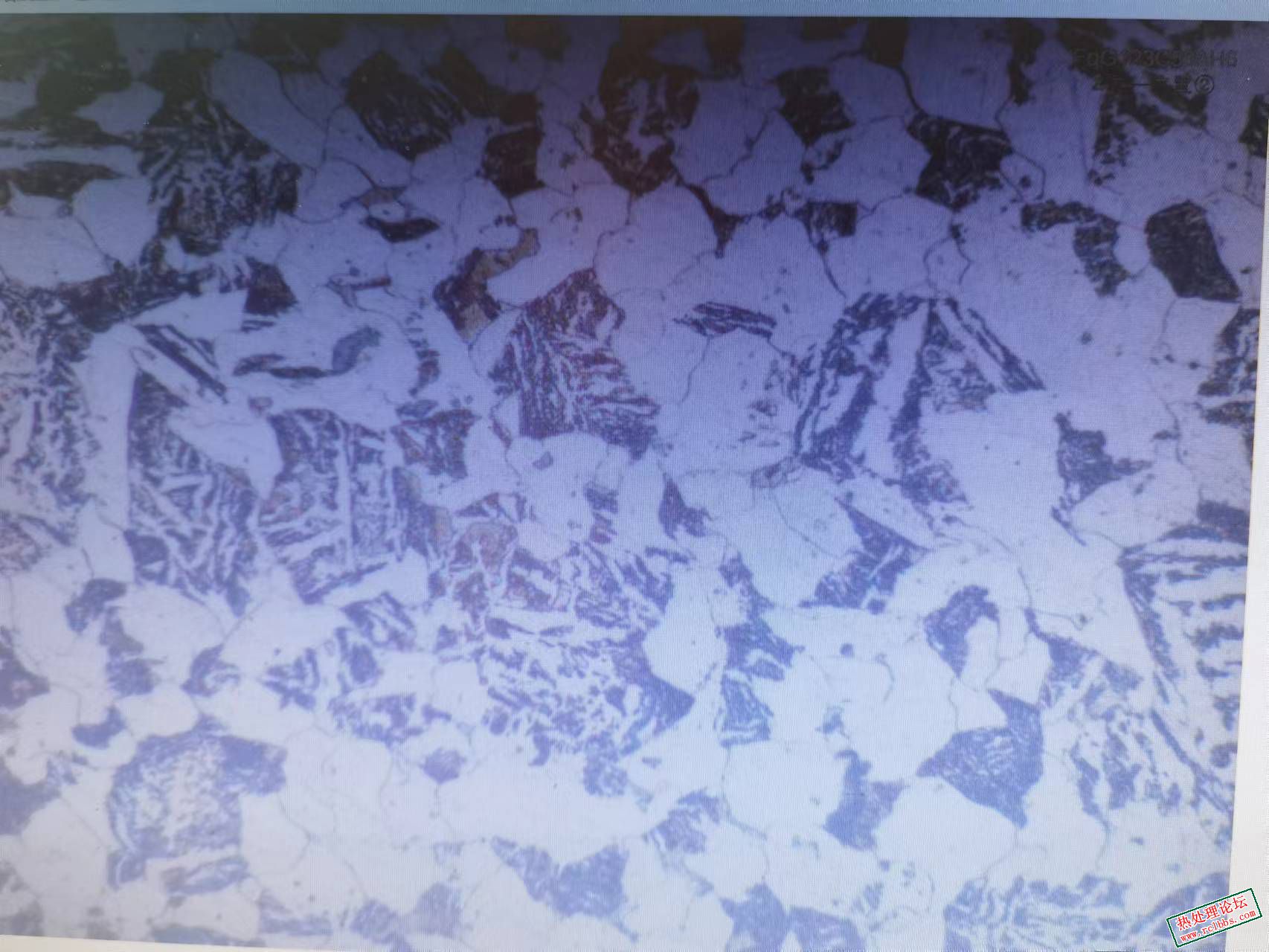

请教：这是20CrNiMo渗碳淬火后，解剖心部组织，由于工件比较大，油冷却慢，有大量的铁素体组织，也有珠光体组织，还有什么组织？

水滴 · 发表于 2022-12-10 13:55:28

本帖最后由水滴于 2022-12-10 14:16 编辑

水滴 · 发表于 2022-12-10 14:20:20

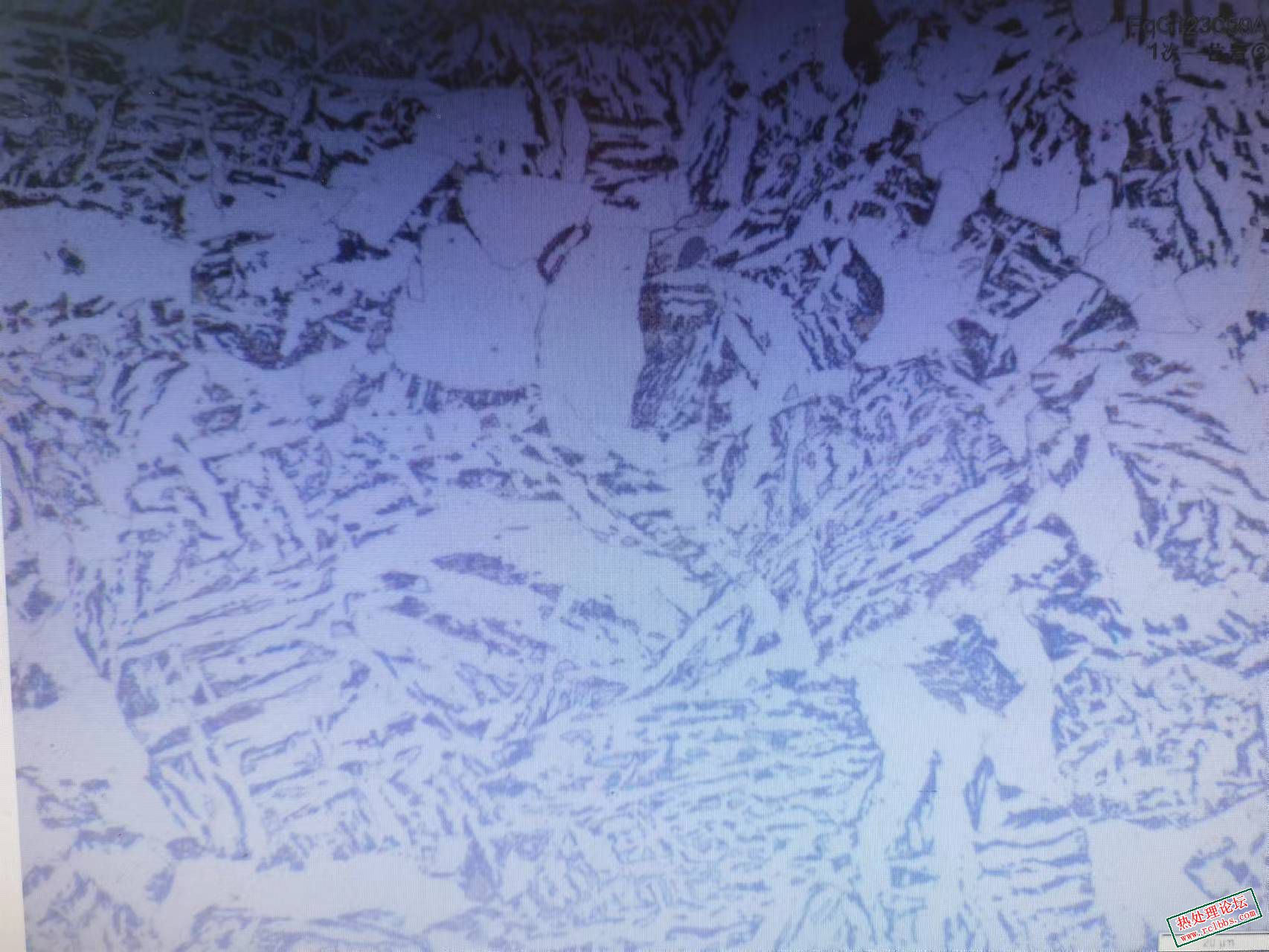

还有下面这个图，不同的两个件

han18256062547 · 发表于 2022-12-12 10:53:25

铁素体+贝氏体+珠光体+马氏体

LAKERSHE · 发表于 2022-12-12 14:07:20

铁素体+珠光体+贝氏体

子玄 · 发表于 2022-12-13 09:49:34

黄色的可能是马氏体，其它高温转变组织

水滴 · 发表于 2022-12-13 16:51:15

铁素体为什么有块状，也有针状，都是怎么产生的？有没有魏氏组织？

爱在旅途 · 发表于 2022-12-15 22:02:01

水滴发表于 2022-12-13 16:51
铁素体为什么有块状，也有针状，都是怎么产生的？有没有魏氏组织？

心部冷速太慢，相当于缓冷处理，所以形成平衡态组织铁素体和珠光体，金相图片中未见有魏氏组织

爱在旅途 · 发表于 2022-12-15 22:03:46

条状铁素体和珠光体应该与渗碳淬火温度高有关

水滴 · 发表于 2022-12-20 14:51:52

块状和针状铁素体的形成时间不同？

		自动登录	找回密码
密码			免费注册

[求助] 都有什么金相组织
