混晶的成因与消除方法

风来疏竹

混晶在组织中的存在，其主要危害之一就是使材料的力学性能下降并使冲击韧度降低。而混晶在铸造或热处理过程中往往被忽视，现就混晶的相关问题提出来，请大家讨论分析：
1、混晶形成的原因？
2、如何鉴别和判定金相组织中的混晶？
3、混晶对材料性能的影响？
4、如何消除混晶？

[ 本帖最后由 风来疏竹 于 2009-7-21 12:06 编辑 ]

tongenfang

其实工业生产中的实际晶粒都是混晶，大小不一。以本人经验及相关资料介绍，应该说在检测的试样面上不超过跨3个级别，即认为不属混晶。

风来疏竹

有的资料是这样介绍混晶的：
即置换固溶体，两种或多种元素相互溶解而形成的均匀晶相。当相互替代的组元具有相同的晶胞形状，原子半径相差不超过15％，电负性和电子结构相近时，容易形成混晶。
还有的资料是这样解释的：
混晶就是指材料的奥氏体晶粒有明显的多种区域尺寸，每个区域尺寸的含量都较大不可忽略。
也有这样解释混晶：
混晶是钢材内部缺陷之一，表现为金属基体内晶粒大小混杂，粗晶细晶混杂，细晶粒夹在粗晶之间、或表面为粗晶中间为细晶，也可能相反。形成的原因是钢的加热温度不均、钢的各个部位塑性加工程度不一致，或在奥氏体部分再结晶区即终止塑性加工等。
专家对这些解释如何理解？

[ 本帖最后由 风来疏竹 于 2009-7-20 12:41 编辑 ]

潇潇雪

晶粒本身允许一定的混晶,只要级差不超过你的技术规定要求,如果没有可参照国家标准,通常不超过2级,级差

风来疏竹

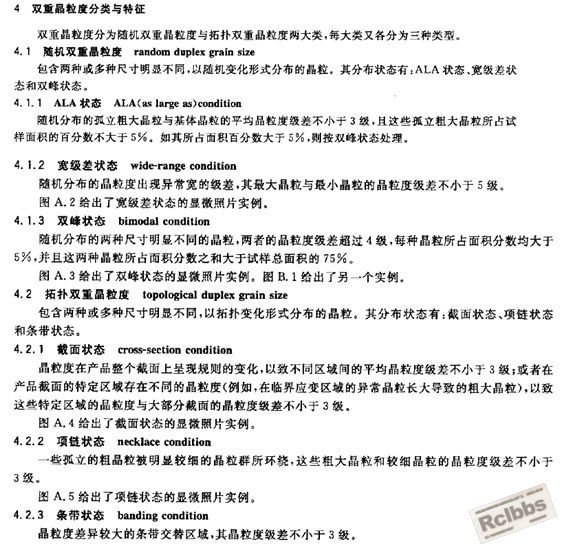

能否给提供一些混晶级别的相关标准或规定？

chenjunyy

我们的铸件组织一般都属于混晶哦

霜月

我们的齿轮渗碳淬火后要求晶粒度细于5级，如果细晶粒中出现了粗于5级的，且粗晶的量超过了10%，则判为混晶；如果是由几个级别组成的晶粒，但都细于5级，则仍判为合格的晶粒度。

fcjyiong

我赞同霜月专家的半句话，无论淬火或正火，即≥5级均为合格；
“如果细晶粒中出现了粗于5级的，且粗晶的量超过了10%，则判为混晶”有待讨论，个人以为按照最差视场法检验规则，只要出现小于5级的晶粒（相对细晶粒占大多数以上），即可判为混晶。

潇潇雪

霜月说的不错,这对民品来说应该是可以的,但对军品肯定是不允许个

风来疏竹

霜月高工：您说的是自己企业定的标准吧，能否提供法定的判定标准依据？有混晶这方面图片最好发些上传。

lvjian923

混晶最主要的三个原因就是这三个：组织遗传、成分不均和加热不均。消除混晶，我们公司都是用重新正一次火来解决。

lvjian923

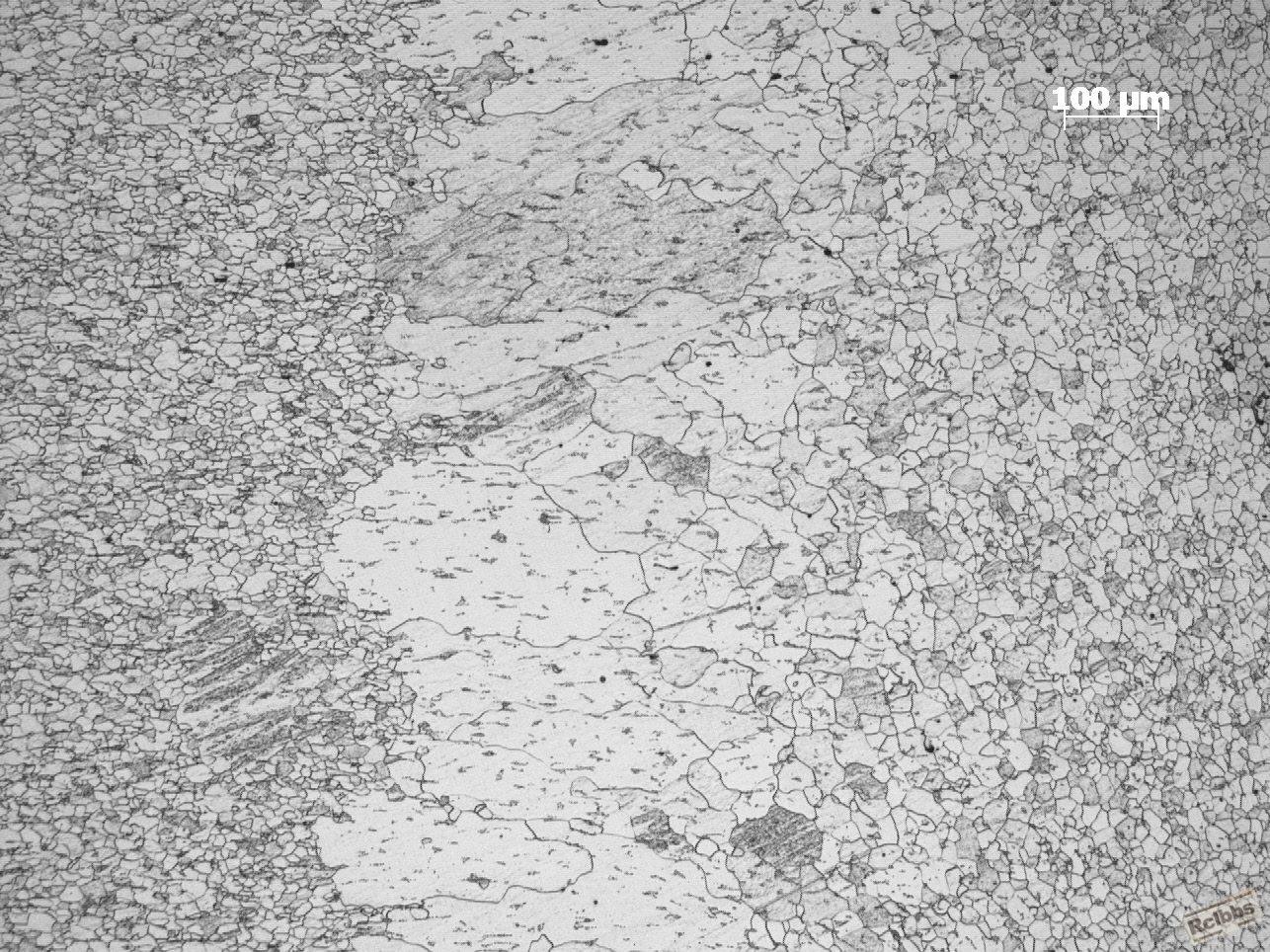

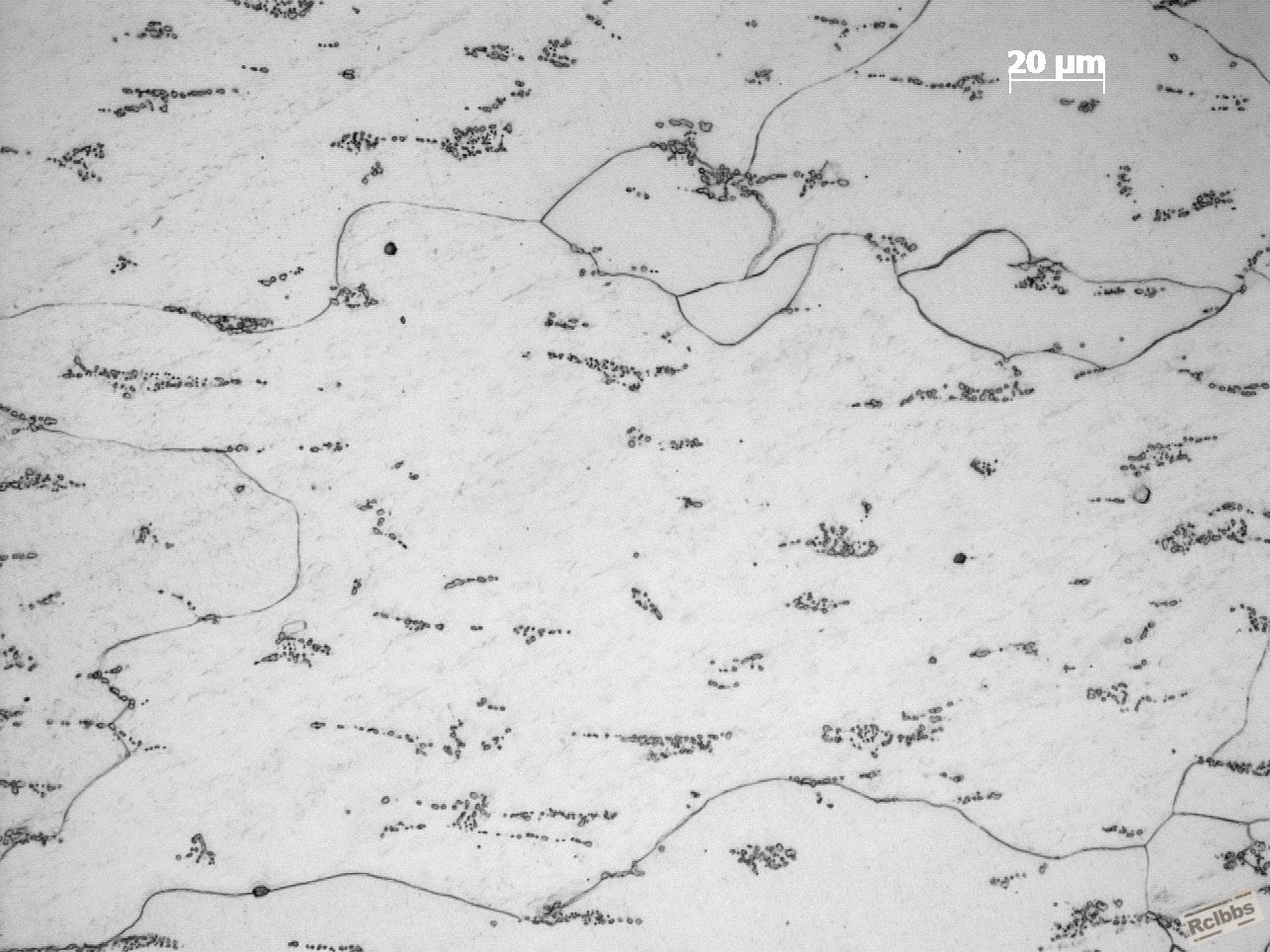

我来发一张混晶金相图

guxiaoming2009

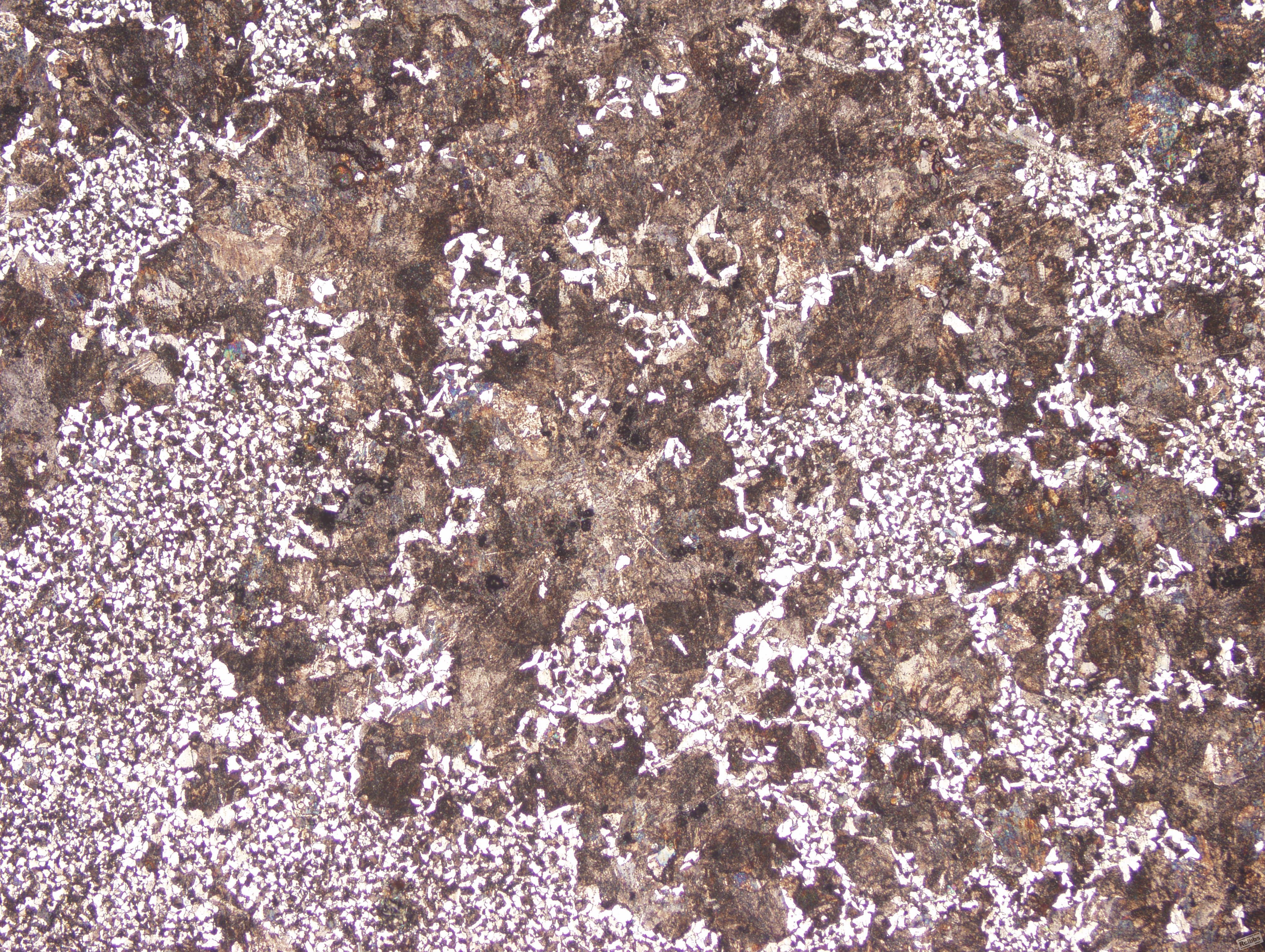

若潮

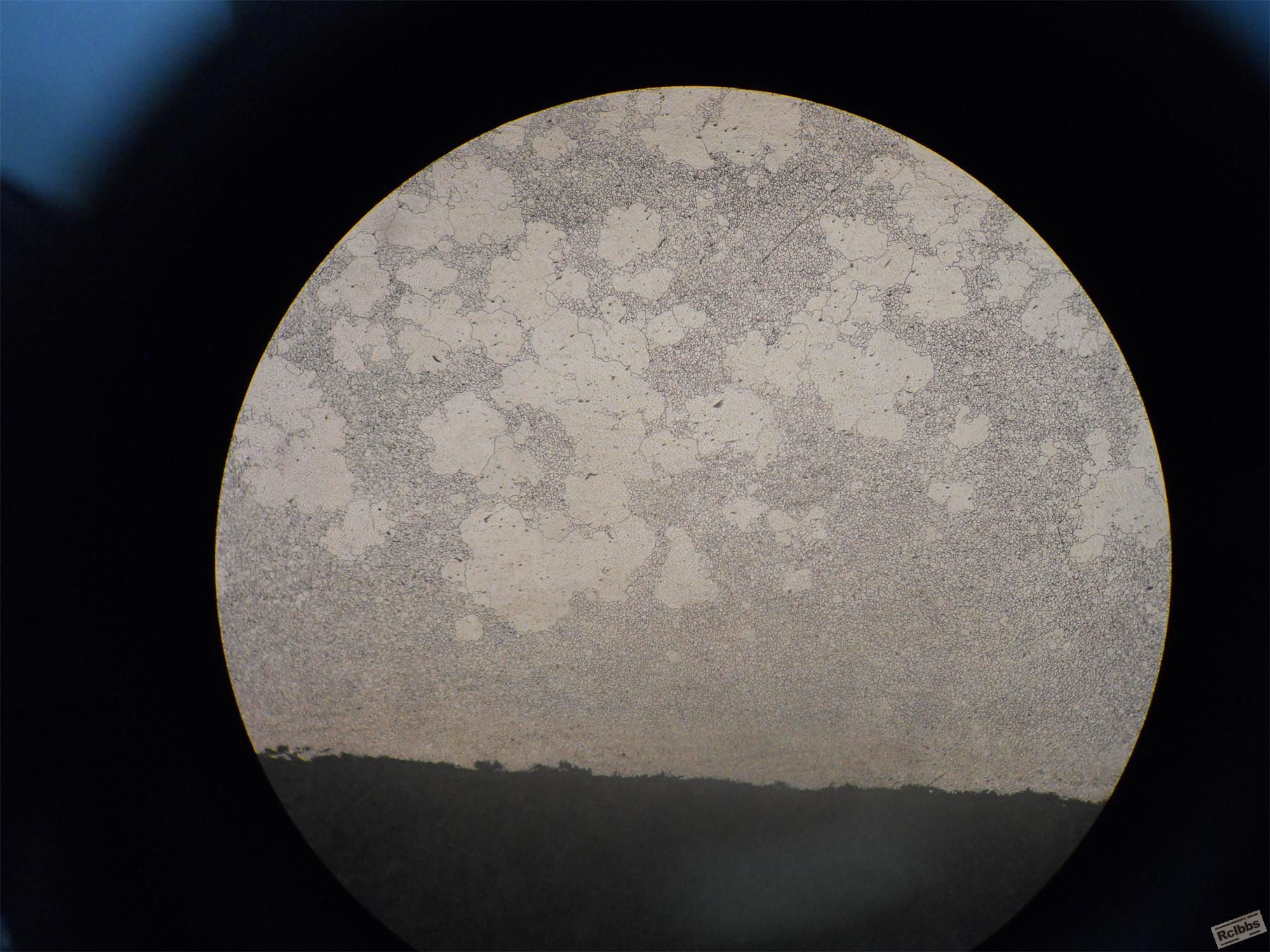

来一张混晶，表示支持~~

cailiaowang

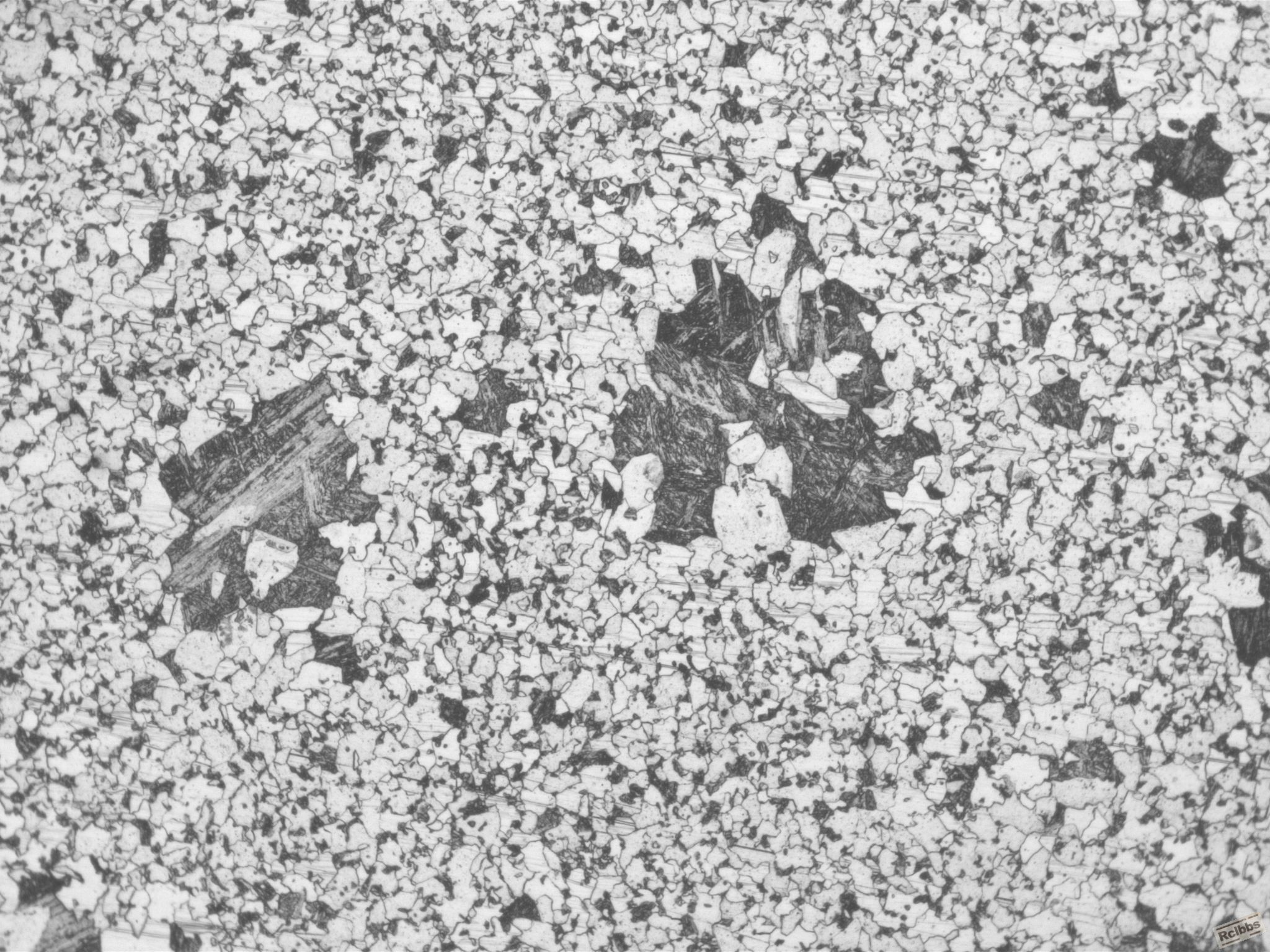

以前做过16Cr3NiWMoVNbE钢的混晶，这个钢正常的晶粒度是10级左右，粗晶则有4级。真不晓得是怎么出现的

笑盈盈

这也有一张混晶图片 ETN22材料 渗碳处理  （X100 苦味酸腐蚀）

交流为主

交流为主
