在检验硬度时，150KG和60KG力有什么区别

ykdfxy · 发表于 2007-6-13 08:35:13

在检验硬度时，150KG和60KG力有什么区别，在实际中如何应用！谢谢！

liming8006 · 发表于 2007-6-27 21:27:05

60KG负荷是用来测量HRA标尺的洛氏硬度,主要测量 HRC 65度以上的较硬金属比如合金刀头\硬质合金等.(当然,由于他的负荷比较小,也可以用于较薄工件的测量,不过,较薄工件,业内习惯于用维氏硬度计测量).150KG用来测量HRC标尺的洛氏硬度主要测量 HRB100度以上的中等硬度的金属比如经淬火处理后的金属.如果还不是很清楚请联系我
联系人：李明　手机：１３７９８２８９２６１

激光淬火 · 发表于 2007-6-13 08:49:00

载荷不同,主要考虑淬火层的厚度问题,150KG容易打穿,硬度不真实.
比如大于0.8mm的硬化层可以用150KG.
关于压头的规格,请高手们介绍一下

lyjpeer · 发表于 2007-6-13 09:01:17

洛氏C 标尺主要用于工件厚的淬火件,而A 标用于小工件

yanmingh · 发表于 2007-6-13 11:40:55

A标尺总试验力60kg,试样最小厚度0.2mm；C标尺总试验力150kg，试样最小厚度0.6mm；用的都是金刚石圆锥压头。

ykdfxy · 发表于 2007-6-13 14:15:13

请问一下150KG和60KG打硬度的区别

zyh7488 · 发表于 2007-6-13 14:23:15

A标尺总试验力60kg,试样最小厚度0.2mm；C标尺总试验力150kg，试样最小厚度0.6mm；用的都是金刚石圆锥压头。

liuhuaihe · 发表于 2007-6-13 22:49:07

according to the depth and width of the sample.

xiaozi123 · 发表于 2007-6-22 16:48:48

力量差了一倍多了，很大的区别呀

stigershu · 发表于 2007-6-28 21:15:49

使用的标尺不同要求不同的载荷哈

硬度计 · 发表于 2007-6-30 22:04:13

A标尺:适用于硬度较高的材料(超过HRC67)如碳化钨,硬质合金等,还可用于小件,薄板材料或表面层硬度的测定,测量范围为HRA70-85
C标尺:适用于经过热处理后钢制试件,测量范围为HRC20-67.当试件硬度低于HRC20时金刚石压头压入试件过深,所测结果不准确.若试件硬度超过HRC67时,金刚石压头压入试件的深度很小,使150公斤的负荷几乎全集中于压头的顶端锥面部分,造成应力过大,容易损坏压头,为此在测定高于HRC67的试件硬度时可采用A标尺
HRA与HRC用的都是120度金刚石圆锥压头.A标尺总试验力60kg,当试样硬度达到HRA90时试样最小厚度为0.4mm；当试样硬度达到HRA80时试样最小厚度为0.5mm当试样硬度达到HRA70时试样最小厚度为0.7mm C标尺总试验力150kg，当试样硬度达到HRC67时试样最小厚度为0.7mm；当试样硬度达到HRC20时试样最小厚度为1.5mm
不正之处请大家多多指教。高曙光QQ：149876659 电话：13969601000

luoxz · 发表于 2015-10-12 19:49:52

A标尺总试验力60kg,试样最小厚度0.2mm；C标尺总试验力150kg，试样最小厚度0.6mm；用的都是金刚石圆锥压头。

杨萍 · 发表于 2021-10-11 19:27:46

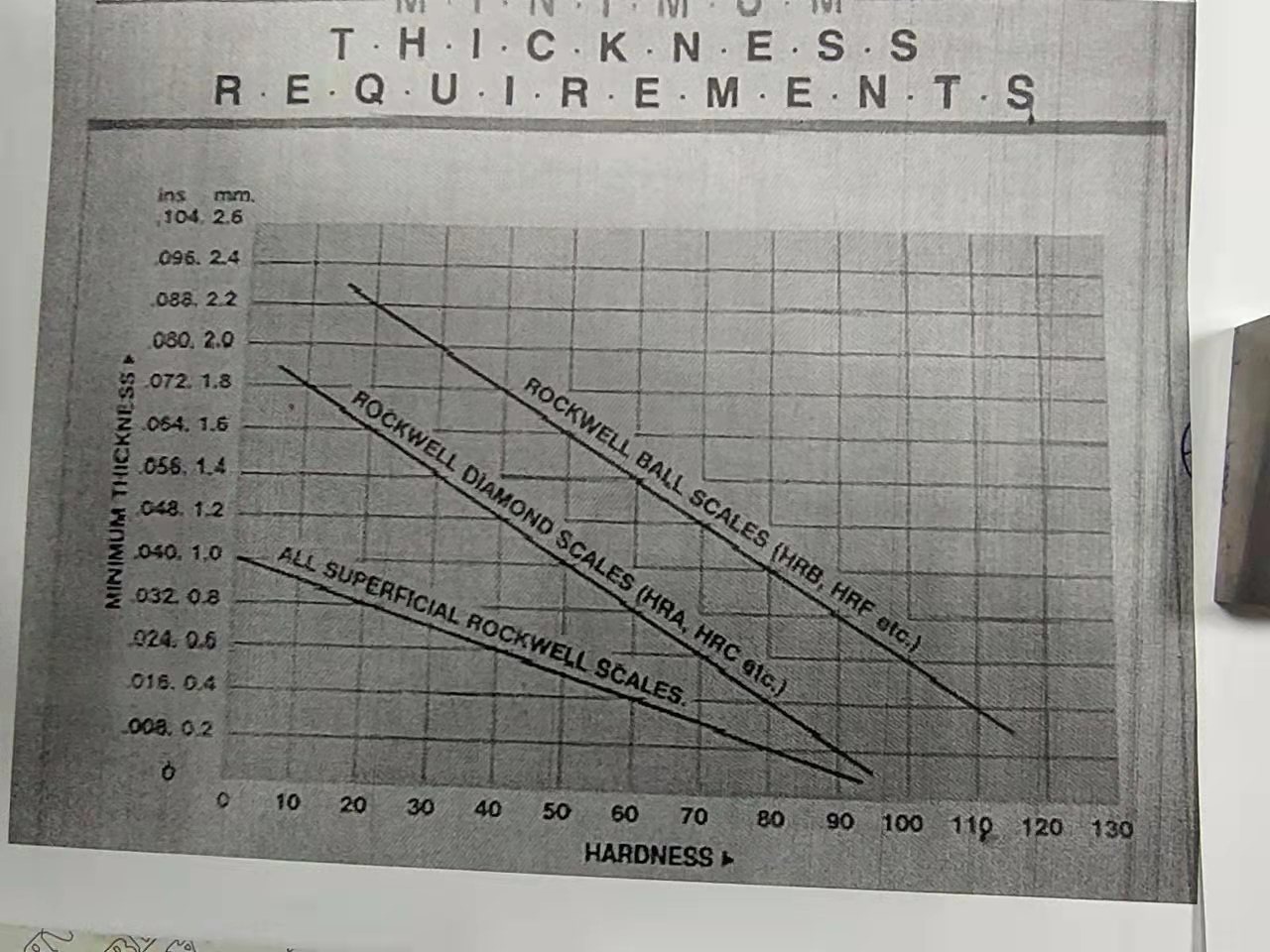

150kg和60kg是洛氏硬度的两个量程（荷重），分别为HRC和HRA，选用原则，要根据GB/T230.3-2012国家标准中附录中有一个硬度荷重、厚度关系图（如附图）进行选择。

莱州硬度计厂家 · 发表于 2021-11-29 09:45:11

60KG负荷是用来测量HRA标尺的洛氏硬度,主要测量 HRC 65度以上的较硬金属比如合金刀头\硬质合金等.(当然,由于他的负荷比较小,也可以用于较薄工件的测量,不过,较薄工件,业内习惯于用维氏硬度计测量).150KG用来测量HRC标尺的洛氏硬度主要测量 HRB100度以上的中等硬度的金属比如经淬火处理后的金属.如果还不是很清楚请联系我
联系人：张茗凯手机：13562503242

		自动登录	找回密码
密码			免费注册

在检验硬度时，150KG和60KG力有什么区别

请问一下150KG和60KG打硬度的区别

difference

本帖子中包含更多资源
