[求助] 请帮忙做一下断齿断口分析

  [复制链接]

该用户从未签到

发表于 2010-2-18 13:34:40 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司

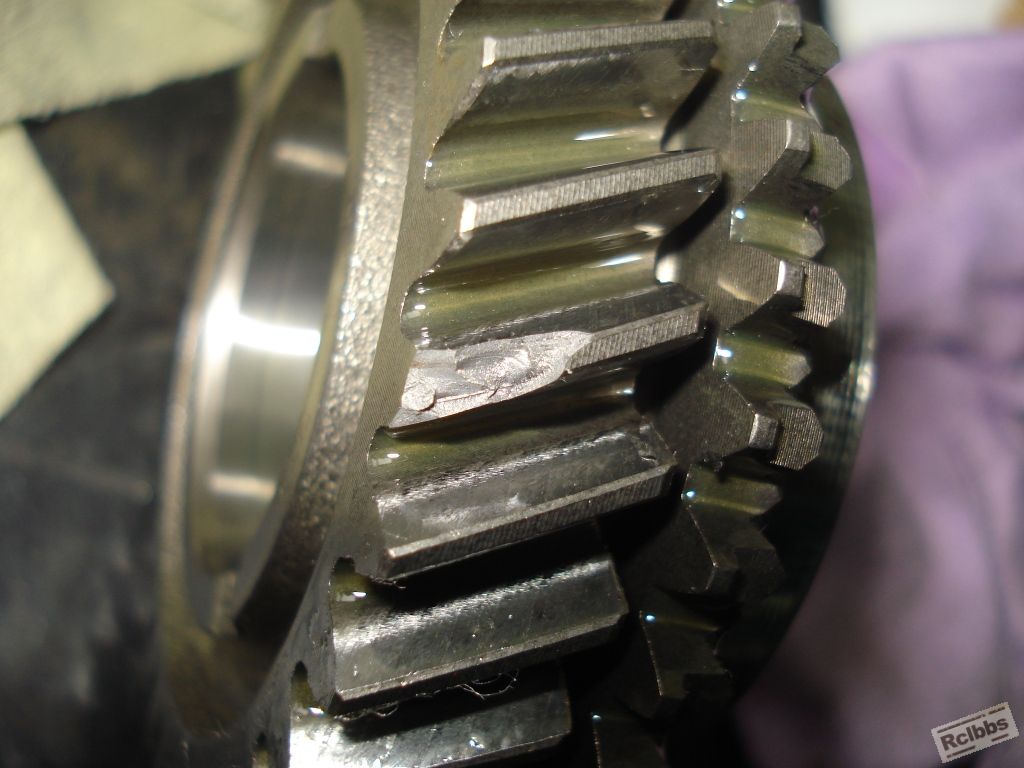

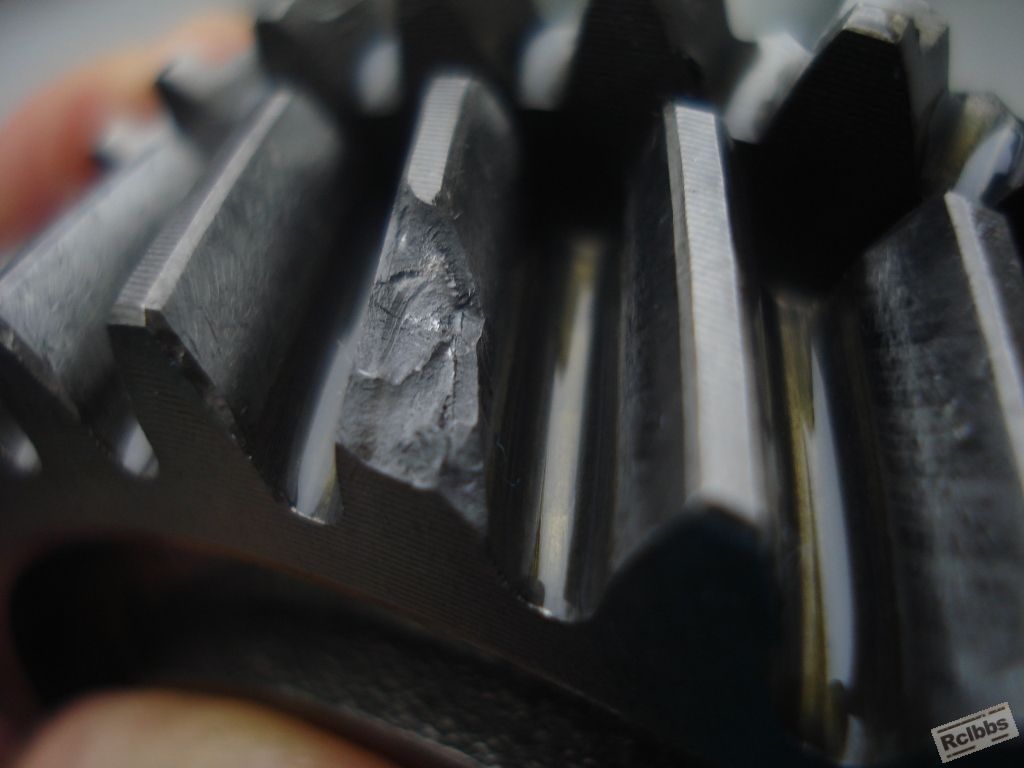

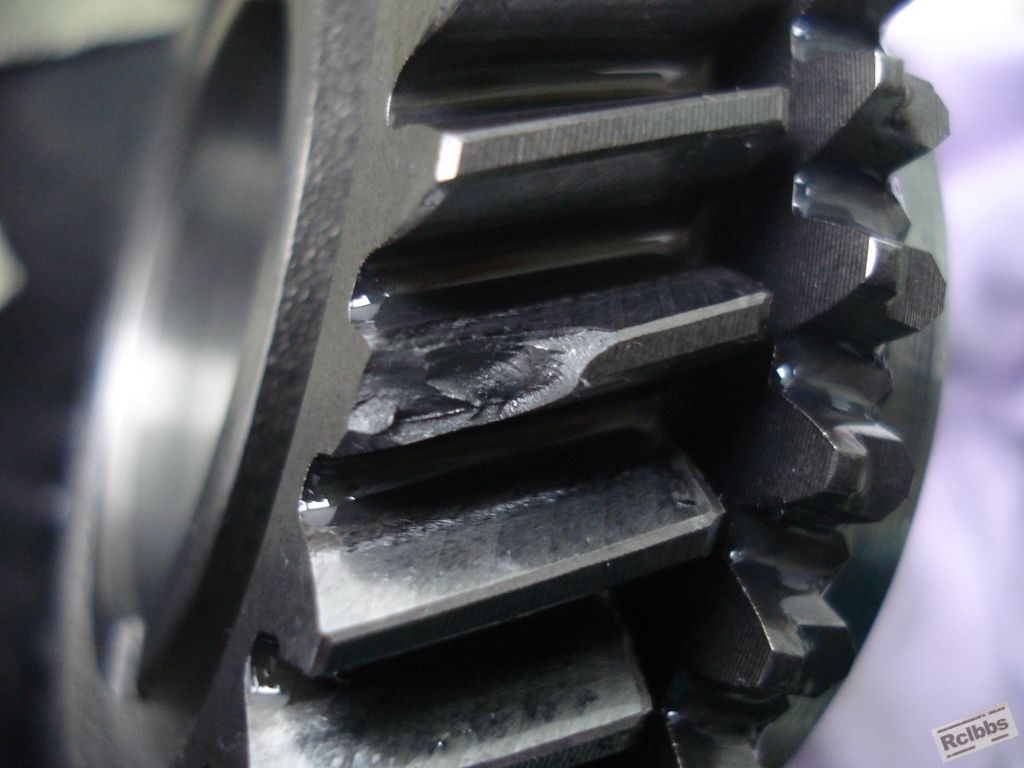

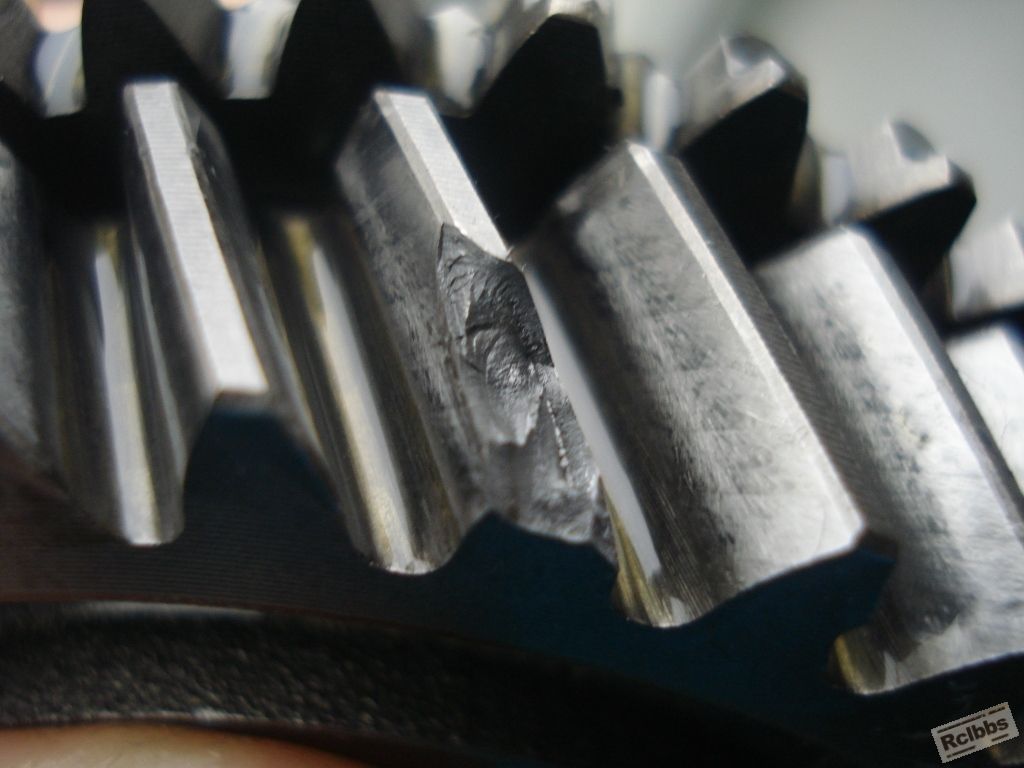

20CrMnTi渗碳齿轮, 在工作中齿崩断裂, 硬度、硬化层深和组织都没有什么问题

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

该用户从未签到

发表于 2010-2-18 14:09:20 | 显示全部楼层
建议取个样做下分析,主要分析组织与夹杂!

该用户从未签到

发表于 2010-2-22 13:04:16 | 显示全部楼层
如果都没有什么问题,那是不是出现事故导致过载了

该用户从未签到

发表于 2010-2-22 15:08:50 | 显示全部楼层
碳化物级别高、渗碳扩散时间很短,冷速很快,脆。

签到天数: 227 天

[LV.7]常住居民III

发表于 2010-2-22 15:32:20 | 显示全部楼层
先做金相检验——内容:渗层是不是过深超出技术要求,碳化物与马氏体组织有否超标,渗碳扩散时间很短硬度陡度过陡,引起脆性大。

签到天数: 1 天

[LV.1]初来乍到

发表于 2010-3-2 21:35:19 | 显示全部楼层
假如排除齿轮齿向问题,齿形问题,过载及装配问题等,单考虑热处理问题则要考虑碳化物级别,是否浓度过高,成网状而造成淬火应力增加出现裂纹

签到天数: 5 天

[LV.2]偶尔看看I

发表于 2010-3-3 20:18:20 | 显示全部楼层

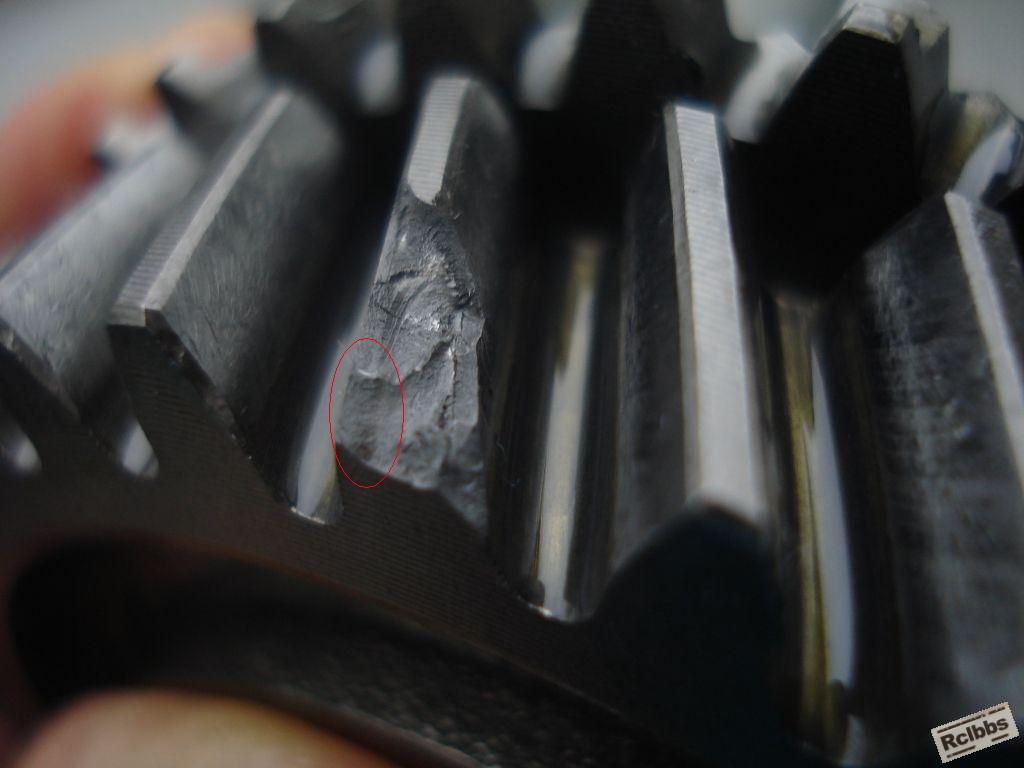

图中红圈处是油污还是氧化色?



本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

签到天数: 1254 天

[LV.10]以坛为家III

发表于 2010-3-3 21:17:10 | 显示全部楼层
要是渗层及组织没有问题,如果夹杂也合格。就要考虑机加工尺寸及配合公差、有无过载或者磨序微裂纹等情况。

签到天数: 1 天

[LV.1]初来乍到

发表于 2010-3-3 21:51:06 | 显示全部楼层
考虑一下淬火裂纹

签到天数: 5 天

[LV.2]偶尔看看I

发表于 2010-3-3 23:14:38 | 显示全部楼层
看其它齿的服役后的变形情况,我认为可能是装配问题、齿轮轴变形、严重过载或者齿轮啮合时有异物夹入。

签到天数: 9 天

[LV.3]偶尔看看II

发表于 2010-3-29 11:19:22 | 显示全部楼层
观察断口,属脆性断裂,请对照标准取样进行相关检查,然后再下结论。

该用户从未签到

发表于 2010-3-29 11:31:43 | 显示全部楼层
应是啮合不好,过载所致。

该用户从未签到

发表于 2010-8-12 15:14:40 | 显示全部楼层
1 齿区脆性断裂。
2 沿齿长为齿端断裂,齿面啮合位置不正常。
3从啮合印痕也不正常,请检查齿轮侧隙值。

签到天数: 45 天

[LV.5]常住居民I

发表于 2010-8-12 17:13:07 | 显示全部楼层
1、脆性断口,建议先做下酸洗,磨加质量如何。
2、看金相组织,组织是否粗大。
3、了解失效原因,是否受到异常冲击。

该用户从未签到

发表于 2011-4-22 13:42:03 | 显示全部楼层
楼主说明一下零件的齿圈与齿是压装还是热前焊接的?

该用户从未签到

发表于 2011-4-23 21:12:20 | 显示全部楼层
小弟路过 学习学习

签到天数: 50 天

[LV.5]常住居民I

发表于 2011-10-29 14:34:51 | 显示全部楼层
如果只有一个齿出现齿崩的话,应为材料缺陷的可能性比较大。

该用户从未签到

发表于 2011-10-29 15:43:06 | 显示全部楼层
本帖最后由 ssssdddd 于 2011-10-29 15:55 编辑

    图中齿轮 就一粒齿表面开裂  斜比大  看上去脆性过高 象受撞击而剥落.先检查硬度.  批量大考虑工艺操作.
