请教各位师傅图片中是贝氏还是魏氏

tao0099 · 发表于 2010-4-10 22:29:43

请教大家一下图片组织

wuthering · 发表于 2010-4-10 22:43:33

B
低合金钢吧

sbfcbj · 发表于 2010-4-11 00:39:30

上图：混晶 P+F
下图：好像是 P+F

jcjszx · 发表于 2010-4-11 10:31:37

本帖最后由 jcjszx 于 2010-4-11 10:35 编辑

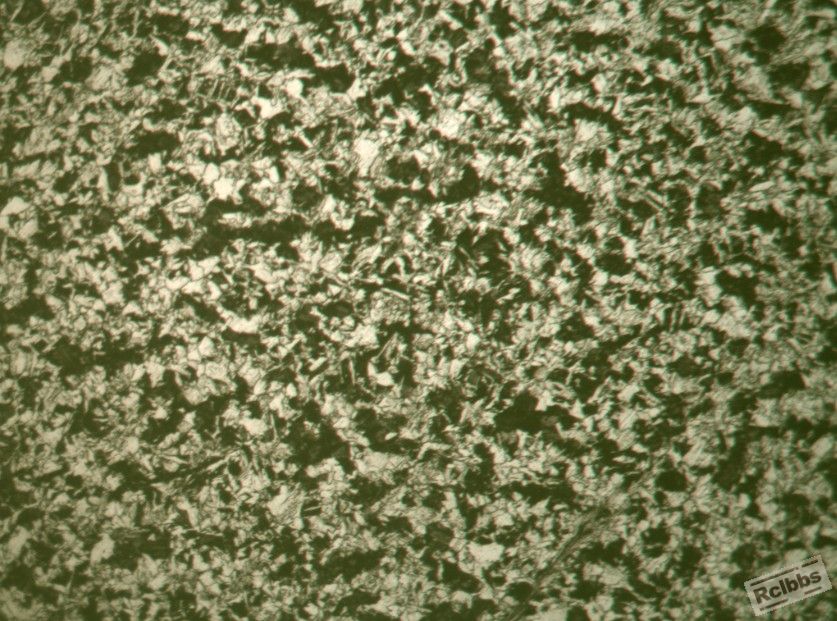

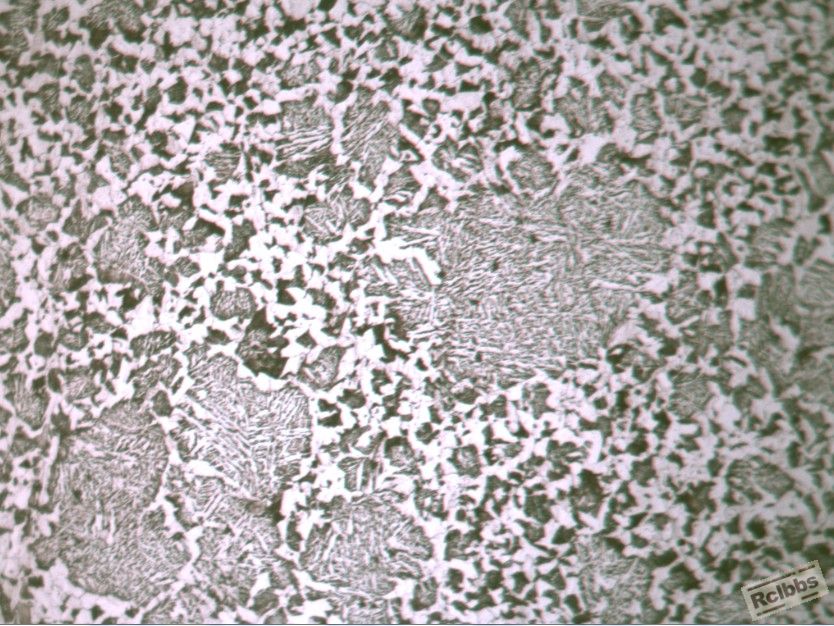

图1:粒状B氏体,硬度应在200HB以上,图2:晶料细碎,有过热倾向,F+P,硬度在185HB左右.

电动工具 · 发表于 2010-4-11 15:26:01

图1：粒B，图2：F+P应当在3级

紫琅人 · 发表于 2010-4-12 16:02:03

麻烦楼主说明是怎样材料牌号，工艺技术说明
从图片看图一是P+F+B；图二是P+F，个人意见两个图都存在轻微魏氏体组织现象

李晓敏 · 发表于 2010-4-12 16:06:45

第一张 W比较严重！！是过热组织！！

qinqiang268 · 发表于 2010-4-12 16:41:51

两张图片都有轻微魏氏，但主要是混晶严重！属正火不好。

tongenfang · 发表于 2010-4-12 17:25:21

材质不知道！工艺不知道！只能是瞎猜。！

tao0099 · 发表于 2010-4-12 19:52:06

不好意思小弟初学金相师傅给了些图片让看，至于工艺材质我也不知道了……………… 谢谢大家的讲解

xiaocao · 发表于 2010-4-12 19:55:33

y应该是魏氏体

dlwscn · 发表于 2010-4-13 10:25:41

有点魏氏体倾向

czdrxiao · 发表于 2010-4-13 10:42:19

第一张图:混晶组织为F+P+粒B;
第二张图:组织为F+P;

紫琅人 · 发表于 2010-4-13 16:11:08

不好意思小弟初学金相师傅给了些图片让看，至于工艺材质我也不知道了……………… 谢谢大家的讲解
tao0099 发表于 2010-4-12 19:52

哈，材质和工艺不清楚，师傅给你看是要你了解是怎样组织形态，但是呢可以询问师傅工艺材质要求吧，不然的话你怎么好分析是怎样的情况呢

cdjneway · 发表于 2010-4-16 15:06:42

同意热处理技术专家组的看法。
F+P+粒B
F+P。

		自动登录	找回密码
密码			免费注册

[求助] 请教各位师傅图片中是贝氏还是魏氏
