离子氮化层组织是否正常？

xqiuox

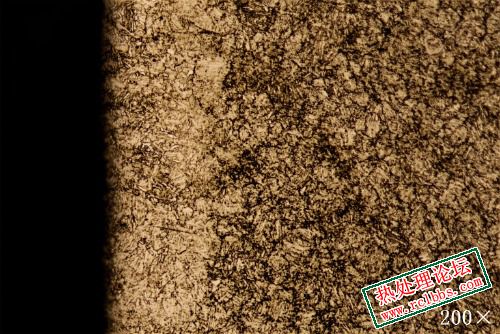

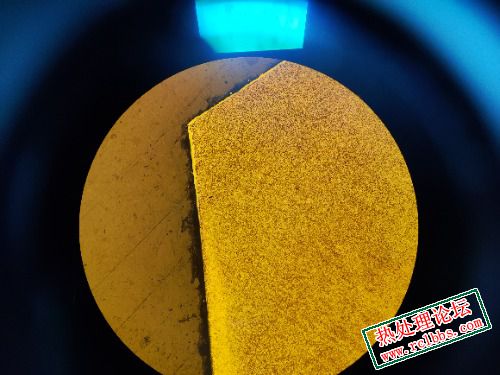

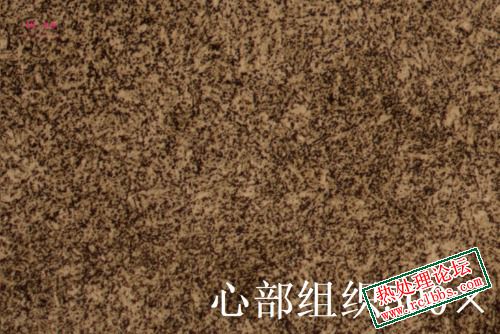

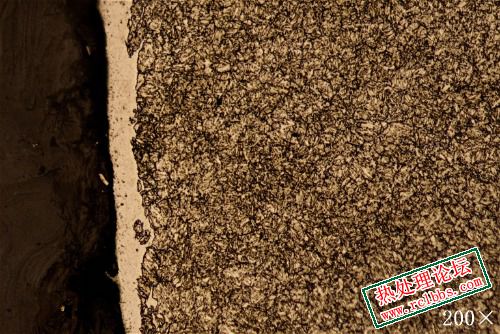

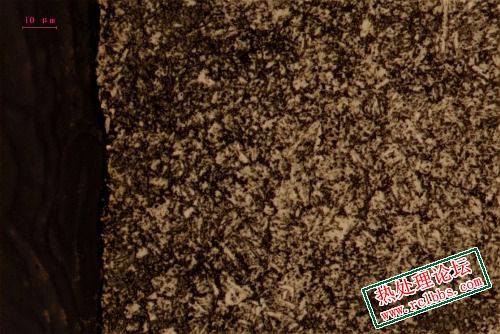

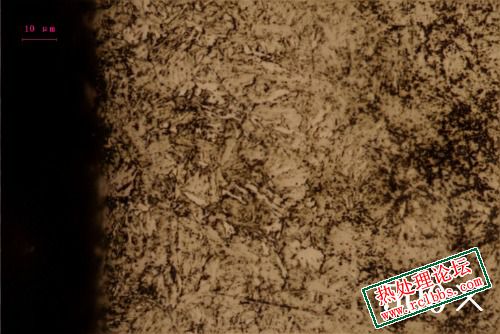

初次接触离子氮化，材质是42CrNo，发现表面的白亮层有些地方没有，请教各位老大这样的组织是否正常

zyglf117526

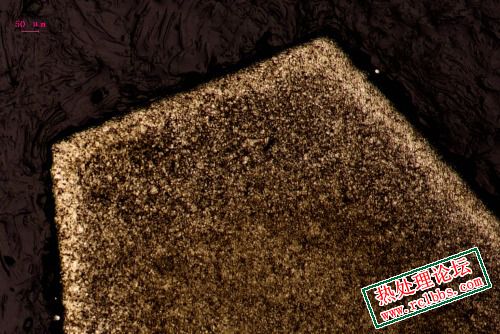

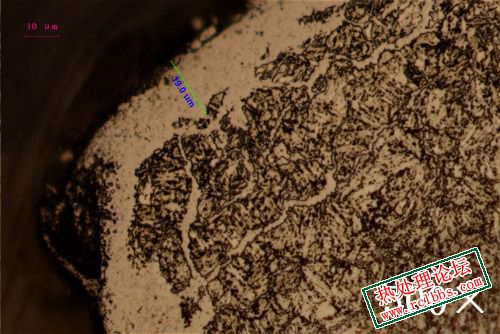

白亮层没有的区域，有可能是制样磨的时候把白亮层磨掉了，氮化试块最好用锡纸保护一下，角处已明显出现脉状氮化物（脆性大）。别的看不出什么问题，，有没有前清洗，预热？

dzkyx1314

    离子氮化如果没有控制好，局部区域脉冲有问题，温度就会有差异，就可以造成局部氮化效果差，可能存在没有白亮层的情况，这就是典型的不均匀。这种情况容易出现在产品尺寸大或者工装夹具设计不合理的，辅铁安装不当的情况下。
   所以根据技术要求来定吧，如果不满足要求，就要从前面说的方面去考虑。

ljjsunny

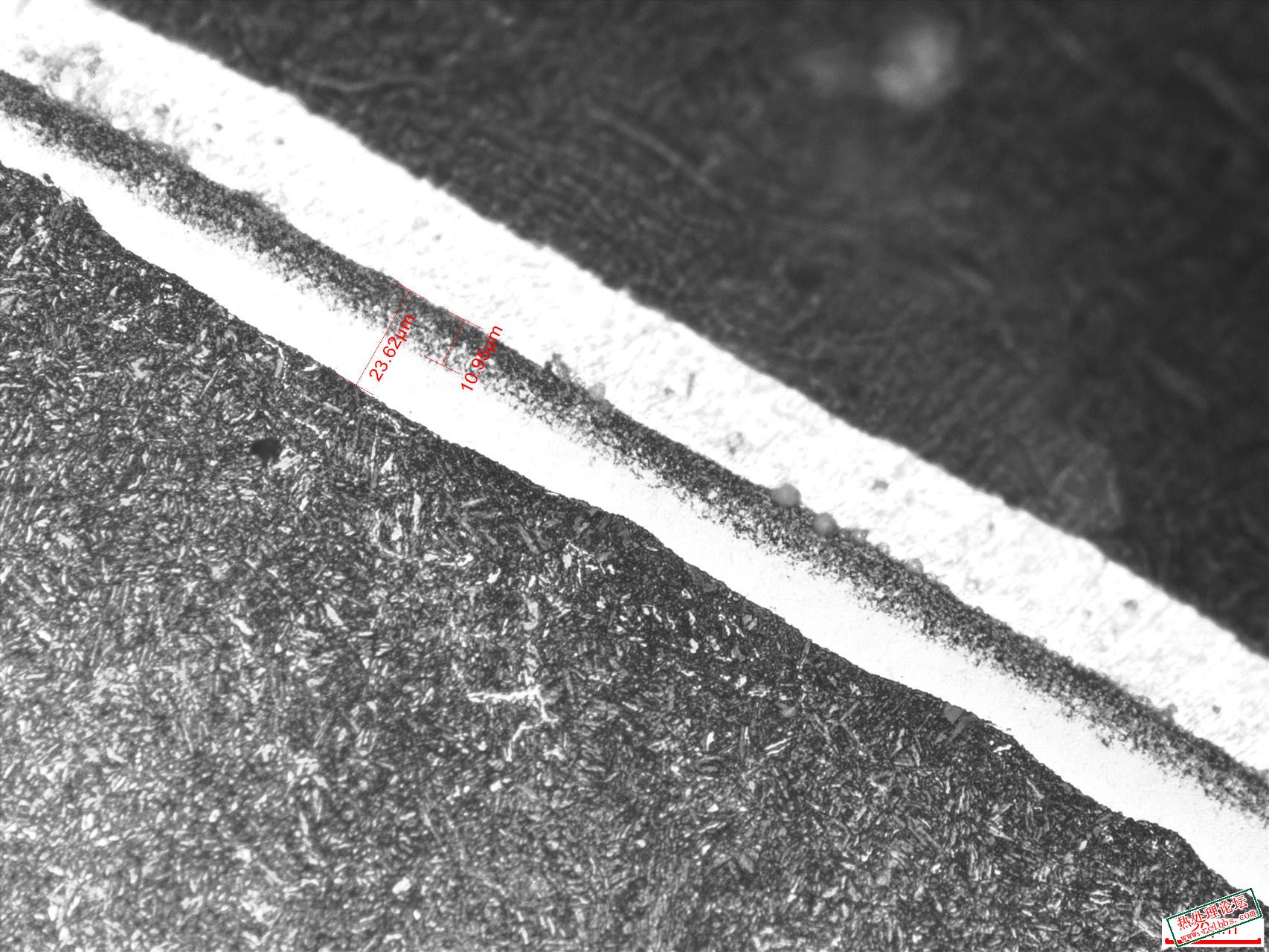

看白亮层尽量包一层铝箔纸，再镶嵌。不然研磨技术不好的话，很容易边部就看不到白亮层了。
以前我踩过这个坑。

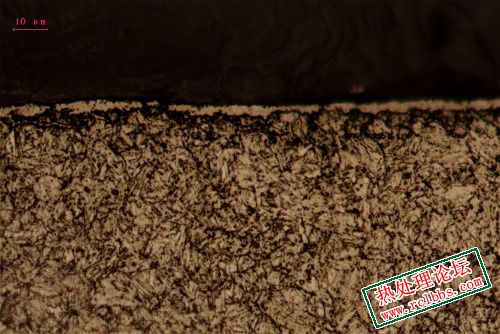

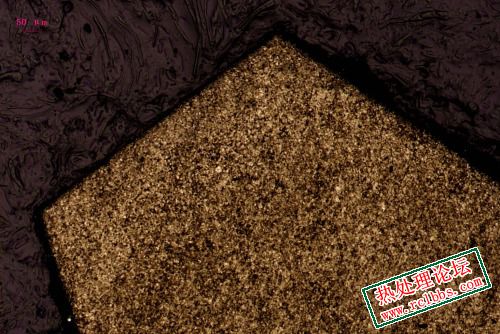

最后一张照片上看，觉得没有白亮层的位置，腐蚀出来的颜色与周边不同，略显淡色，貌似该区域的温度没有达到，氮化不充分。
