H13球化退火后组织

youweijie314 · 发表于 2010-9-15 09:24:57

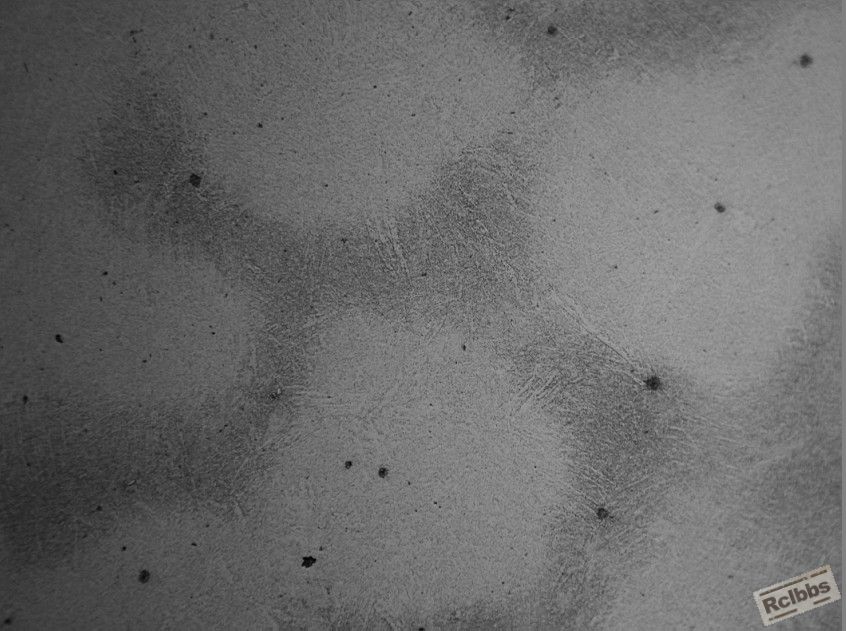

100倍

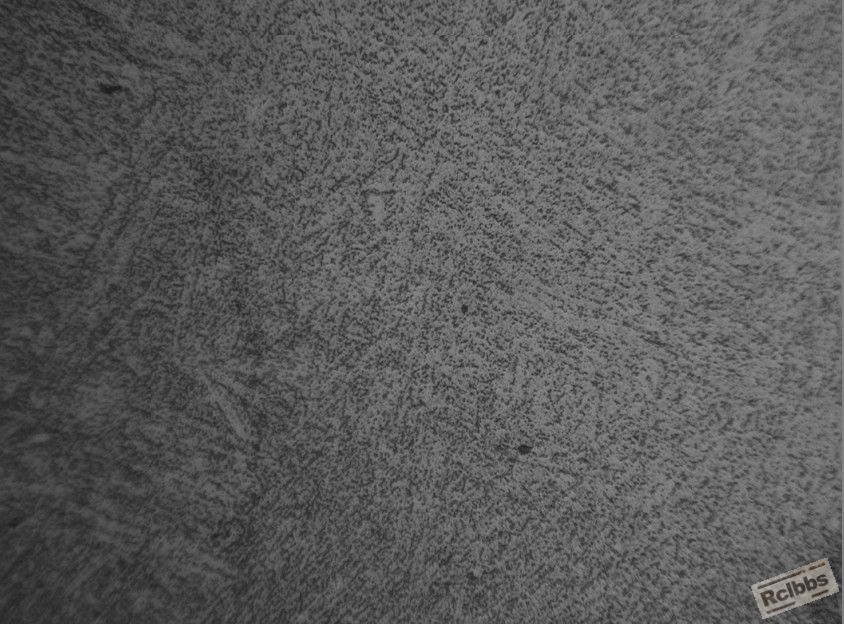

400倍

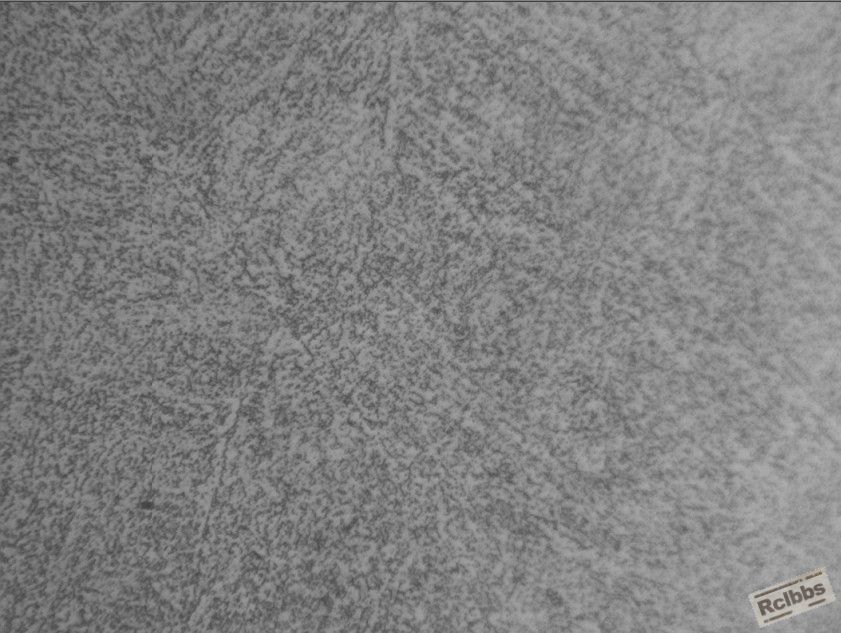

400倍

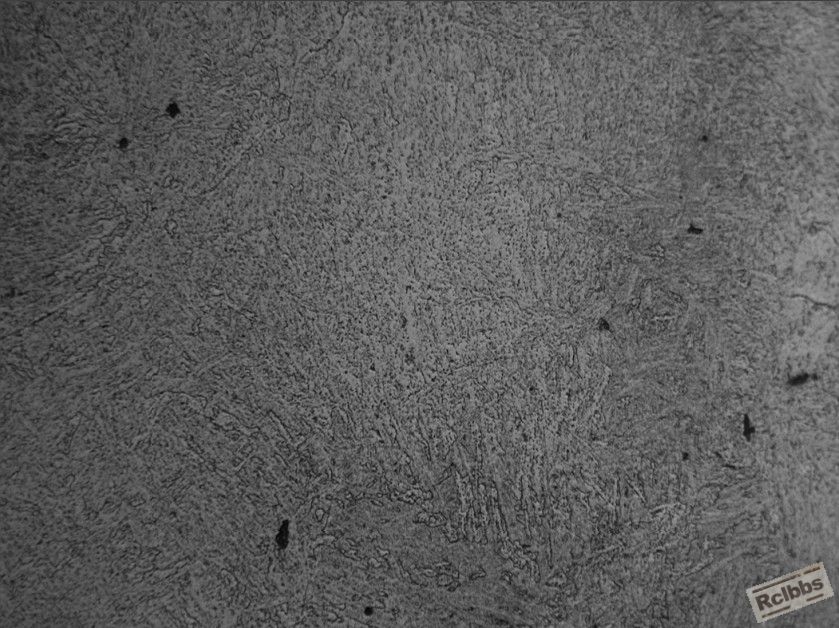

400倍

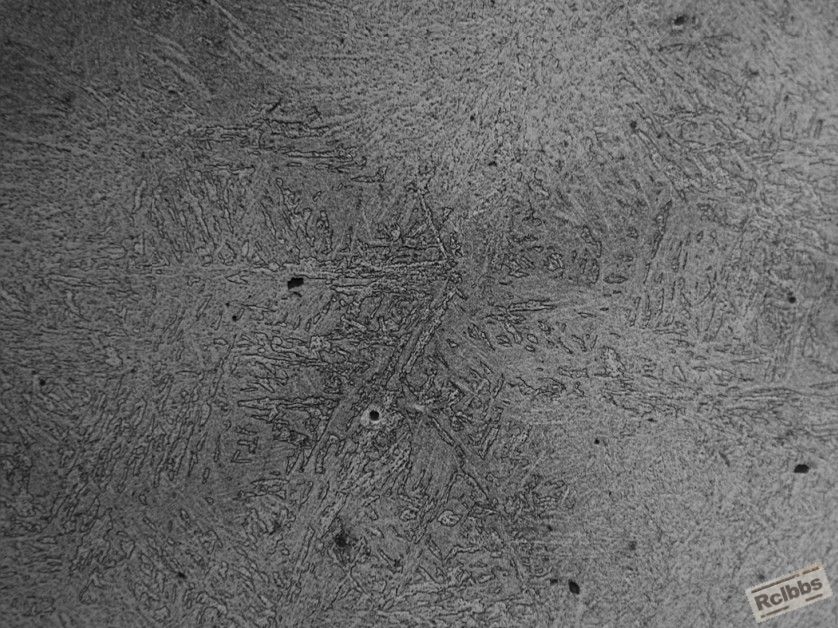

400倍
这是一个厂帮我们锻打后球化退火的组织，100倍
可以看到网状偏析，400倍组织的一些针是锻打后
冷速稍块得到的贝氏体经球化析出碳化物后仍然保留
针状样子吗？再问下，这个金相碳化物呈现点状，算
球化不良吗？一些黑色的点有可能是显微空隙吗？

tongenfang · 发表于 2010-9-15 17:32:42

球化不正常！

紫琅人 · 发表于 2010-9-15 17:47:50

是球化不良，请给与退火工艺参数和技术硬度值

youweijie314 · 发表于 2010-9-15 20:05:00

回复 3# 紫琅人
正常的球化是粒状珠光体吧，不应该是我这样点状的吧

mmmkkklll2 · 发表于 2010-9-15 21:21:08

是球化前的组织不正常吧

sunhua123AC · 发表于 2010-9-15 22:09:15

那么球化后的正常组织是什么样的谁有图的

紫琅人 · 发表于 2010-9-16 10:47:44

那么球化后的正常组织是什么样的谁有图的
sunhua123AC 发表于 2010-9-15 22:09

正常的球化是粒状珠光体，分布比较均匀的，但不能呈网状哦，有这个球化标准的，请查验核对

hooloo · 发表于 2010-9-16 11:08:38

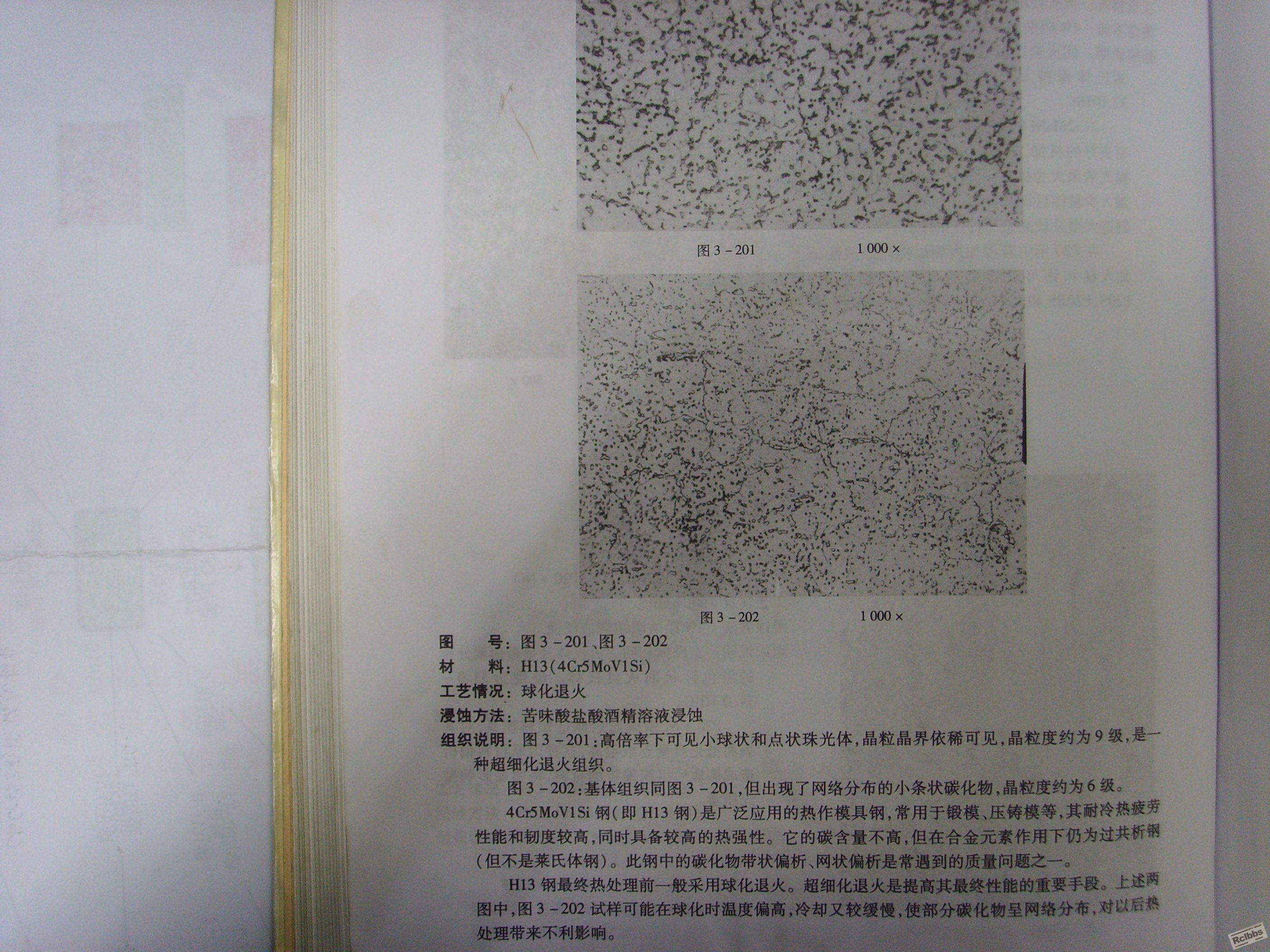

供参看

shenfuhai · 发表于 2010-9-16 20:00:53

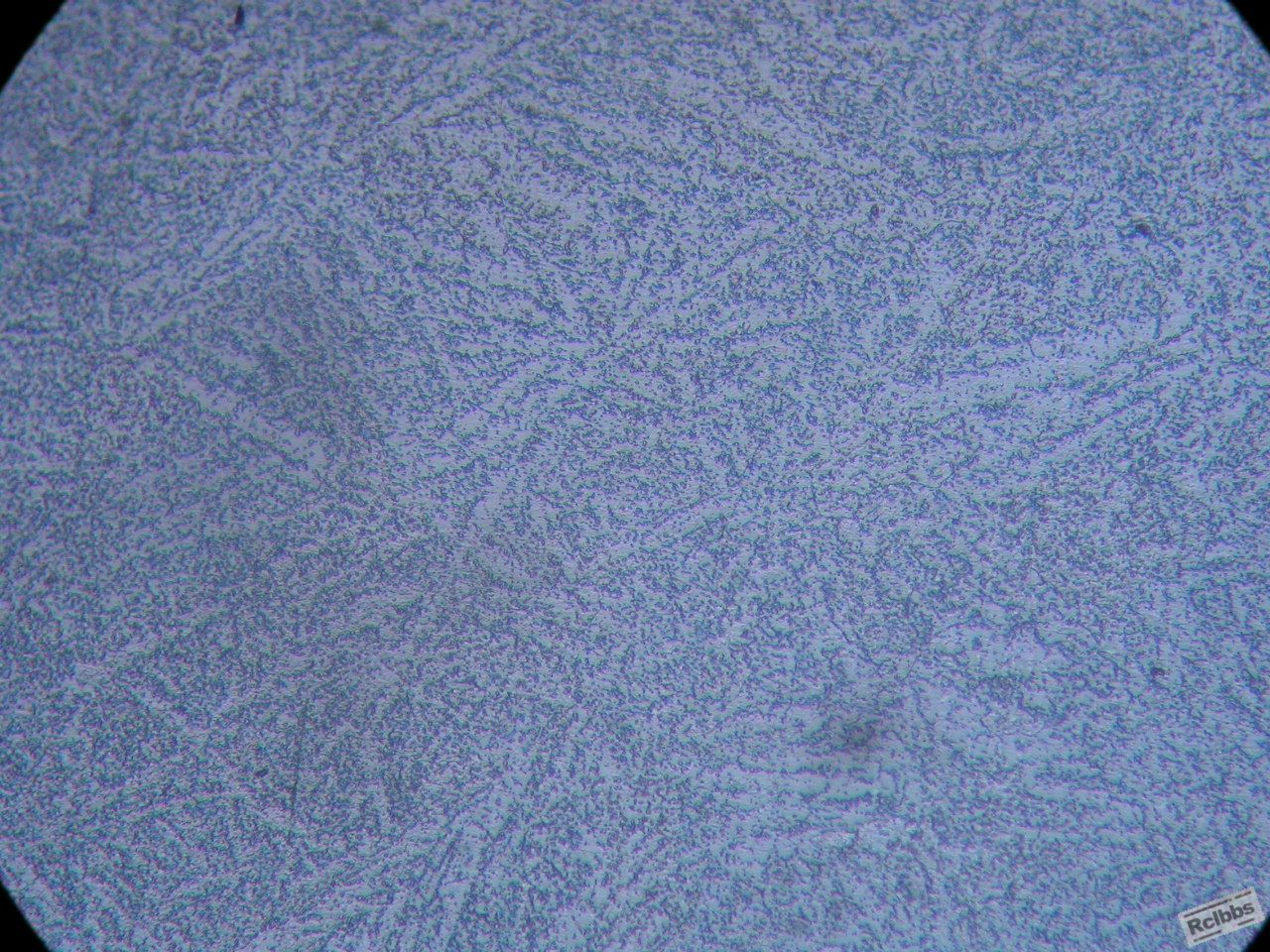

看看这张图片如何?放大500倍;
球化比较均匀.

sunhua123AC · 发表于 2010-9-16 22:14:30

谢谢大家要努力学习学习

jkg851225 · 发表于 2011-1-11 22:26:19

学习中非常感谢大家

		自动登录	找回密码
密码			免费注册

[求助] H13球化退火后组织
