求助42CrMo钢的金相试验

qiushuijiangnan · 发表于 2010-11-9 11:06:35

本帖最后由 qiushuijiangnan 于 2010-11-9 11:11 编辑

请教各位，我做的是高温拉伸试验，分别加热至850、950、1050几个温度，然后做高温拉伸试验，拉断后，大概随炉冷却至600°左右然后取出来空冷，完后现在需要做金相试验，不知如何下手，怎么腐蚀呢？跪求..........................

qiushuijiangnan · 发表于 2010-11-9 11:09:17

求助各位大侠了。。。急着做实验。。。。用了3%~4%硝酸酒精腐蚀试了一下，不知道看到的是什么。。。小弟主要目的是分析42CrMo钢不同温度下拉伸试验后晶粒度的变化，如何做金相呢。。。谢谢各位了

qiushuijiangnan · 发表于 2010-11-9 13:22:30

回复 2# qiushuijiangnan

求助啊

HRC · 发表于 2010-11-9 14:38:59

你把你看到的拍照片传上来。

烟台 · 发表于 2010-11-9 17:48:40

看看这里有没有你需要的

zsrh999 · 发表于 2010-11-9 19:55:42

腐蚀液选择的不合适吧？

qiushuijiangnan · 发表于 2010-11-11 15:54:13

回复 6# zsrh999

请问应该用何种腐蚀剂呢？关键是我是先加热到950，然后做拉伸试验，拉断后随炉冷却到700左右，然后再空冷的，这个应该是何种组织呢？

qiushuijiangnan · 发表于 2010-11-11 16:02:42

回复 4# HRC

照的什么都不是，问了一个老师说是马氏体？有点晕，不知道这样的冷却方式应该出现何种组织呢？

qiushuijiangnan · 发表于 2010-11-11 16:03:37

回复 5# 烟台

大侠可以重新发一遍不，上面那个文件打不开，谢谢啦

hooloo · 发表于 2010-11-11 16:31:58

回复 9# qiushuijiangnan

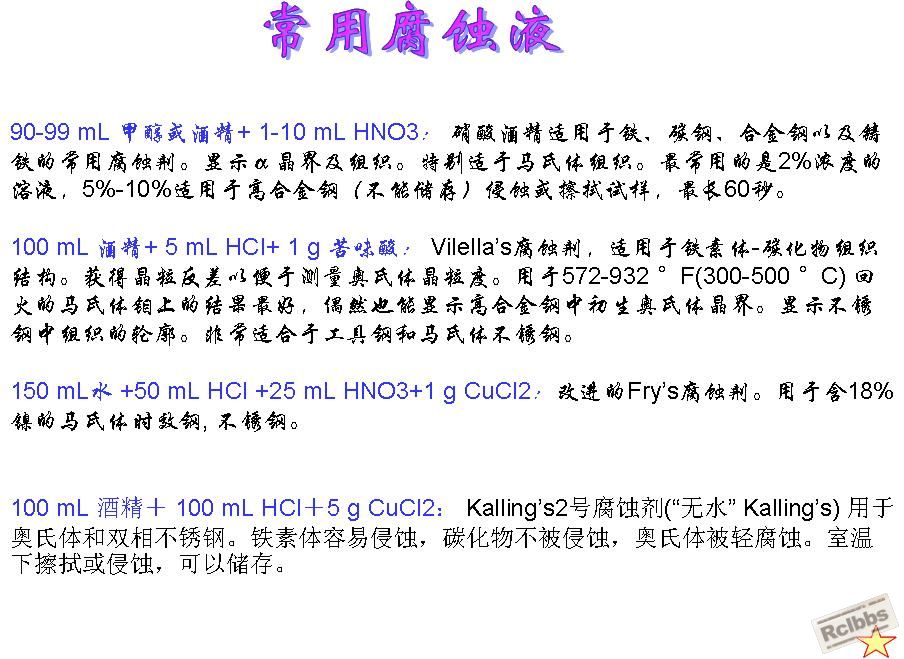

供参看

HRC · 发表于 2010-11-11 16:43:46

回复 8# qiushuijiangnan

这样冷却应该是铁素体+珠光体。

qiushuijiangnan · 发表于 2010-11-11 17:23:29

回复 10# hooloo

谢谢哈。。。。。。。。

qiushuijiangnan · 发表于 2010-11-11 17:29:02

回复 10# hooloo

现在目前怎么腐蚀不出来呢？我用的是硝酸酒精，看不到珠光体。。。。。。

ZX771 · 发表于 2010-11-12 17:48:41

本帖最后由 ZX771 于 2010-11-13 00:52 编辑

回复 13# qiushuijiangnan
用的多大倍数观察看不清组织？可以结合硬度试验判断组织。楼主做的貌似形变热处理试验，由于动态回复作用组织很可能细化得无法用常规方法分辨了。

happy1981 · 发表于 2010-11-21 15:18:18

请问你做这些的意义何在？

qiushuijiangnan · 发表于 2010-11-22 17:07:44

回复 15# happy1981

我主要是想看看热工艺参数对材料性能的影响

		自动登录	找回密码
密码			免费注册

[求助] 求助42CrMo钢的金相试验

本帖子中包含更多资源

本帖子中包含更多资源

浏览过的版块
