明天早上就要做了,关于半圈高频淬火

hzxhc86 · 发表于 2010-12-1 19:38:53

本帖最后由 wangqinghua196 于 2010-12-6 18:51 编辑

各位前辈,小弟求教~
本公司为机械公司,非专业热处理公司.所以可能提问有点外行.请见谅.

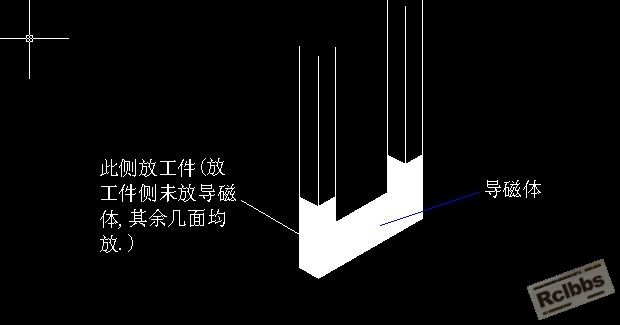

我公司现有如图所示感应圈.
为U字型.
问:如图所示,U字型感应圈除放工件一侧未放导磁体,其余均放导磁体.
这样工作面上能加热吗.
(因为看到一些热处理单位做的高频,基本上会成整圆形,,即使没有整圆,也都U型上,开口处,会往里并拢....所以才有此问.)

hzxhc86 · 发表于 2010-12-1 19:42:30

补充一下: 感应圈和工件尺寸,在35mm左右.

txljh8 · 发表于 2010-12-1 20:30:07

本帖最后由 txljh8 于 2010-12-1 20:38 编辑

回复 2# hzxhc86
“因为看到一些热处理单位做的高频,基本上会成整圆形,,即使没有整圆,也都U型上,开口处,会往里并拢....”并拢是为了最终接汇流排的（高频电源输出端）。
楼主的线圈基本可行，主要是根据产品淬硬层深度、形状、淬火组织、硬度等技术要求注意调试确定感应淬火工艺。（线圈自身冷却水路及淬火水水路设计时要充分考虑）

hzxhc86 · 发表于 2010-12-1 20:35:24

回复 3# txljh8

感谢!

zhangwenbojz · 发表于 2010-12-6 16:49:41

楼主的感应线圈不可用，硬度会不均匀，金相组织会不合格，淬硬层有深有浅

hanjiang0917 · 发表于 2011-8-1 14:26:17

楼主的感应线圈不可用，硬度会不均匀U字行感应器不是那样做的，我不会画图要不然给你吱吱招，抱歉
