42CrMo铸态组织

ljiimr · 发表于 2011-1-10 14:17:13

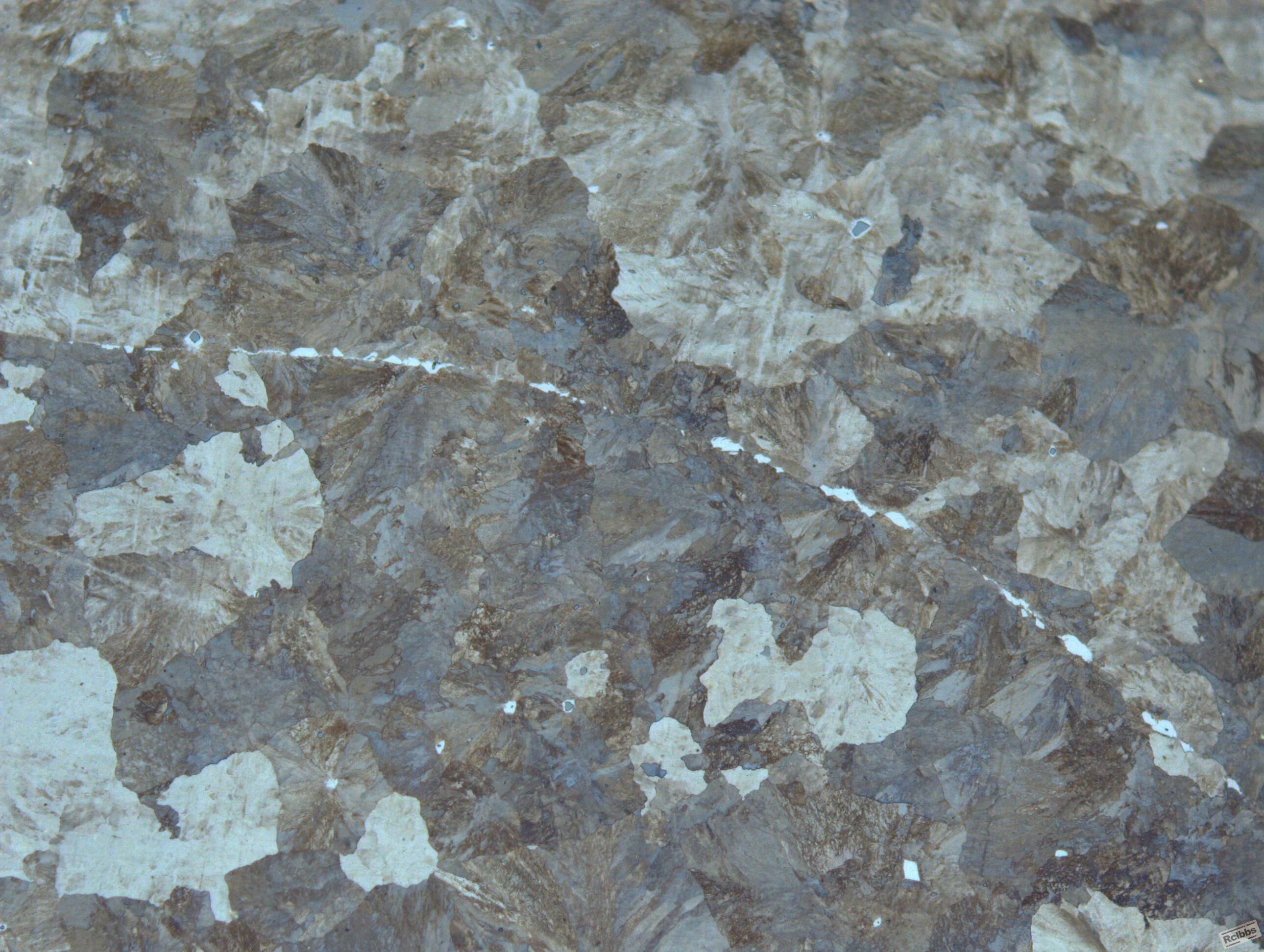

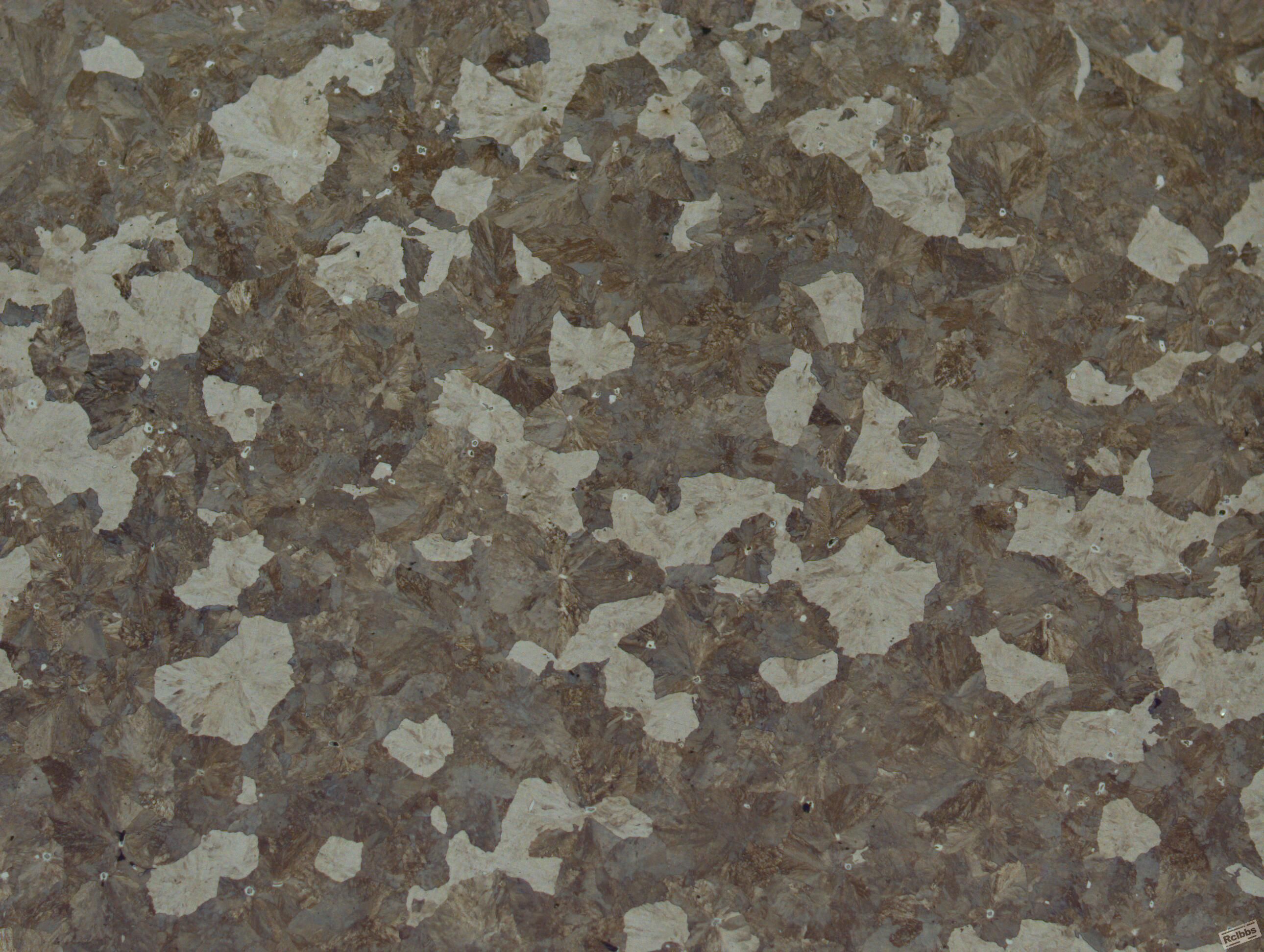

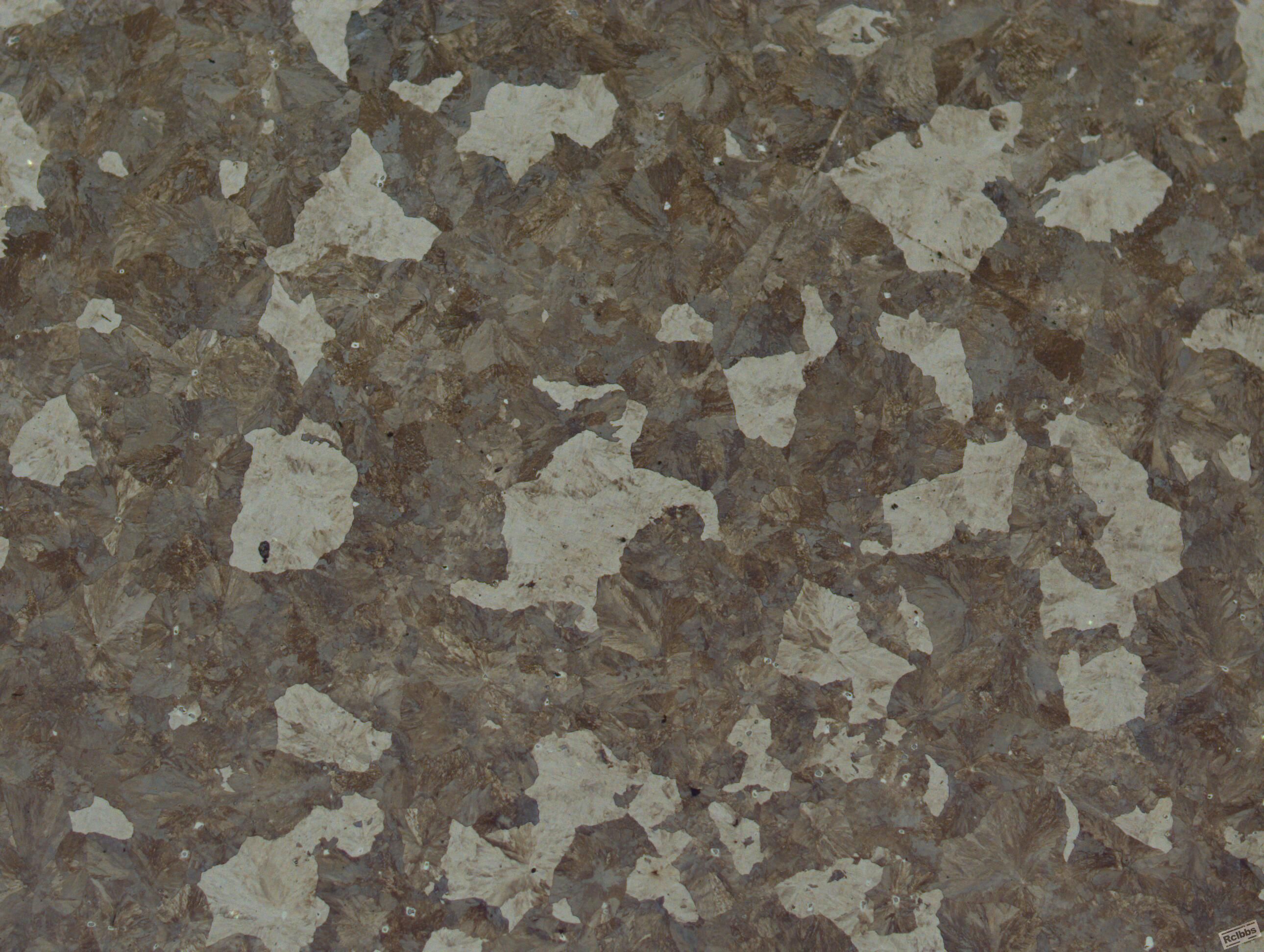

图为42CrMo连铸坯的铸态组织照片，请问图中是什么组织？白色块状是怎么回事？电镜下看也是很细小的珠光体组织，不是应该有先共析铁素体吗？

ljiimr · 发表于 2011-1-10 14:38:59

自己先顶一下

wenzi5421 · 发表于 2011-1-10 14:40:22

铁素体和珠光体？

jkg851225 · 发表于 2011-1-10 15:12:28

应该是铁素体和珠光体吧
和45钢应该比较像吧
请高人指教啊

lk168 · 发表于 2011-1-10 15:20:05

有铁素体。

ljiimr · 发表于 2011-1-10 15:52:30

我也认为应该有铁素体，但在扫描电镜下看，这些白色的块状又是片间距很小的珠光体组织，搞不懂

canman · 发表于 2011-1-10 15:59:28

伪共析组织？

MYG · 发表于 2011-1-10 20:41:12

主要是珠光体，前二张在夹杂物周围有铁素体，第三张在晶界上有铁素体。
因冷速较快，铁素体未完全析出就发生共析转变所致。可认为是伪共析组织。

kenny · 发表于 2011-2-10 10:05:50

白色的应该是铁素体

求学者 · 发表于 2015-12-1 20:21:27

最后一张是典型的铸态组织，铸态晶介很明显

zsrh369 · 发表于 2015-12-23 14:04:25

个人认为不一定要有明显的先共析铁素体，这个得看具体工艺
组织为珠光体和铁素体

neuzqx · 发表于 2015-12-23 16:57:16

图片中无论白色还是灰色均应该为细片状珠光体组织，只是晶粒的位相不一样所以导致显示颜色有区别。

另外我请教专家一个问题：

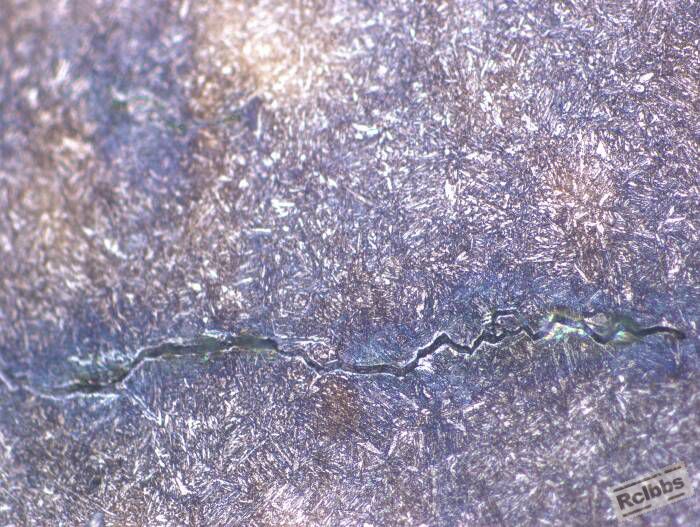

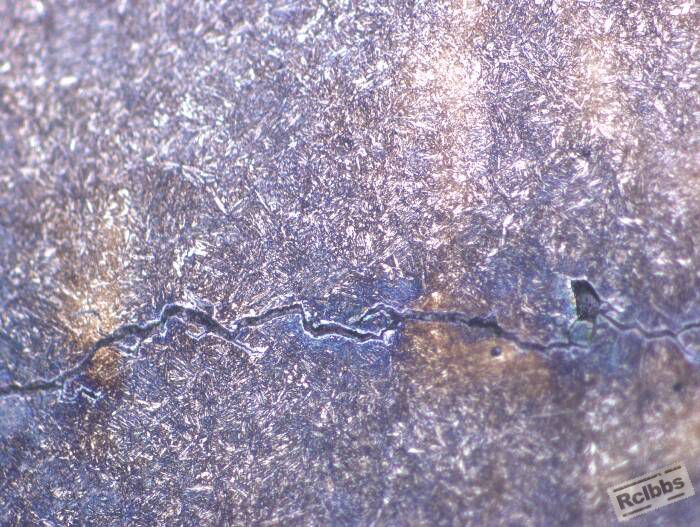

我发的两张图片是经调质处理的42CrMo曲轴基体金相组织图片（曲轴有裂纹，并沿白色铁素体组织形成并扩展），其布氏硬度为325HB。本人感觉这组织有异常，不完全像调质状态应有的回火索氏体组织，请教哪位专家能帮我看看图片里是有什么组织？谢谢！

neuzqx · 发表于 2015-12-23 17:29:17

图片中无论白色还是灰色或者黑色均应该为细片状珠光体组织，只是晶粒的位相不一样所以导致显示颜色有区别。

neuzqx · 发表于 2015-12-23 17:32:36

白色区域放大倍数高些就能看到细片状组织结构，便是最好的证明。

shilin711 · 发表于 2018-5-31 09:24:47

楼主你好，想请问这个铸态组织为何没有树枝晶，所谓的铸态组织是指铸造之后完全退火吗？

xiaochuan000123 · 发表于 2018-6-6 20:21:18

这个是保持马氏体位向的回火索氏体

		自动登录	找回密码
密码			免费注册

[求助] 42CrMo铸态组织

本帖子中包含更多资源

本帖子中包含更多资源

浏览过的版块
