调质后的组织

sunhua123AC · 发表于 2011-1-11 16:44:07

1045 的材料 C          (0.42-0.48) 0.46
                     Mn       (0.60-0.90) 0.73
                     P          (Max. 0.03) 0.005
                     S          (max.0.035) 0.006
                     Si          (0.1-0.35) 0.19
850 淬火，  430回火  后的正常组织应该是什么

sunhua123AC · 发表于 2011-1-12 11:04:50

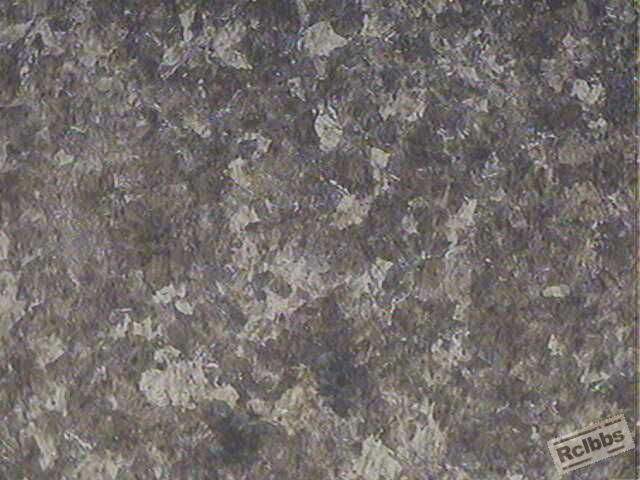

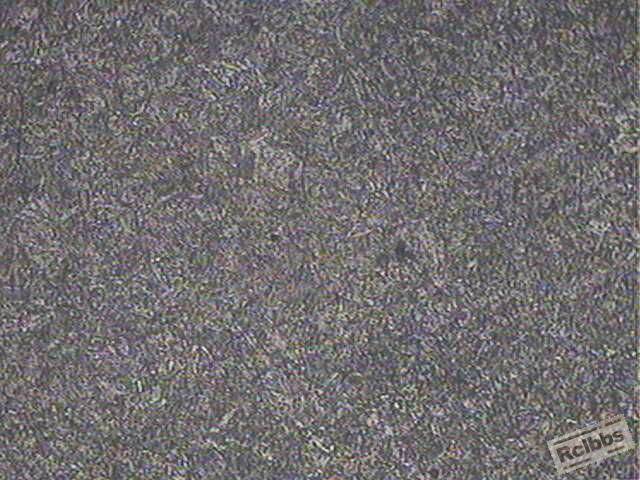

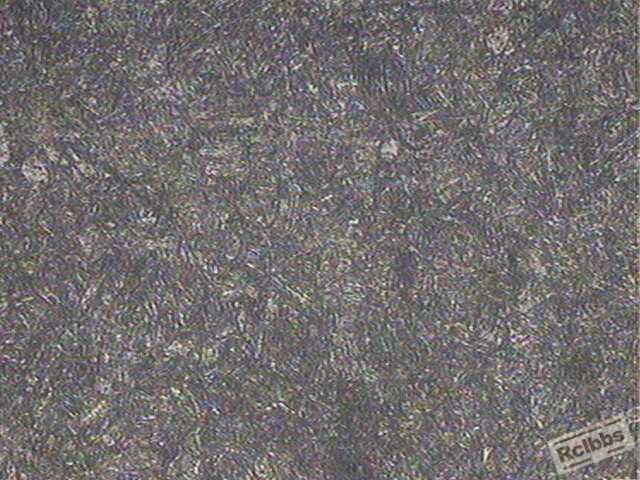

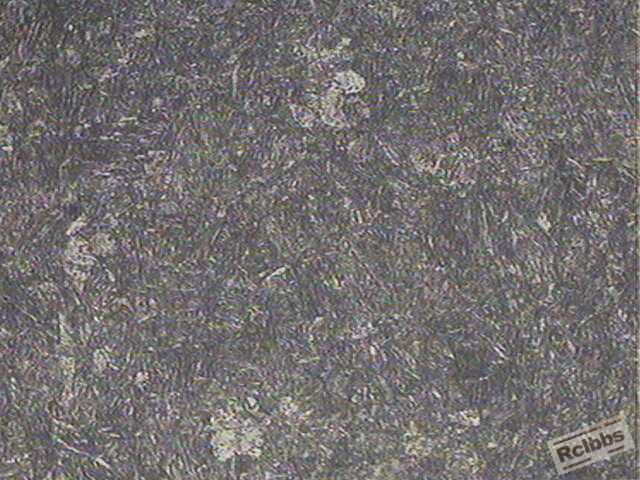

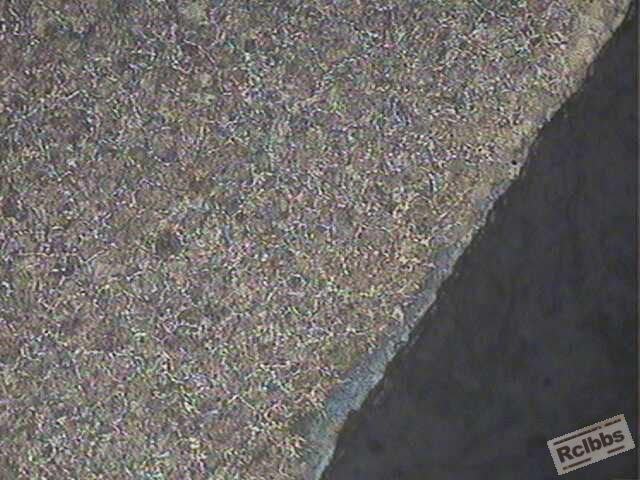

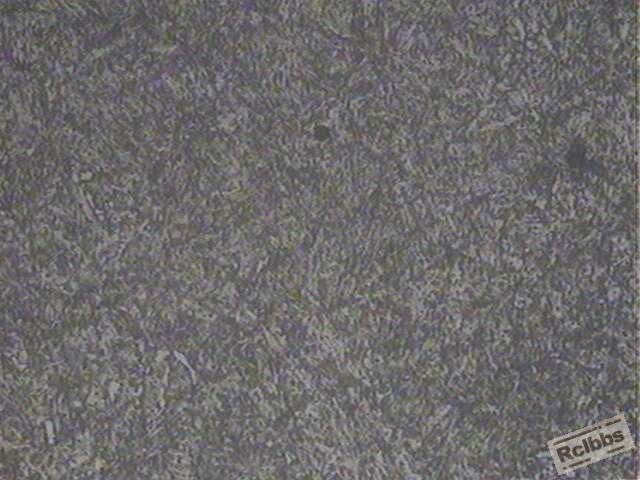

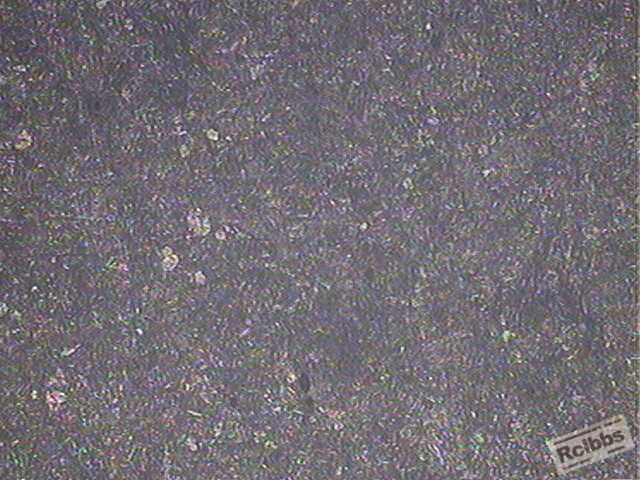

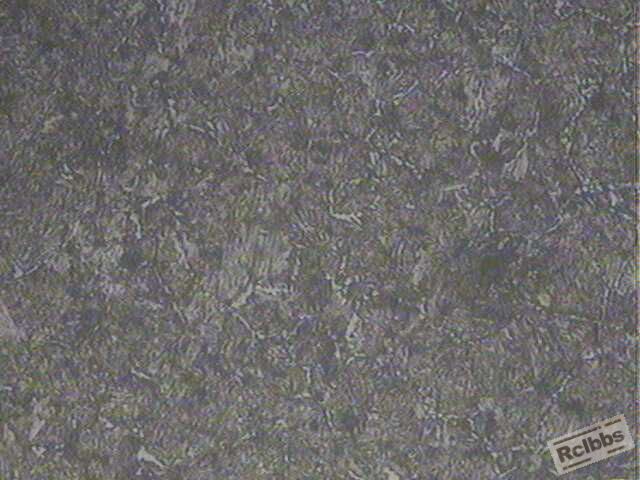

这两组图片是在相同的热处理条件下的产品 850 淬火 430 回火但是中心结构不一样的硬度也不一样我们的要求是35-38HRC 9的产品是合格的但10 的产品中心硬度只有27 表面 34 请高手帮忙看看

wenzi5421 · 发表于 2011-1-12 11:27:04

请先把图序号重新标一下，只有9张图

天天小非 · 发表于 2011-1-12 12:41:31

根据您的产品检测结果来看相当于国产的45#钢。
该材料的淬透性一般，对于大件心部组织出现铁素体的可能性比较大。

sunhua123AC · 发表于 2011-1-13 00:30:41

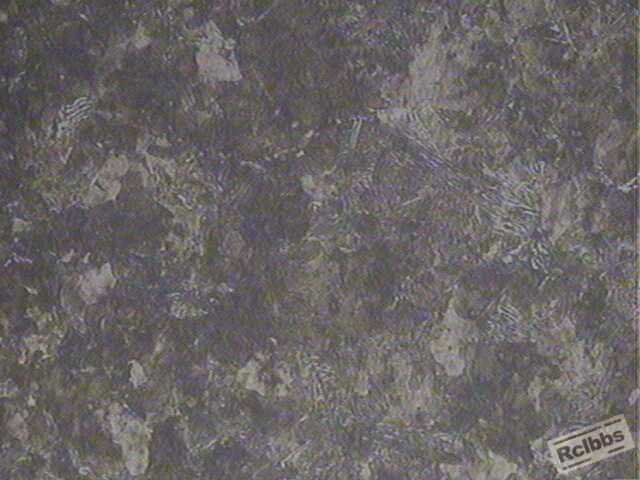

第七张就是心部1000倍的图片有铁素体存在所以心部硬度很低同样的材料同样的热处理工艺为什么会有不同的组织正常的组织是不是回火马氏体+残奥中心出现许多铁素体是什么原因另外 430度回火属于高温回火吗 (我们的热处理工艺是850淬火 3小时 430度回火 3小时)

luxueying2006 · 发表于 2011-1-18 10:13:19

多大工件，淬火要加热3小时？回火3小时？
430应该不属于高温回火炬范围

sunhua123AC · 发表于 2011-1-18 13:58:32

我们的工件不大但数量很多

fengzhonghenji · 发表于 2011-1-18 15:43:04

直径多少啊，估计没有淬透

chenhs · 发表于 2011-1-28 16:56:30

很显然心部没有淬到，所以无法根据回火温度来调整硬度范围！建议：淬火后做下表面硬度与心部硬度的检测！

cuiboly · 发表于 2011-1-28 17:59:52

很多工件层叠一起，中间部分工件可能没淬透或是没淬到

		自动登录	找回密码
密码			免费注册

[求助] 调质后的组织

本帖子中包含更多资源

浏览过的版块
